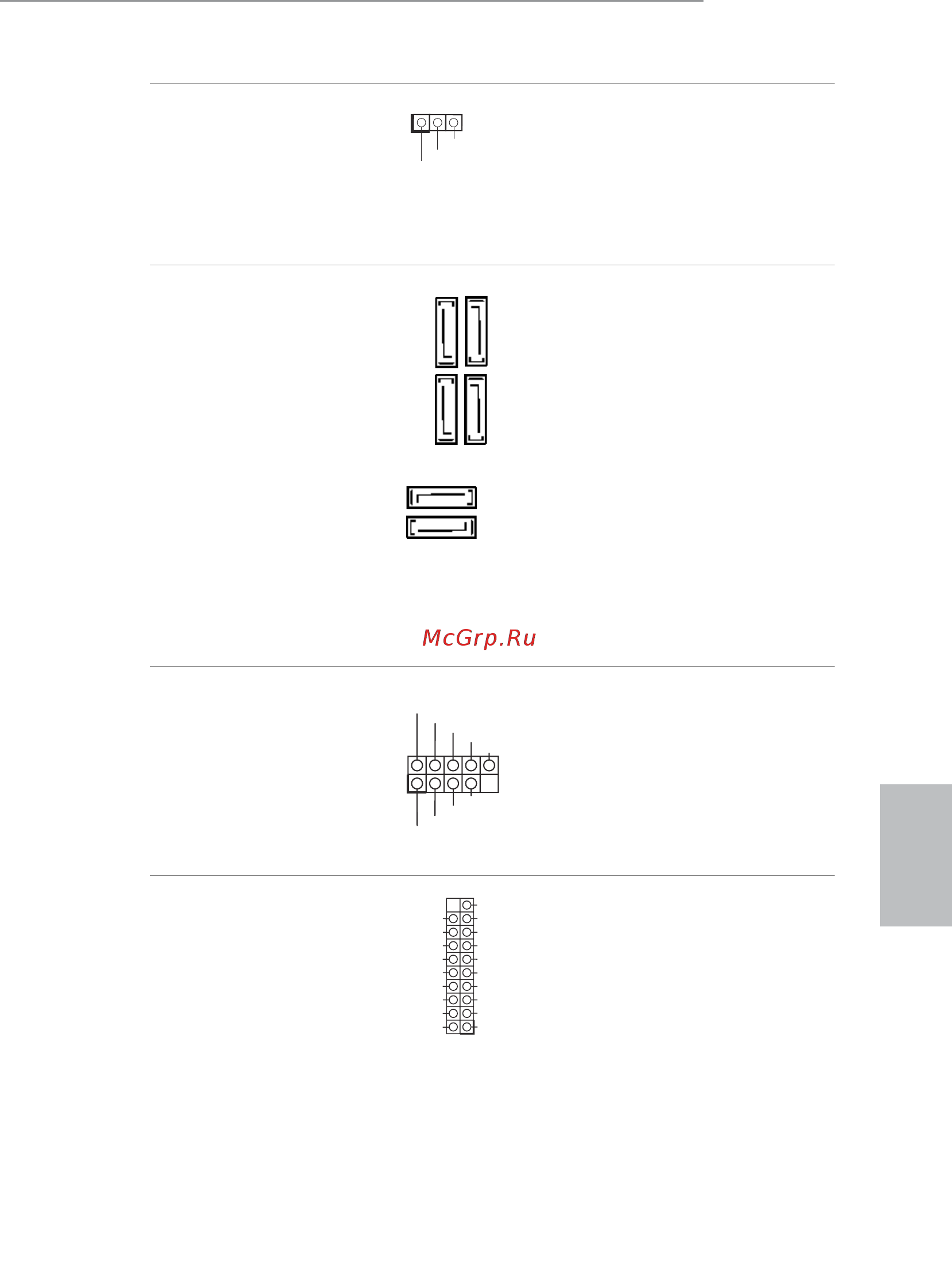

59
Español
970M Pro3
Cabezal de indicador LED
de alimentación
(PLED1 de 3 pines)
(consulte la pág.1, N.º 15)
Conecte el indicador LED
de alimentación del chasis
a este cabezal para
indicar
el estado de alimentación
del sistema.
Conectores Serie ATA3
(SATA3_1:
consulte la pág.1, N.º 11)
(SATA3_2:
consulte la pág.1, N.º 12)
(SATA3_3:
consulte la pág.1, N.º 10)
(SATA3_4:
consulte la pág.1, N.º 9)
(SATA3_5:
consulte la pág.1, N.º 7)
(SATA3_6:
consulte la pág.1, N.º 8)
Estos seis conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s.
Cabezales USB 2.0
(USB_8_9 de 9 pines)
(consulte la pág.1, N.º 16)
(USB_10_11 de 9 pines)
(consulte la pág.1, N.º 17)
Además de seis puertos
USB 2.0 en el panel I/O,
esta placa base contiene
dos cabezales. Cada
cabezal USB 2.0 admite
dos puertos.
Cabezales USB 3.0
(USB3_2_3 de 19 pines)
(consulte la pág.1, N.º 22)
Además de dos puertos
USB 3.0 en el panel I/O,
esta placa base contiene
un cabezal. Cada cabezal
USB 3.0 admite uno puer-
tos.
1
PLED+
PLED+
PLED-
SATA3_1
SATA3_3 SATA3_5
SATA3_4 SATA3_6
SATA3_2
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
