118
简体中文
简体中文

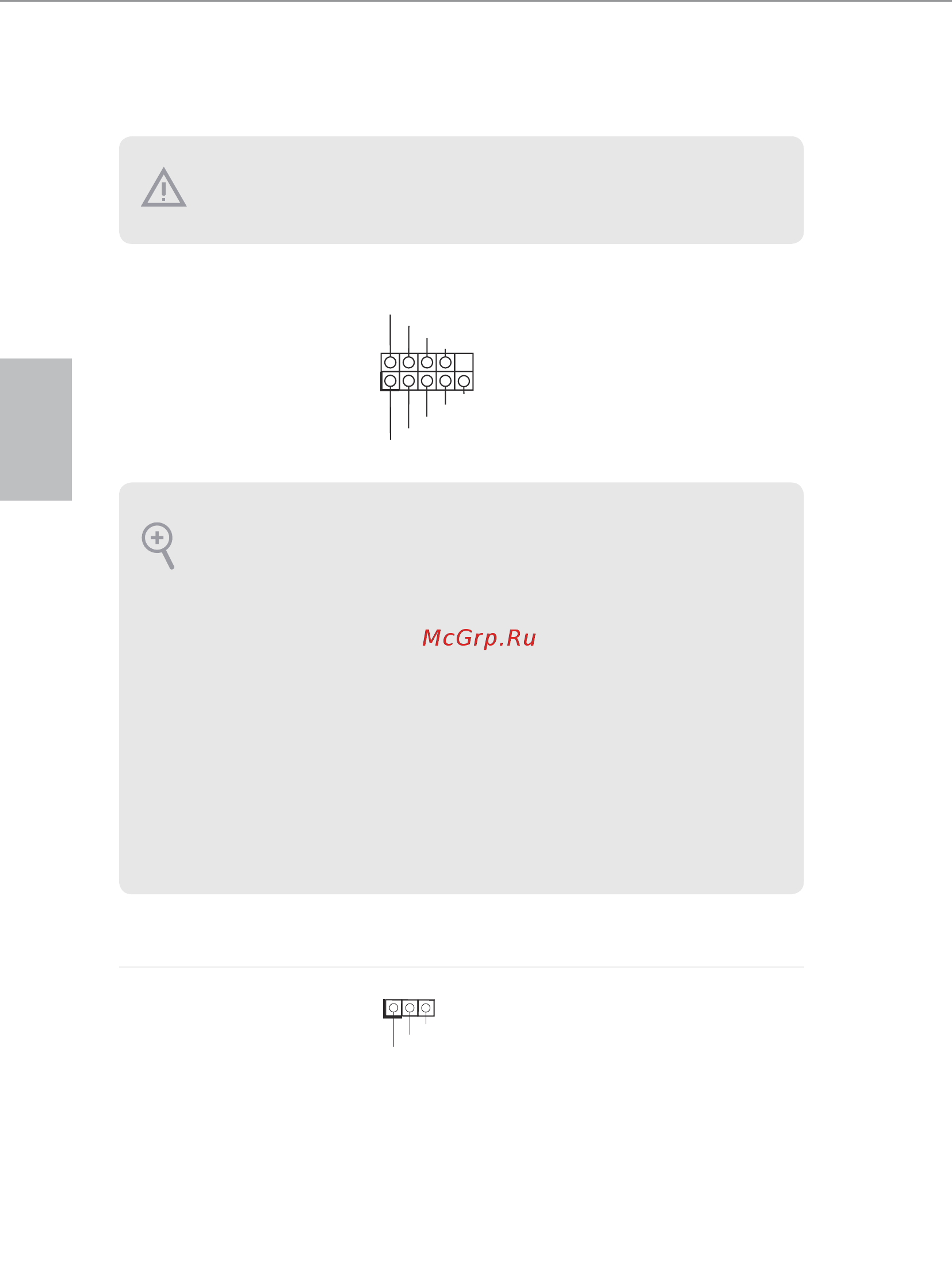

1.4 板载接脚和接口
系统面板接脚
(9 针 PANEL1)
( 见第 1 页， 第 13 个）
按 照 下面 的 针 脚 分 配，
将 机 箱 上 的 电 源 开 关、
重置开关和系统状态指
示 灯 连 接 到 此 接 脚。在
连接线缆前请记下正负
针 脚。
电源 LED 接脚
(3 针 PLED1)
( 见第 1 页，第 15 个 )
请将机箱电源 LED 连接
到此接脚以
指示系统电
源 状 态。
PWRBTN ( 电源开关 ):
连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。
RESET ( 重置开关 ):
连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重
置 开 关 重 新 启 动 计 算 机。
PLED（系统电源 LED）：
连接到机箱前面板上的状态指示灯。系统操作操作时，此 LED 亮 起。系 统 处在 S1/
S3 睡 眠 状 态 时，此 LED 闪 烁 。系 统 处 在 S4 睡眠状态或关机 (S5) 时，此 LED 熄 灭。
HDLED（ 硬 盘 活 动 指 示 灯 ）：
连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此
LED 亮 起。
前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、
电源 LED、硬 盘 活 动 LED 指示灯、扬声器等。将机箱前面板模块连接到此接脚时，
确保连线分配和针脚分配正确匹配。
板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到
这些接脚和接口上将会对主板造成永久性损坏。
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
1
PLED+
PLED+
PLED-
