78
Português

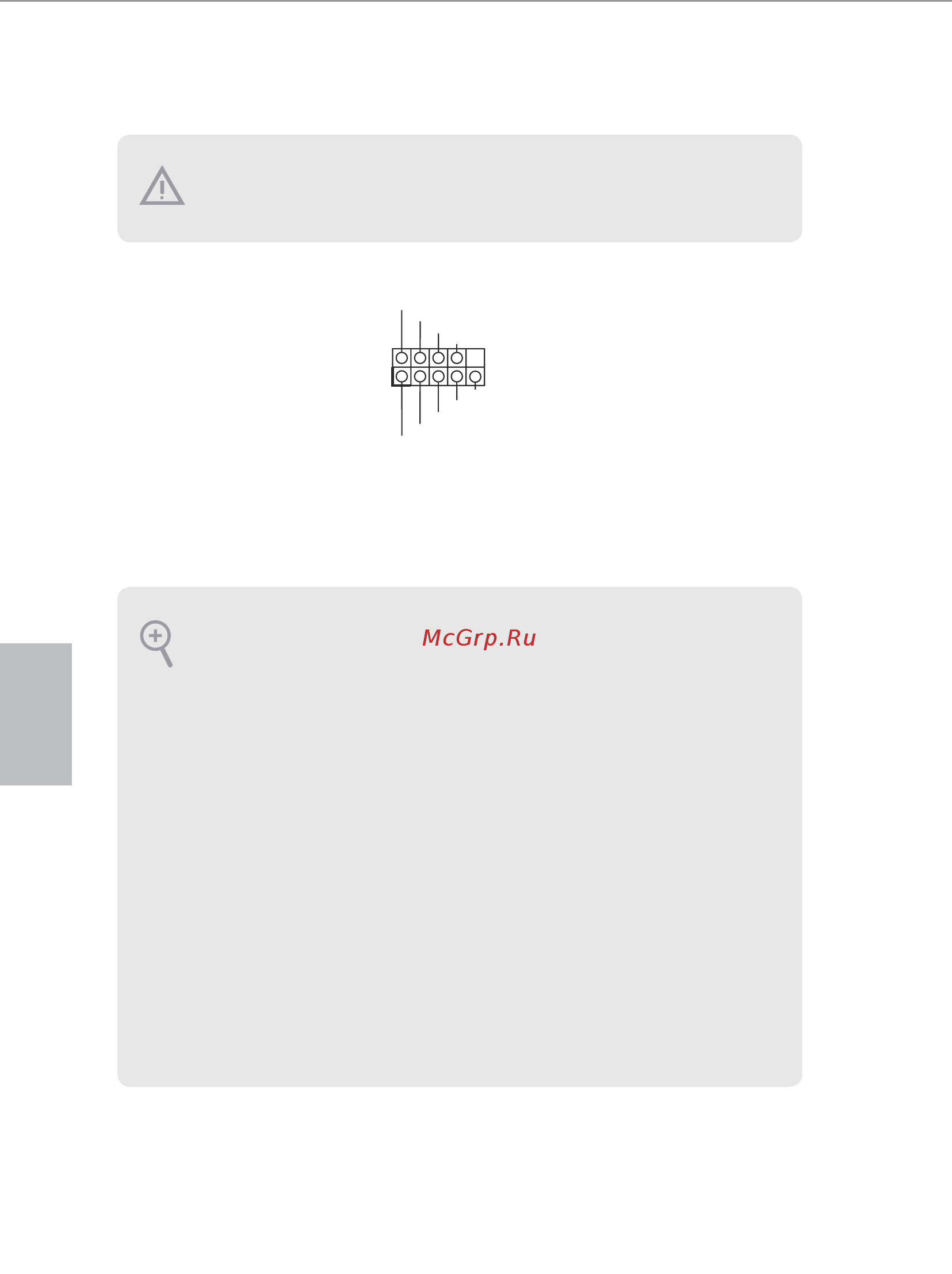

1.4 Terminais e conectores integrados
Terminal do painel de
sistema
(PAINEL1 de 9 pinos)
(consultar p.1, N.º 13)
Ligue o botão de ali-
mentação, o botão de
reposição e o indicador
do estado do sistema no
chassis a este terminal de
acordo com a descrição
abaixo. Tenha em aten-
ção os pinos positivos e
negativos antes de ligar
os cabos.
PWRBTN (Botão de alimentação):
Ligue ao botão de alimentação no painel frontal do chassis. Pode congurar a forma
para desligar o seu sistema através do botão de alimentação.
RESET (Botão de reposição):
Ligue ao botão de reposição no painel frontal do chassis. Prima o botão de reposição
para reiniciar o computador caso este bloqueie e não seja possível reiniciar normal-
mente.
PLED (LED de alimentação do sistema):
Ligue ao indicador do estado da alimentação no painel frontal do chassis. O LED
cará acesso quando o sistema estiver em funcionamento. O LED cará intermitente
quando o sistema estiver nos estados de suspensão S1/S3. O LED cará desligado
quando o sistema estiver no estado de suspensão S4 ou desligado (S5).
HDLED (LED de actividade do disco rígido):
Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O LED cará
acesso quando o disco rígido estiver a ler ou a escrever dados.
O design do painel frontal poderá variar dependendo do chassis. Um módulo de painel
frontal consiste principalmente em um botão de alimentação, um botão de reposição,
um LED de alimentação, um LED de actividade do disco rígido, um altifalante, etc.
Ao ligar o seu módulo de painel frontal do chassis a este conector, certique-se de que
os os e os pinos têm uma correspondência exacta.
Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jum-
pers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais
e conectores irá causar danos permanentes à placa principal.
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
