101
한 국 어
970M Pro3

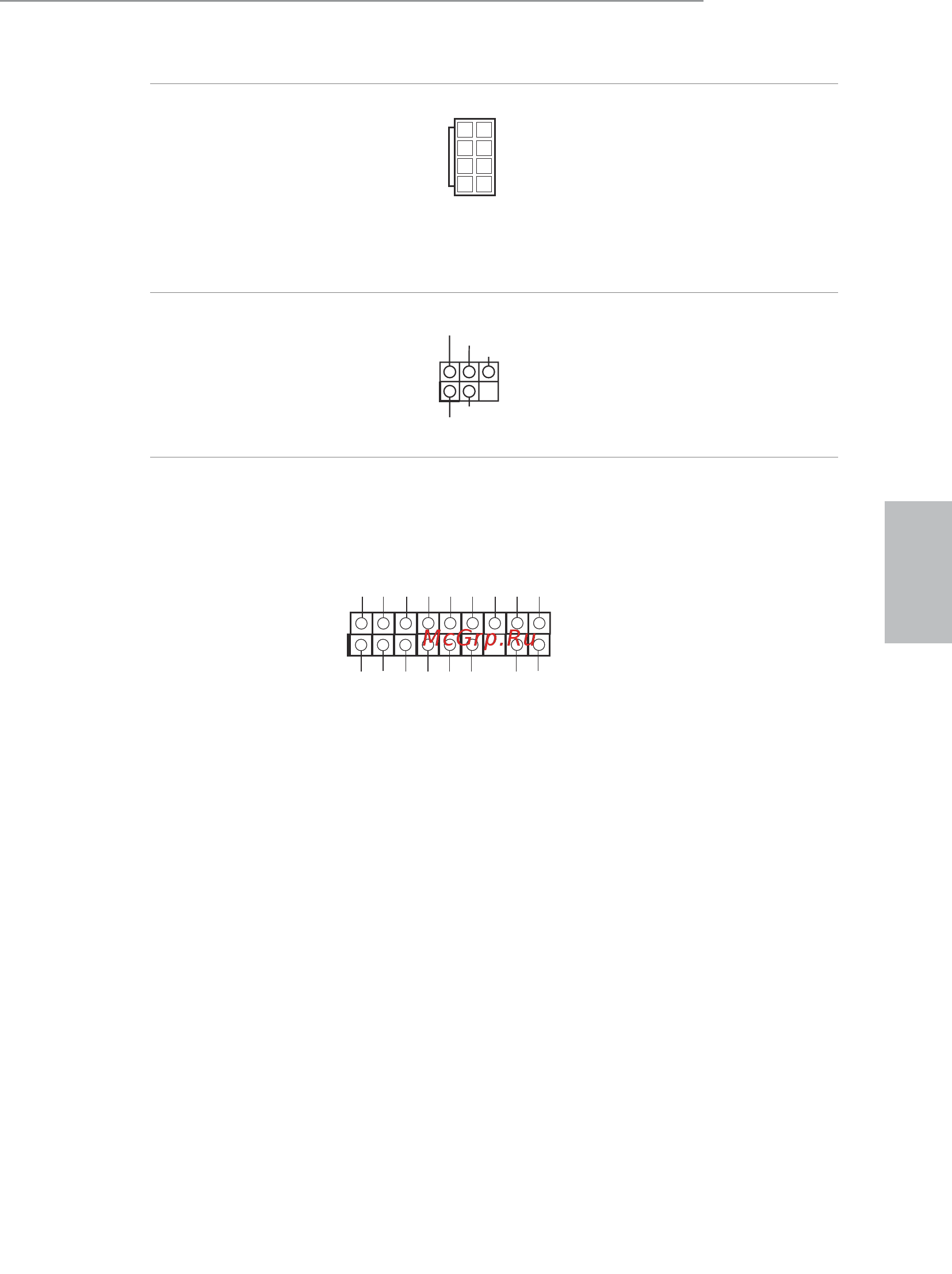

ATX 12V 전원 커넥터
(8 핀 ATX12V2)
(1 페이지 , 1 번 항목 참조 )
이 마더보드에는 8 핀
ATX 12V 전원 커넥터가
탑재되어 있습니다 . 4 핀
ATX 전원공급장치를 사
용하려면 핀 1 과 핀 5 을
따라 연결하십시오 .
적외선 모듈 헤더
(5 핀 IR1)
(1 페이지 , 19 번 항목 참
조 )
이 헤더는 선택 품목인 무
선송수신 적외선 모듈을
지원합니다 .
TPM 헤더
(17 핀 TPMS1)
(1 페이지 ,
20
번 항목
참조 )
이 커넥터는 키 , 디지털 인증
서 , 암호 및 데이터를 안전하게
보관할 수 있는 TPM(Trusted
Platform Module) 시스템을 지원
합니다 . TPM 시스템은 네트워크
보안 을 강화하고 , 디지털 신원을
보호하며 플랫폼 무결성을 유지
합니다 .
GND
IRRX
DUMMY
+5VSB
IRTX
1
1
GN D
SMB_DATA_MAIN
LAD2
LAD1
GN D
S_PWRDWN #
SERIRQ #
GN
D
P CICL K
P CIRST #
LAD3
+3V
LAD0
+3VS B
GN D
FRAM E
SMB_CLK_MAIN
5
8
1
4
