117
简体中文
简体中文
970M Pro3
1.3 跳线设置

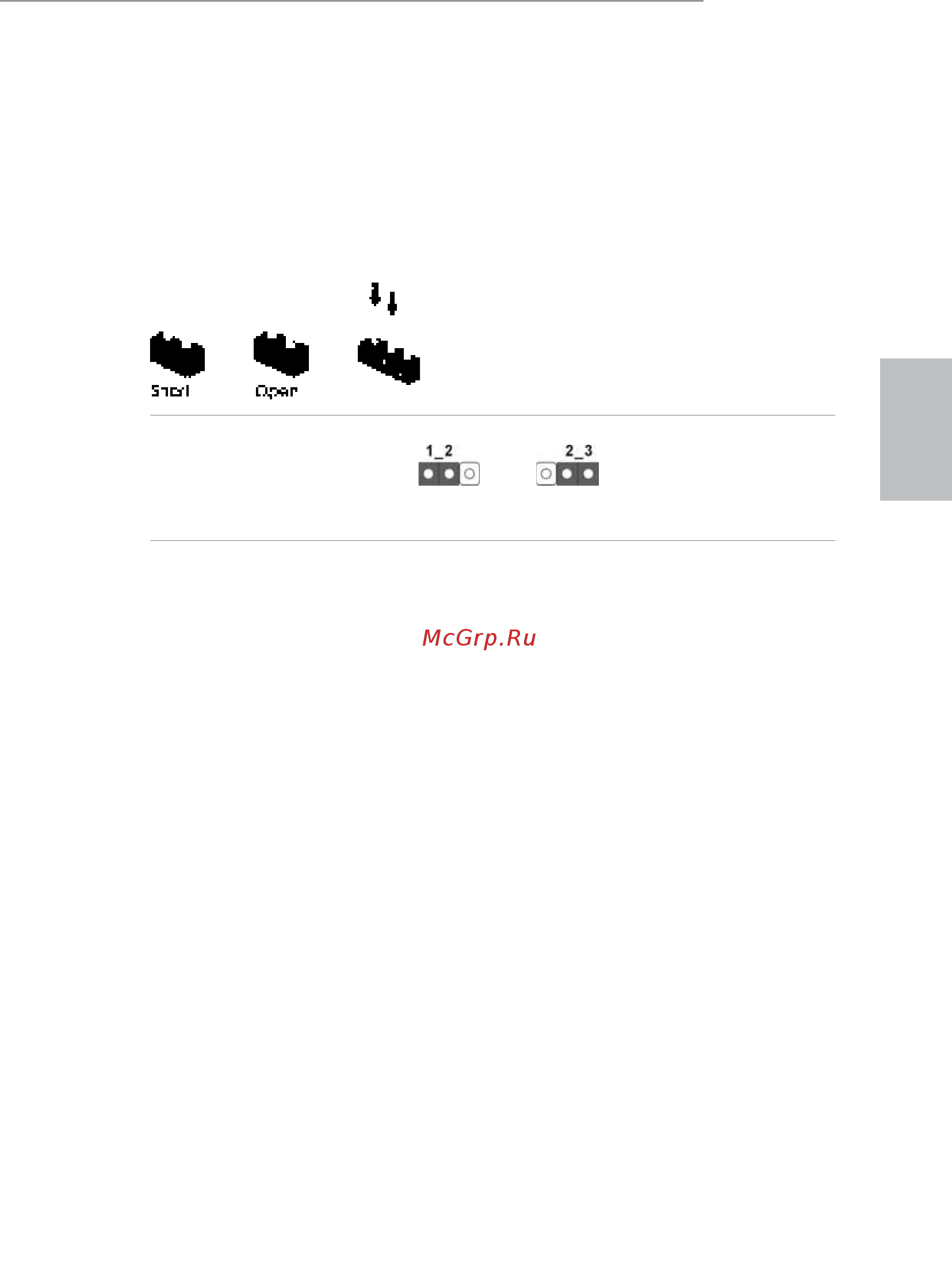

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针
脚上没有装跳线帽，跳线“开路”。此图显示 3 针跳线，当跳线帽装在针脚 1 和针
脚 2 上 ， 它 们 “ 短 接 ”。
清除 CMOS 跳线
(CLRCMOS1)
( 见第 1 页，第 18 个 )
CLRCMOS1 允许您清除 CMOS 中 的 数 据。要 清 除 和 重 置 系 统 参 数 到 默 认设
置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒 后，使 用 跳 线 帽 将
CLRCMOS1 上的针脚 2 和针脚 3 短接 5 秒。但 是，请 勿 在 更 新 BIOS 后立即清
除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则 必 须 先 启 动 系 统，
并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置
文件只在卸下 CMOS 电池后才会被清除。
清除 CMOS默认
