110
日本語

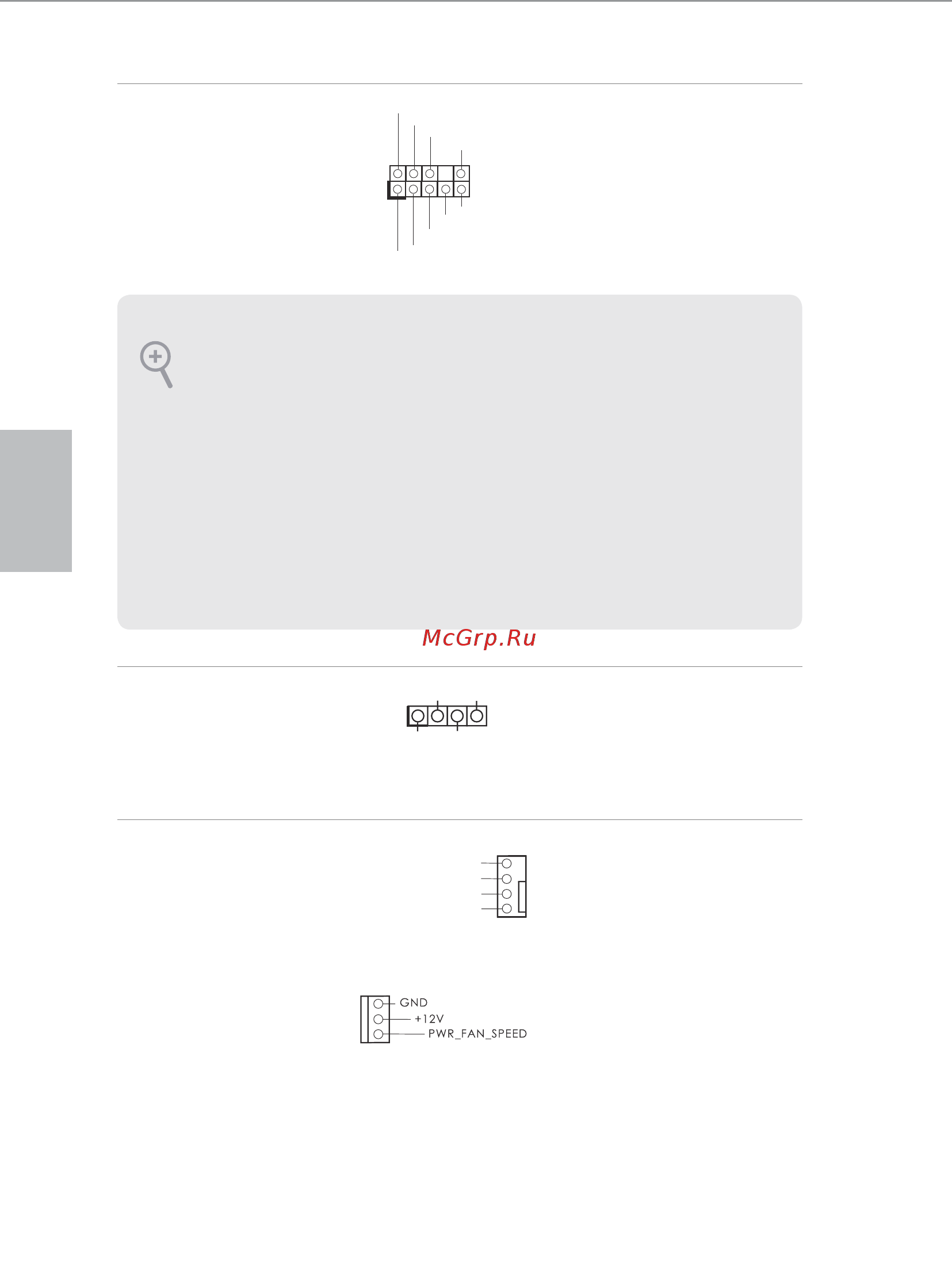

フロントパ ネルオー ディ
オヘッダー
（9 ピン HD_AUDIO1）
（p.1、No. 21 参照）
こ の ヘ ッ ダ ー は 、フ ロ ン ト
オーディオパネルにオー
ディオデバ イスを接 続 す
るた め の も の で す。
シャーシスピーカーヘッ
ダー
（4 ピン SPEAKER1）
（p.1、No. 14 参照）
シャーシスピーカーはこ
の ヘッダー に 接 続 してく
ださい。
シャ ー シと電 源ファンコ
ネクター
（4 ピン CHA_FAN1）
（p.1、No. 23 参照）
（3 ピン PWR_FAN1）
（p.1、No. 6 参照）
ファン ケ ーブル は ファン
コ ネ ク タ ー に 接 続 し 、黒
線とアースピンを合 わせ
てくださ い 。
1.
ハイディフィニション オーディオは ジャックセンシングを サ ポ ートしていますが、
正しく機能するためには、シャーシのパネルワイヤーが HDA をサ ポ ートして い
ることが必 要です。お使いのシステムを取り付けるには、当社のマニュアルおよ
びシャーシのマニュアルの指示に従ってください。
2.
AC’97 オーディオパネルを使用する場合には、次のステップで、前面パネルオー
ディオ ヘッ ダー に 取 り 付 け てくだ さい 。
A. Mic_IN (MIC) を MIC2_L に接続。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続。
C. アース (GND) をアース (GND) に接続。
D. MIC_RET と OUT_RET は、HD オ ー ディオパ ネ ル 専 用 で す。AC’97 オー ディ
オパネルではこれらを接 続する必 要はありません。
E. フロントマイクを有効にするには、Realtek コ ン ト ロ ー ル パ ネ ル の「 FrontMic」
タブで、「録音音量」を調整してください。
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
+5V
DUMMY
DUMMY
SPEAKER
