29
Deutsch
970M Pro3

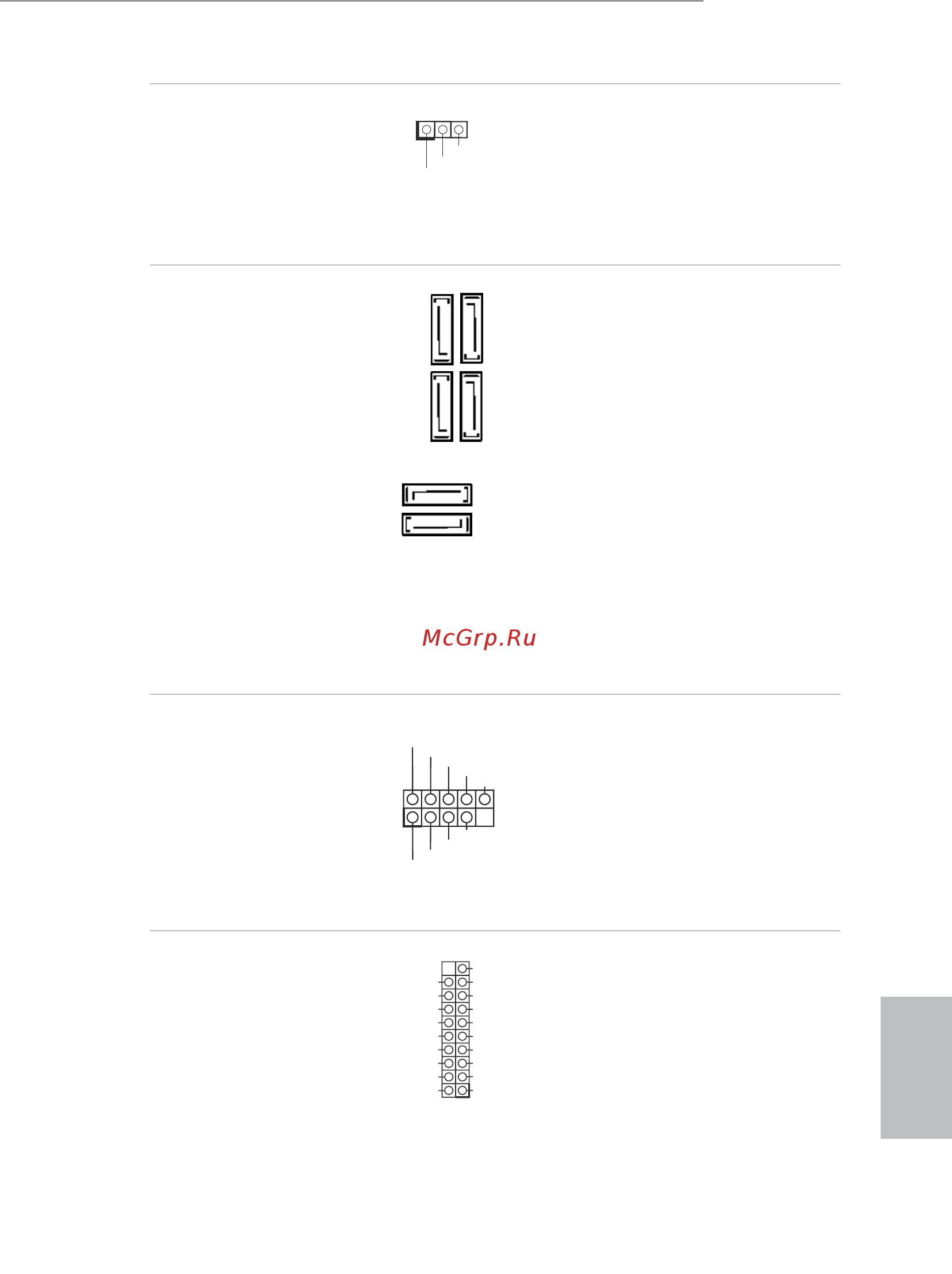

Betrieb-LED-Stileiste
(3-polig, PLED1)
(siehe S. 1, Nr. 15)
Bitte verbinden Sie die
Betrieb-LED des Gehäuses
zur
Anzeige des System-
betriebsstatus mit dieser
Stileiste.
Serial-ATA-III-
Anschlüsse
(SATA3_1:
siehe S. 1, Nr. 11)
(SATA3_2:
siehe S. 1, Nr. 12)
(SATA3_3:
siehe S. 1, Nr. 10)
(SATA3_4:
siehe S. 1, Nr. 9)
(SATA3_5:
siehe S. 1, Nr. 7)
(SATA3_6:
siehe S. 1, Nr. 8)
Diese sechs SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungs-
geschwindigkeit bis 6,0
Gb/s.
USB 2.0-Stileisten
(9-polig, USB_8_9)
(siehe S. 1, Nr. 16)
(9-polig, USB_10_11)
(siehe S. 1, Nr.17)
Neben sechs USB 2.0-Ports
an der E/A-Blende ben-
den sich zwei Stileisten
an diesem Motherboard.
Jede USB 2.0-Stileiste
kann zwei Ports unterstüt-
zen.
USB 3,0-Stileisten
(19-polig, USB3_2_3)
(siehe S. 1, Nr. 22)
Neben zwei USB 2.0-Ports
an der E/A-Blende ben-
den sich ein Stileisten an
diesem Motherboard. Jede
USB 2.0-Stileiste kann
zwei Ports unterstützen.
1
PLED+
PLED+
PLED-
SATA3_1
SATA3_3 SATA3_5
SATA3_4 SATA3_6
SATA3_2
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
