71
Русский
970M Pro3

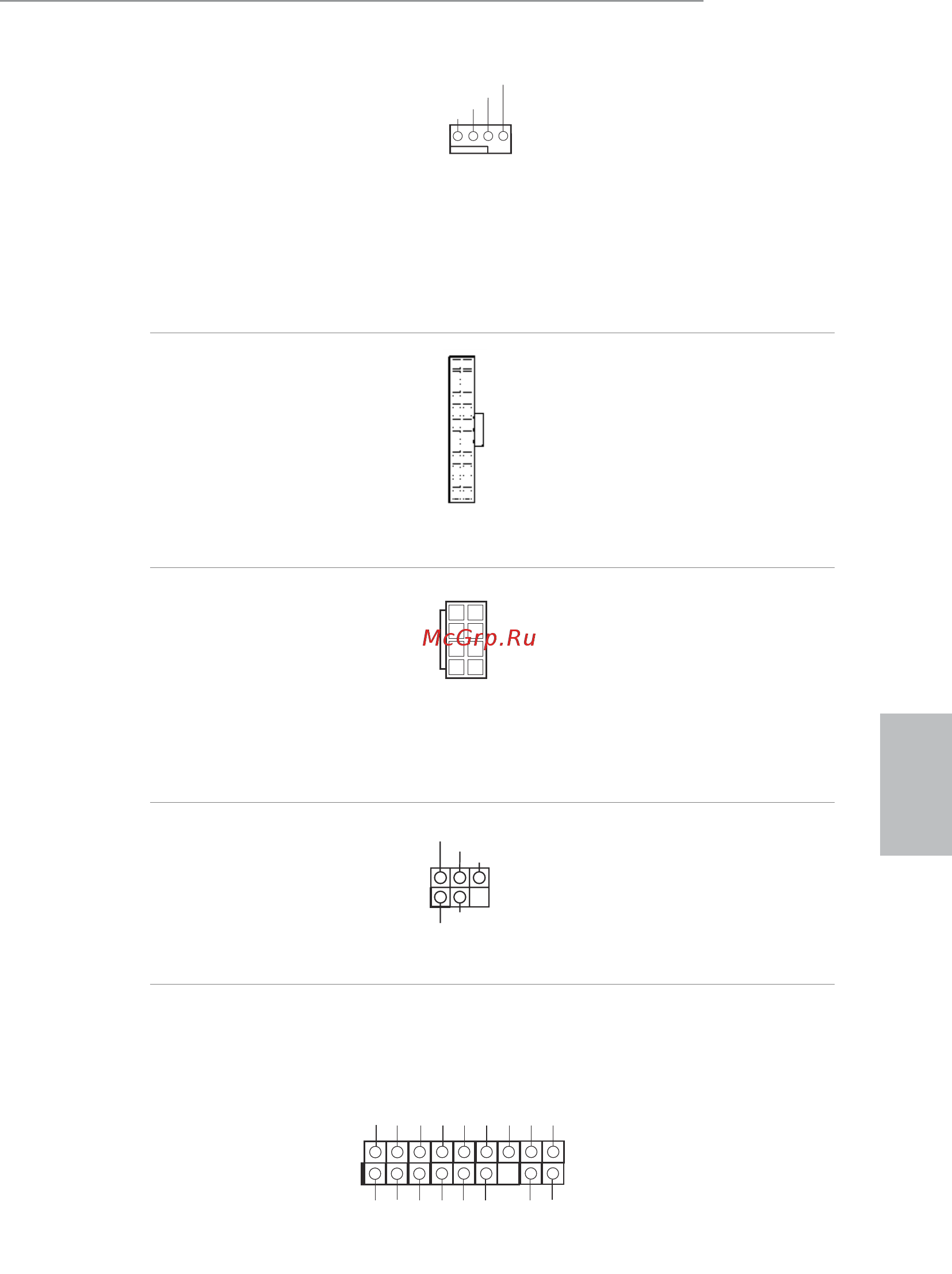

Разъемы вентиляторов
ЦП
(4-контактный, CPU_
FAN1)
(См. стр. 1, № 2)
Эта материнская плата
снабжена 4-контактным
разъемом для мало-
шумящего вентилятора
ЦП. Если вы собирае-
тесь подключить 3-кон-
тактный вентилятор
охлаждения процессора,
подключайте его к кон-
тактам 1-3.
Разъем питания АТХ
(24-контактный,
AT XPWR1)
(См. стр. 1, № 5)
Эта материнская плата
снабжена 24-контактным
разъемом питания АТХ.
Чтобы использовать
20-контактный разъем
питания ATX, подклю-
чите его вдоль контакта
1 и контакта 13.
Разъем питания АТХ
12 В
(8-контактный,
ATX12V2)
(См. стр. 1, № 1)
Эта материнская плата
снабжена 8-контактным
разъемом питания АТХ
12 В. Чтобы исполь-
зовать 4-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 5.
Колодка инфракрасного
модуля
(5-контактная, IR1)
(См. стр. 1, № 19)
Эта колодка
поддерживает
дополнительную
беспроводную передачу
и прием сигналов
инфракрасного модуля.
Колодка ТРМ
(17-контактная, TPMS1)
(См. стр. 1, № 20)
Этот разъем обеспечивает
поддержку системы
Trusted Platform Module
(TPM), которая способна
обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.
FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
1234
12
1
24
13
GND
IRRX
DUMMY
+5VSB
IRTX
1
1
GN D
SMB_DATA_MAIN
LAD2
LAD1
GN D
S_PWRDWN #
SERIRQ #
GN
D
P CICL K
P CIRST #
LAD3
+3V
LAD0
+3VS B
GN D
FRAM E
SMB_CLK_MAIN
5
8
1
4
