67
Русский
970M Pro3
1.3 Установка перемычек

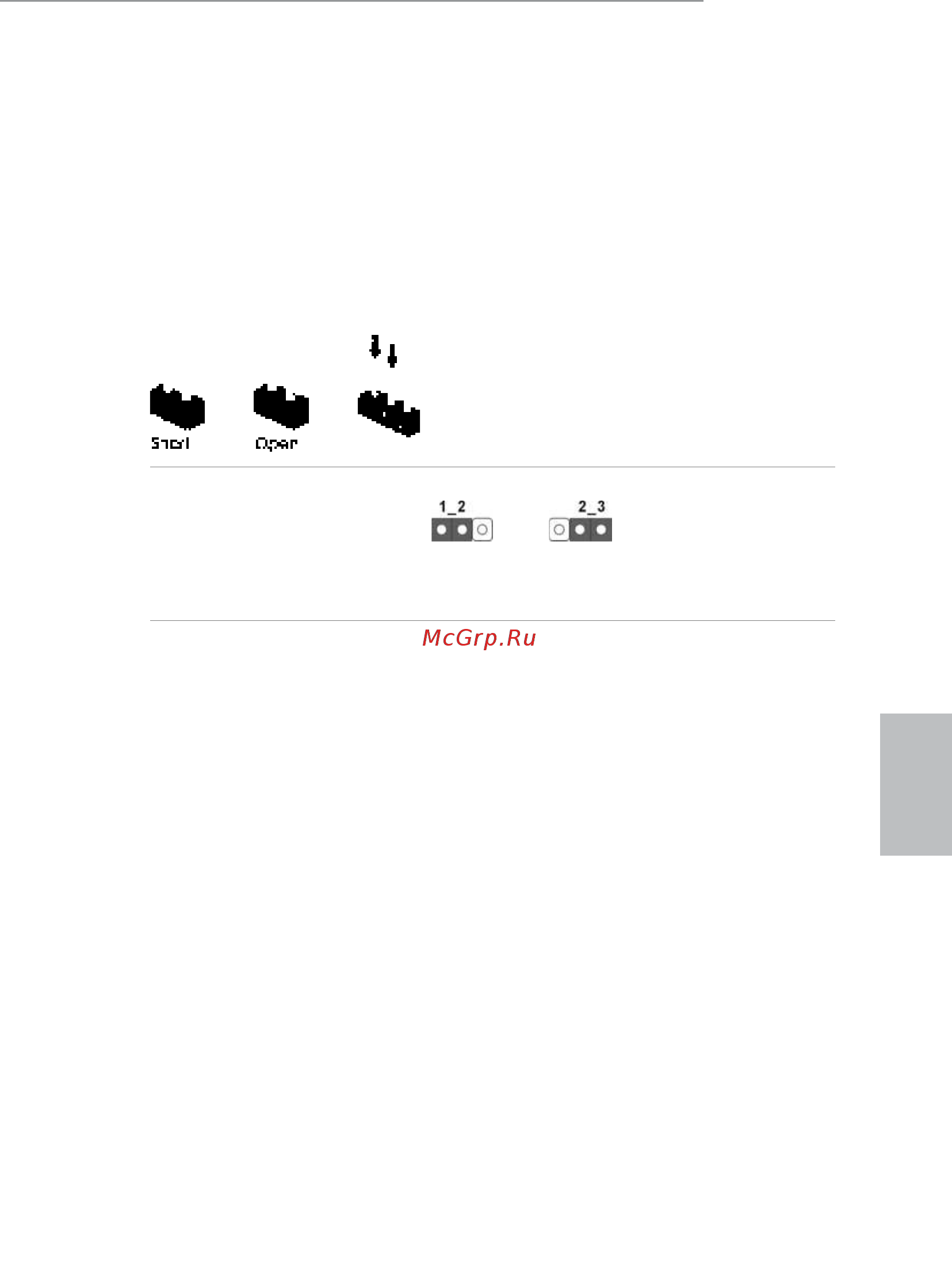

Установка перемычек показана на рисунке. При установке колпачковой пере-
мычки на контакты перемычка «замкнута». Если колпачковая перемычка
на контакты не установлена, перемычка «разомкнута». На рисунке показана
3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на
них колпачковой перемычки.
Перемычка сброса
настроек CMOS
(CLRCMOS1)
(См. стр. 1, № 18)
CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить
и обнулить параметры системы на настройки по умолчанию, выключите
компьютер и извлеките отключите кабель питания от источника питания.
Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1
на 15 секунд. Не сбрасывайте настройки CMOS сразу после обновления
BIOS. При необходимости сбросить настройки CMOS сразу после обнов-
ления BIOS сначала перезагрузите систему, а затем выключите компьютер
перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль
пользователя по умолчанию сбрасываются только в том случае, если из-
влечь батарею CMOS.
Сброс настроек CMOSпо умолчанию
