81
Português
970M Pro3

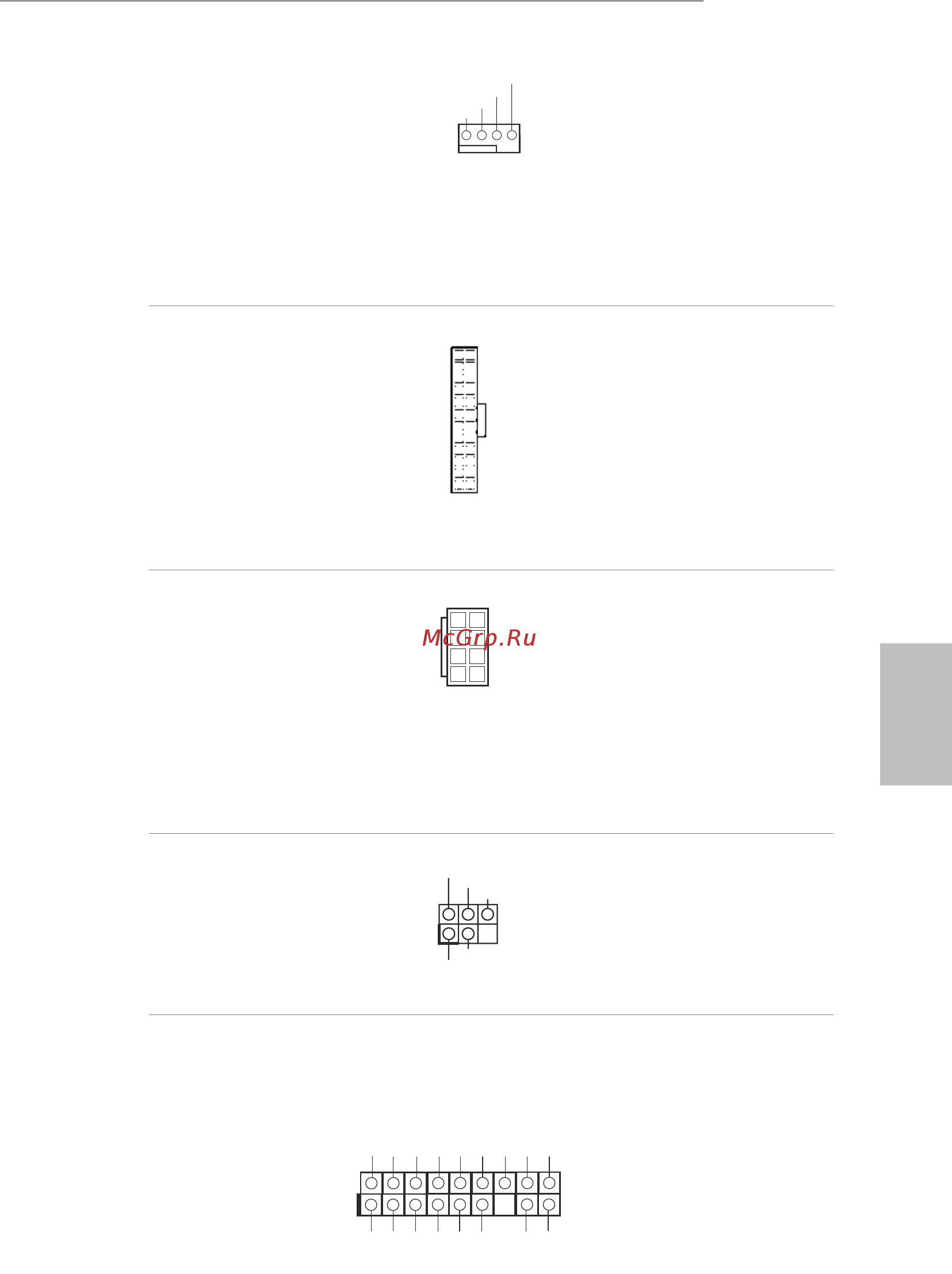

Conectores da ventoinha
da CPU
(CPU_FAN1 de 4 pinos)
(consultar p.1, N.º 2)
Esta placa principal
inclui um conector
de ventoinha de CPU
(Ventoinha silenciosa)
de 4 pinos. Se pretender
ligar uma ventoinha de
CPU de 3 pinos, ligue-a
ao Pino 1-3.
Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(consultar p.1, N.º 5)
Esta placa principal
inclui um conector de
alimentação de 12V ATX
de 24 pinos. Para utilizar
uma fonte de alimen-
tação ATX de 20 pinos,
introduza-a no Pino 1 e
Pino 13.
Conector de alimentação
de 12V ATX
(ATX12V2 de 8 pinos)
(consultar p.1, N.º 1)
Esta placa principal
inclui um conector de
alimentação de 12V ATX
de 8 pinos. Para utilizar
uma fonte de alimen-
tação ATX de 4 pinos,
introduza-a no Pino 1 e
Pino 5.
Terminal do módulo de
infra-vermelhos
(IR1 de 5 pinos)
(consultar p.1, N.º 19)
Este terminal suporta
um módulo de infra-
vermelhos opcional para
transmissão e recepção
sem os.
Suporte TPM
(TPMS1 de 17 pinos)
(consultar p.1, N.º 20)
Este conector suporta um
sistema com Módulo de Plata-
forma Conável (TPM), que
pode armazenar com segurança
chaves, certicados digitais,
senhas e dados. Um sistema
TPM também ajuda a melhorar
a segurança de rede, a proteger
identidades digitais e a garantir
a integridade da plataforma.
FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
1234
12
1
24
13
GND
IRRX
DUMMY
+5VSB
IRTX
1
1
GN D
SMB_DATA_MAIN
LAD2
LAD1
GN D
S_PWRDWN #
SERIRQ #
GN
D
P CICL K
P CIRST #
LAD3
+3V
LAD0
+3VS B
GN D
FRAM E
SMB_CLK_MAIN
5
8
1
4
