88
Türkçe

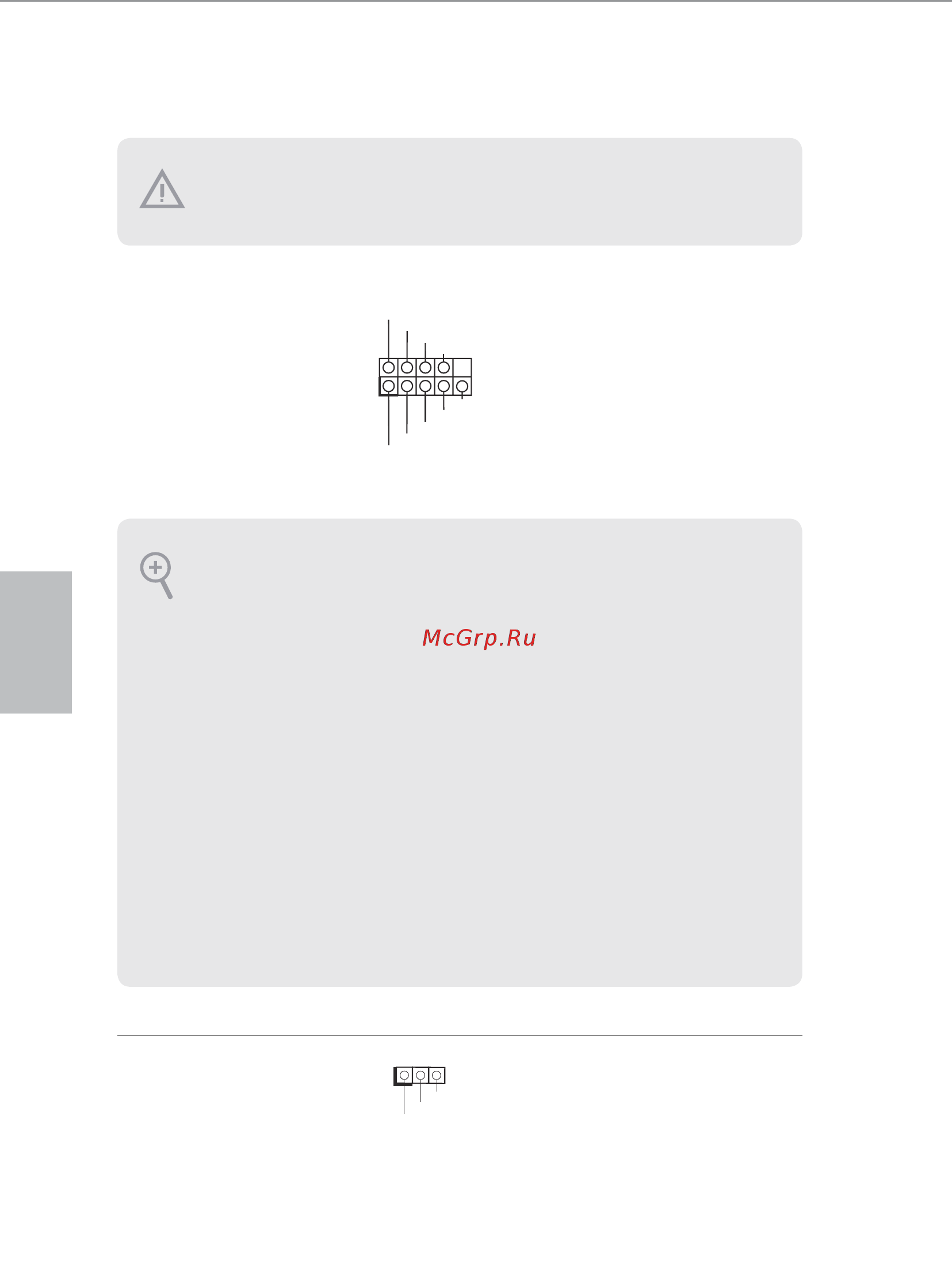

1.4 Ekli Bağlantılar ve Bağlayıcılar
Sistem Paneli Bağlantısı
(9-pin PANEL1)
(bkz sf.1, No. 13)
Güç anahtarını bağlayın,
kasa üzerindeki anahtar
ile sistem durumu belirte-
cini aşağıdaki pim düze-
nine göre sıfırlayın. Kab-
loları bağlarken pozitif ve
negatif pimleri not edin.
Güç LED Bağlantısı
(3-pin PLED1)
(bkz. sf.1, No. 15)
Sistemin güç durumunun
belirtilmesi için
lütfen
güç LED'ini bu bağlantıya
takın.
PWRBTN (Güç Anahtarı):
Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi
yöne hareketle kapanacağını seçebilirsiniz.
RESET (Sıfırlama Anahtarı):
Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal
şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın.
PLED (Sistem Gücü LED):
Güç durumu belirtecini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı
yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku
durumunda ya da kapalıyken (S5) LED ışık kapanır.
HDLED (Sabit Disk Aktivitesi LED):
Sabit Disk Aktivitesi LED'i kasanın ön paneline bağlayın. Sabit sürücü veri okur ya
da yazarken LED ışığı yanar.
Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel
olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i,
hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takma-
dan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından
emin olun.
Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu
bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar
ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
1
PLED+
PLED+
PLED-
