77
Português
970M Pro3
1.3 Coniguração dos jumpers

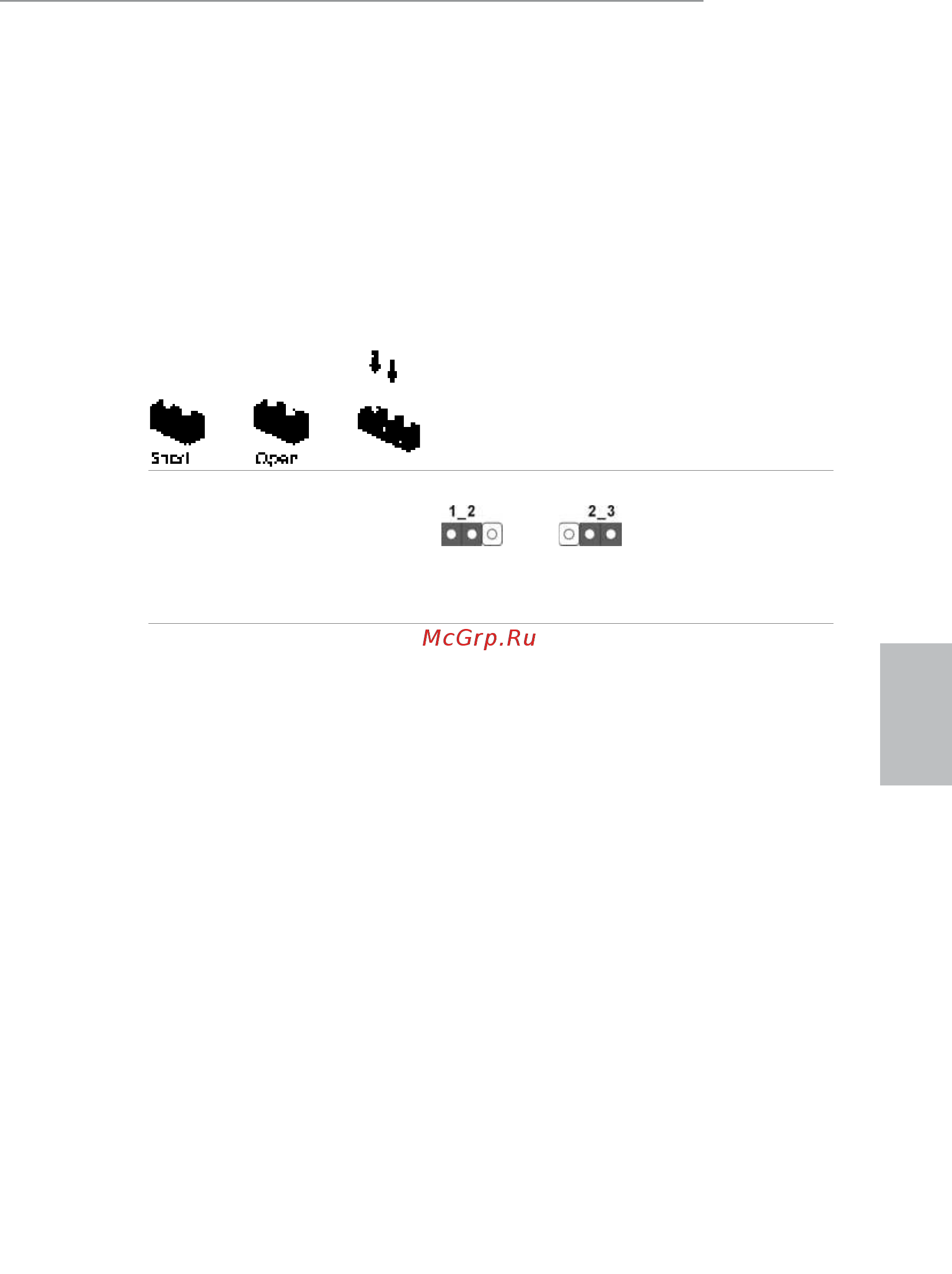

A imagem abaixo ilustra como os jumpers são congurados. Quando a tampa do
jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa
de jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos
cujos pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2
pinos.
Jumper para limpar o
CMOS
(CLRCMOS1)
(consultar p.1, N.º 18)
CLRCMOS1 permite-lhe limpar os dados no CMOS. Para limpar e repor os parâ-
metros do sistema para os valores predenidos, encerre o computador e desligue
a cha da tomada. Depois de aguardar 15 segundos, utilize uma tampa de jumper
para ligar o pino2 e o pino3 no CLRCMOS1 durante 5 segundos. No entanto, não
limpe o CMOS logo após ter efectuado a actualização da BIOS. Se precisar de lim-
par o CMOS logo após ter terminado uma actualização da BIOS, deverá primeiro
iniciar o sistema e voltar a encerrá-lo antes de efectuar a acção de limpeza do
CMOS. Tenha em atenção que a palavra-passe, data, hora e perl predenido de
utilizador apenas serão limpos se a pilha do CMOS for retirada.
Limpar CMOSPredenição
