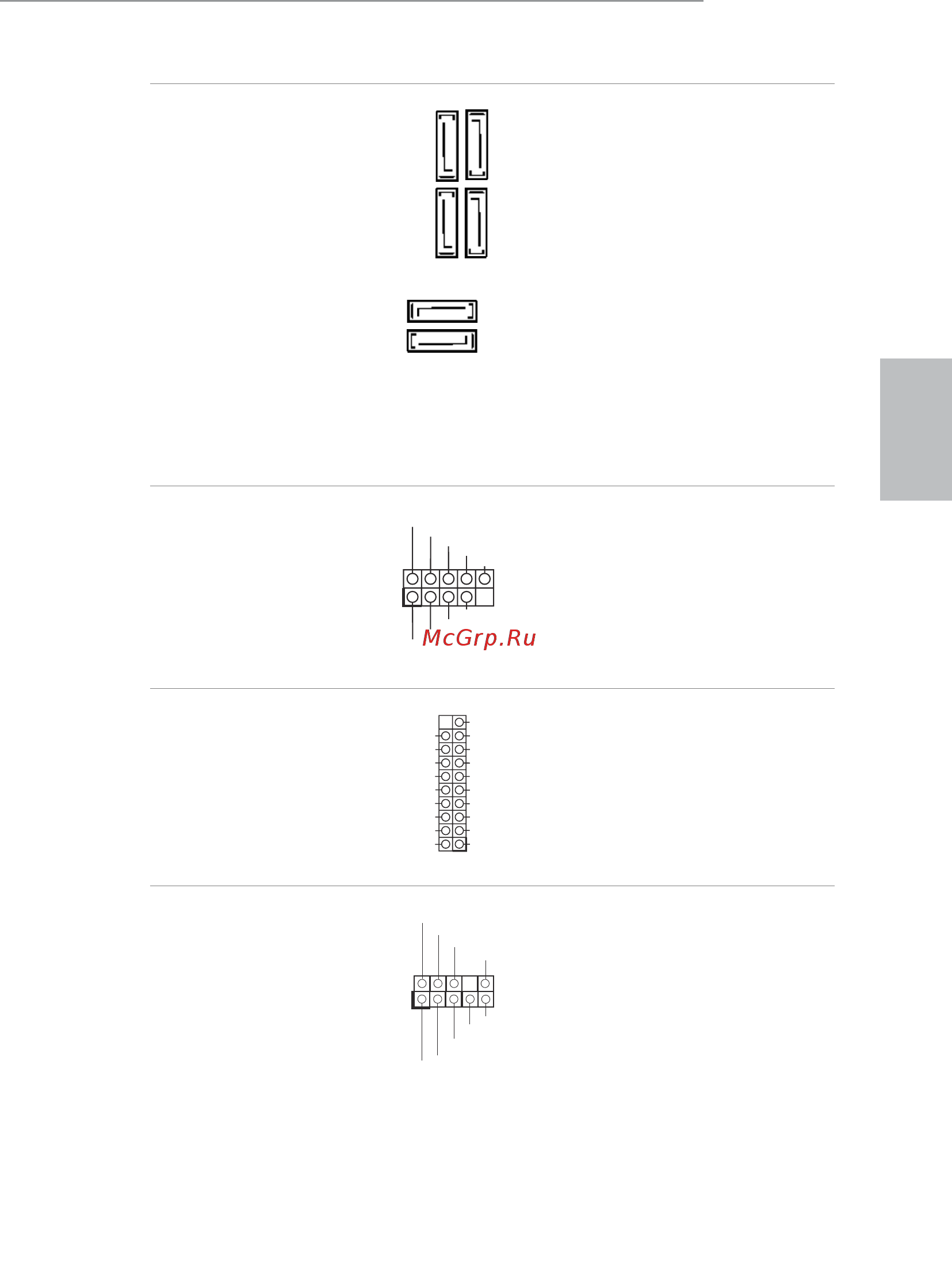

970M Pro3
串行 ATA3 接口
(SATA3_1:
见第 1 页， 第 11 个 )
(SATA3_2:
见第 1 页， 第 12 个 )
(SATA3_3:
见第 1 页， 第 10 个 )
(SATA3_4:
见第 1 页， 第 9 个 )
(SATA3_5:
见第 1 页， 第 7 个 )
(SATA3_6:
见第 1 页， 第 8 个 )
这六个 SATA3 接口支持
最高 6.0 Gb/s 数据传输
速率的内部存储设备的
SATA 数 据 线。
USB 2.0 接脚
(5 针 USB_8_9)
( 见第 1 页，第 16 个 )
(5 针 USB_10_11)
( 见第 1 页，第 17 个 )
除 I/O 面板上的六个
USB 2.0 端 口 外，此 主 板
上还有兩个 接 脚。每 个
USB 2.0 接脚可以支持
两 个 端 口。
USB 3.0 接脚
(19 针 USB3_2_3)
( 见第 1 页，第 22 个 )
除 I/O 面板上的兩个
USB 3.0 端 口 外，此 主 板
上还有 1 个接 脚。 每个
USB 3.0 接脚可以支持
两 个 端 口。
前面板音频接脚
(9 针 HD_AUDIO1)
( 见第 1 页，第 21 个 )
此接脚用于将音频设备
连 接 到 前 音 频 面 板。
SATA3_1
SATA3_3 SATA3_5
SATA3_4 SATA3_6
SATA3_2
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
