87
Türkçe
970M Pro3
1.3 Bağlantı Teli Kurulumu

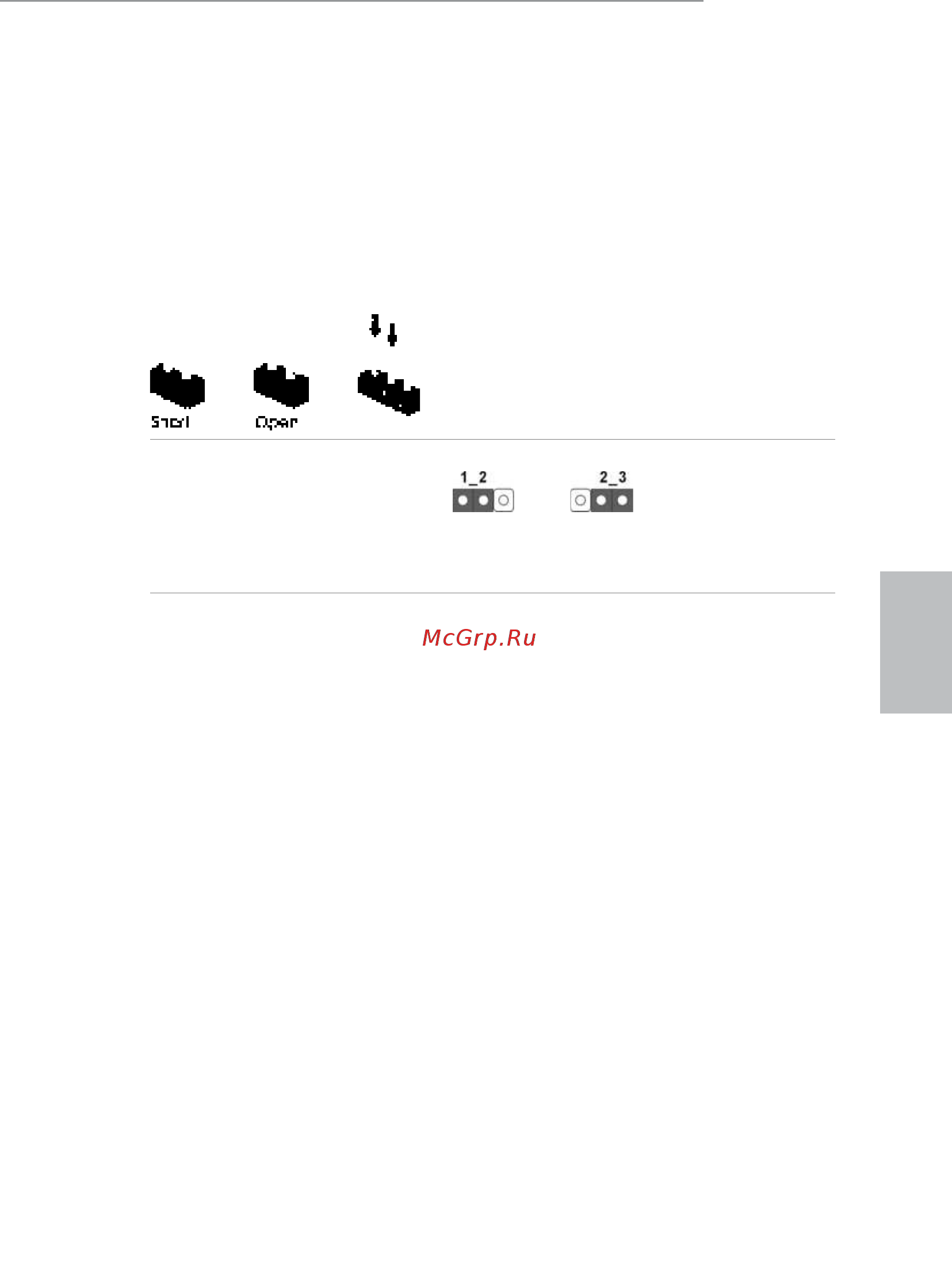

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzeri-
ne yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında,
tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir
bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir.
CMOS'u Temizle Bağlantı
Teli
(CLRCMOS1)
(bkz. sf.1, No. 18)
CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini
temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisaya-
rı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten
sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için
bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen
sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz
gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde
yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı profilinin
yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın.
CMOS'u TemizleVarsayılan
