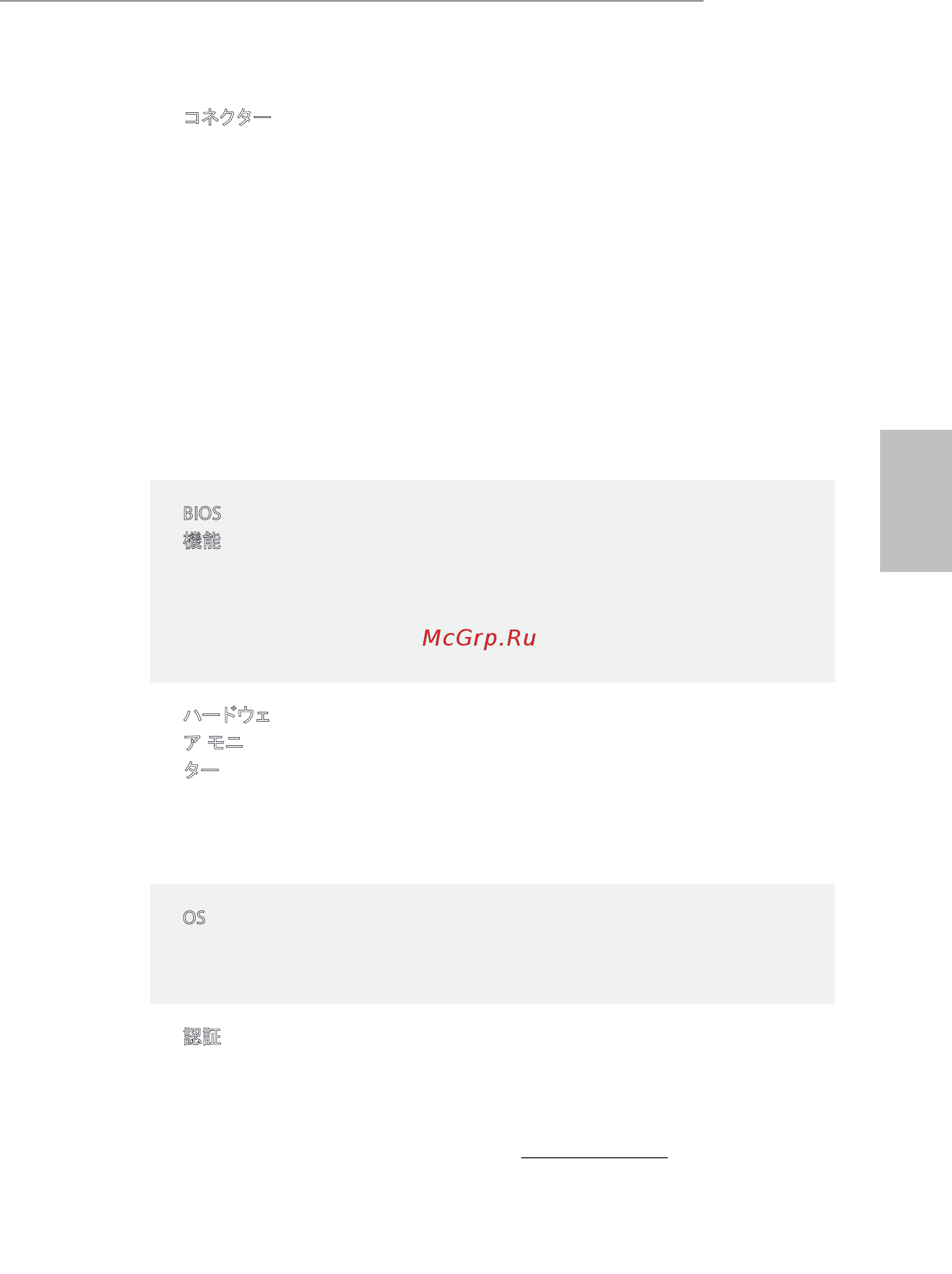

105
日本語
970M Pro3
コネクター
• 1 x IR ヘッダー
• 1 x 電源 LED ヘッダー
• 1 x CPU フ ァ イ ン コ ネ ク タ ー（ 4 ピン）
• 1 x シ ャ ー シ フ ァ ン コ ネ ク タ ー（ 4 ピン）
• 1 x 電 源 フ ァン コ ネ ク タ ー（ 3 ピン）
• 1 x 24 ピン ATX 電 源コネクター
• 1 x 8 ピン 12V 電 源コネクター
• 1 x 前 面 パ ネルオー ディオ コネクター
• 3 x USB 2.0 ヘ ッ ダ ー（ 6 つの USB 2.0 ポートをサ ポート）( 静
電気放電（ESD）保 護 に 対 応（ ASRock 完全スパイク保護）
• 1 x Etron EJ188H USB 3.0 ヘ ッ ダ ー（ 2 つの USB 3.0 ポートを
サポート）( 静電気放電（ESD）保 護 に 対 応（ ASRock 完全ス
パ イク 保 護 ）
BIOS
機能
• 32Mb AMI UEFI Legal BIOS、GUI 対応
• プラグ＆プレイをサ ポート
• ACPI 1.1 準 拠 の ウェイク アップイベント
• jumperfree モ ードサポート
• SMBIOS 2.3.1を サポート
• CPU、VCCM、NB 複数電圧設定
ハードウェ
ア モニ
ター
• CPU/ シャーシ温度センサー
• CPU/ シャーシ / 電 源ファンタコメーター
• CPU/ シ ャ ー シ 静 音 フ ァ ン（ CPU 温 度 によるシ ャー シファン
速度の自動調整可能）
• CPU/ シャ ーシファン マル チ 速 度 制 御
• 電 圧 監 視： +12V、+5V、+3.3V、CPU Vcore
OS
• Microso® Windows® 8.1 32 ビット / 8.1 64 ビット / 8 32 ビッ
ト / 8 64 ビット / 7 32 ビット / 7 64 ビット / Vista
TM
32 ビット
/ Vista
TM
64 ビット / XP 32 ビット / XP 64 ビット
認証
• FCC、CE、WHQL
• ErP/EuP Ready（ErP/EuP ready 電源が必要です）
* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com
