130
繁體中文

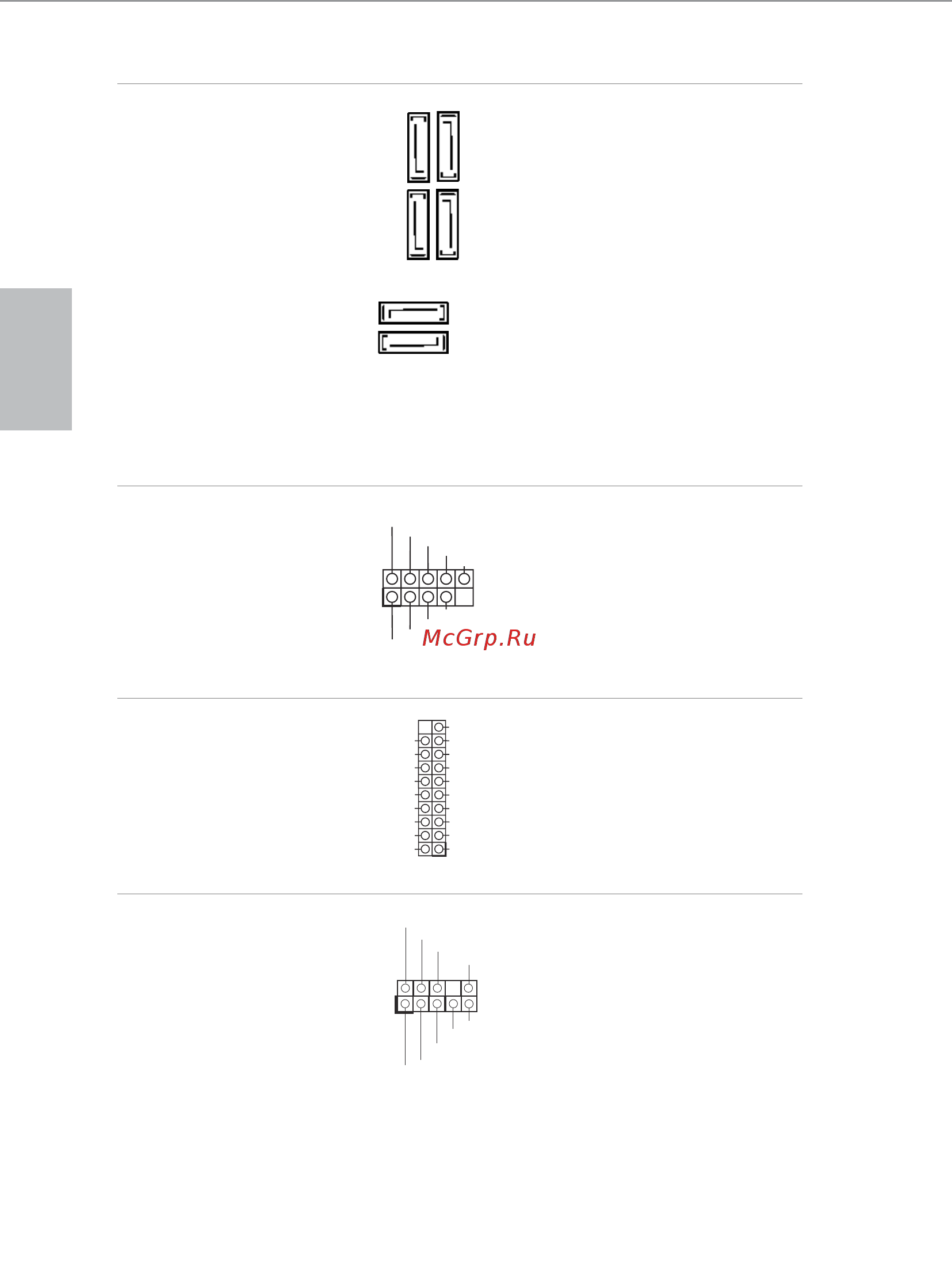

Serial ATA3 接頭
(SATA3_1：
請參閱第 1 頁，編 號 11)
(SATA3_2：
請參閱第 1 頁，編 號 12)
(SATA3_3：
請參閱第 1 頁，編 號 10）
(SATA3_4：
請參閱第 1 頁，編 號 9）
(SATA3_5：
請參閱第 1 頁，編 號 7）
(SATA3_6：
請參閱第 1 頁，編 號 8)
這六組 SATA3 接頭皆
支援內部儲存裝置的
SATA 資 料 纜 線，最 高
可達 6.0 Gb/s 資料傳輸
率。
USB 2.0 排針
(9-pin USB_8_9)
( 請參閱第 1 頁，編 號 16）
(9-pin USB_10_11)
( 請參閱第 1 頁，編 號
17））
除了 I/O 面板上的六個
USB 2.0 連 接 埠 外，在 本
主機板上還有另外兩組
排 針。各 USB 2.0 排針
皆 可 支 援 兩 個 連 接 埠。
USB 3.0 排針
(19-pin USB3_2_3)
( 請參閱第 1 頁，編 號 22)
除了 I/O 面板上的兩個
USB 3.0 連 接 埠 外，在 本
主機板上還有另外一組
排 針。 各 USB 3.0 排針
皆 可 支 援 兩 個 連 接 埠。
前面板音訊排針
(9-pin HD_AUDIO1)
( 請參閱第 1 頁，編 號 21)
本排針適用於連接音訊
裝 置 至 前 面 板 音 訊。
SATA3_1
SATA3_3 SATA3_5
SATA3_4 SATA3_6
SATA3_2
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
