49
Italiano
970M Pro3

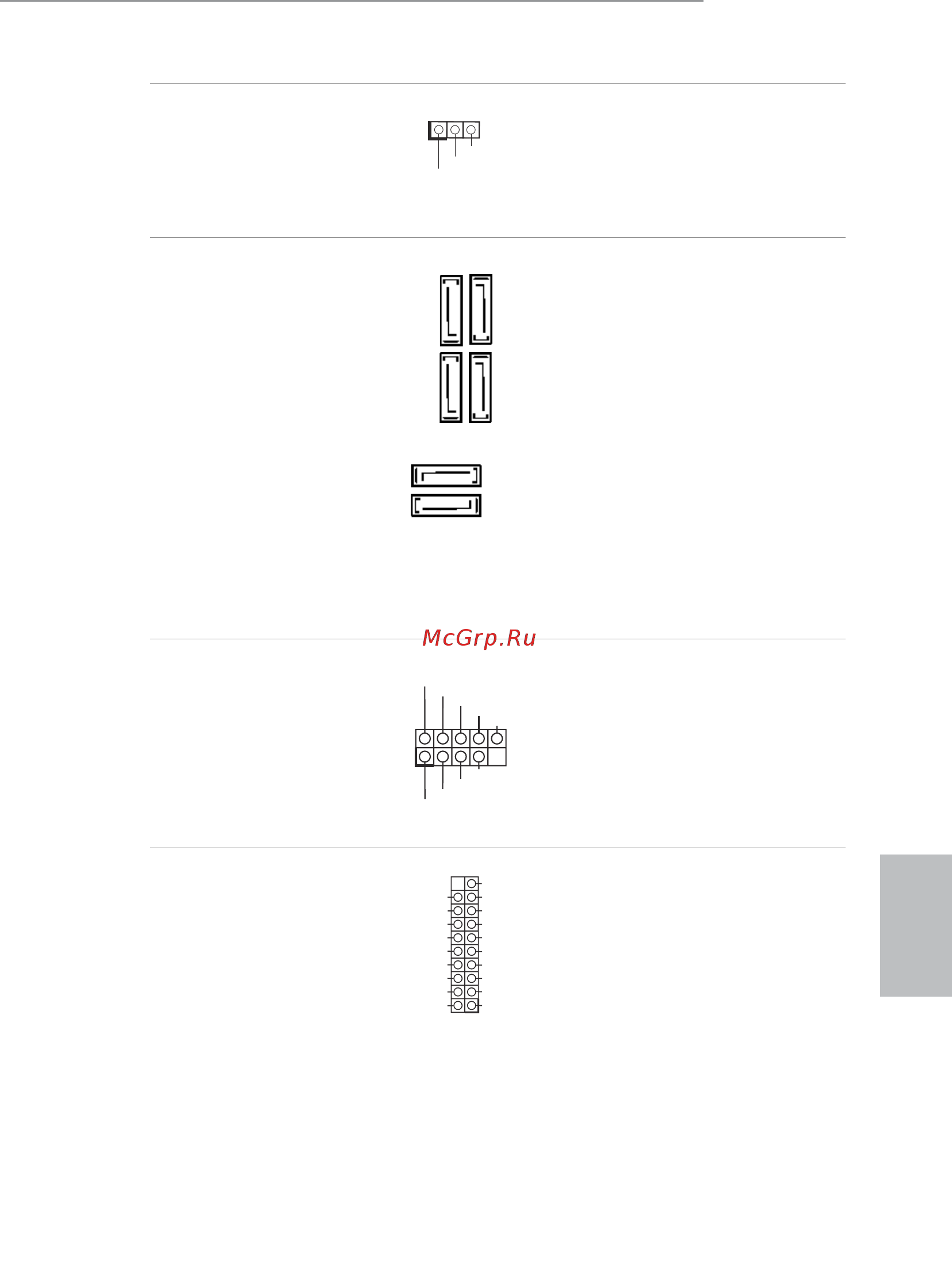

Header LED di alimenta-
zione
(PLED1 a 3 pin)
(vedere pag. 1, n. 15)
Collegare il LED di alimen-
tazione chassis a questo he-
ader per
indicare lo stato di
alimentazione del sistema.
Connettori Serial ATA3
(SATA3_1:
vedere pag. 1, n. 11)
(SATA3_2:
vedere pag. 1, n. 12)
(SATA3_3:
vedere pag.1, n. 10)
(SATA3_4:
vedere pag.1, n. 9)
(SATA3_5:
vedere pag.1, n. 7)
(SATA3_6:
vedere pag. 1, n. 8)
Questi sei connettori
SATA3 supportano cavi
dati SATA per dispositivi di
archiviazione interna, con
una velocità di trasferimen-
to dati no a 6,0 Gb/s.
Header USB 2.0
(USB_8_9 a 9 pin)
(vedere pag. 1, n. 16)
(USB_10_11 a 9 pin)
(vedere pag. 1, n. 17)
Oltre alle sei porte USB 2.0
sul pannello I/O, su questa
scheda madre vi sono due
header. Ciascun header
USB 2.0 può supportare
due porte.
Header USB 3.0
(USB3_2_3 a 19 pin)
(vedere pag. 1, n. 22)
Oltre alle due porte USB
3.0 sul pannello I/O, su
questa scheda madre vi è
un header. Ciascun header
USB 3.0 può supportare
uno porte.
1
PLED+
PLED+
PLED-
SATA3_1
SATA3_3 SATA3_5
SATA3_4 SATA3_6
SATA3_2
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
