109
日本語
970M Pro3

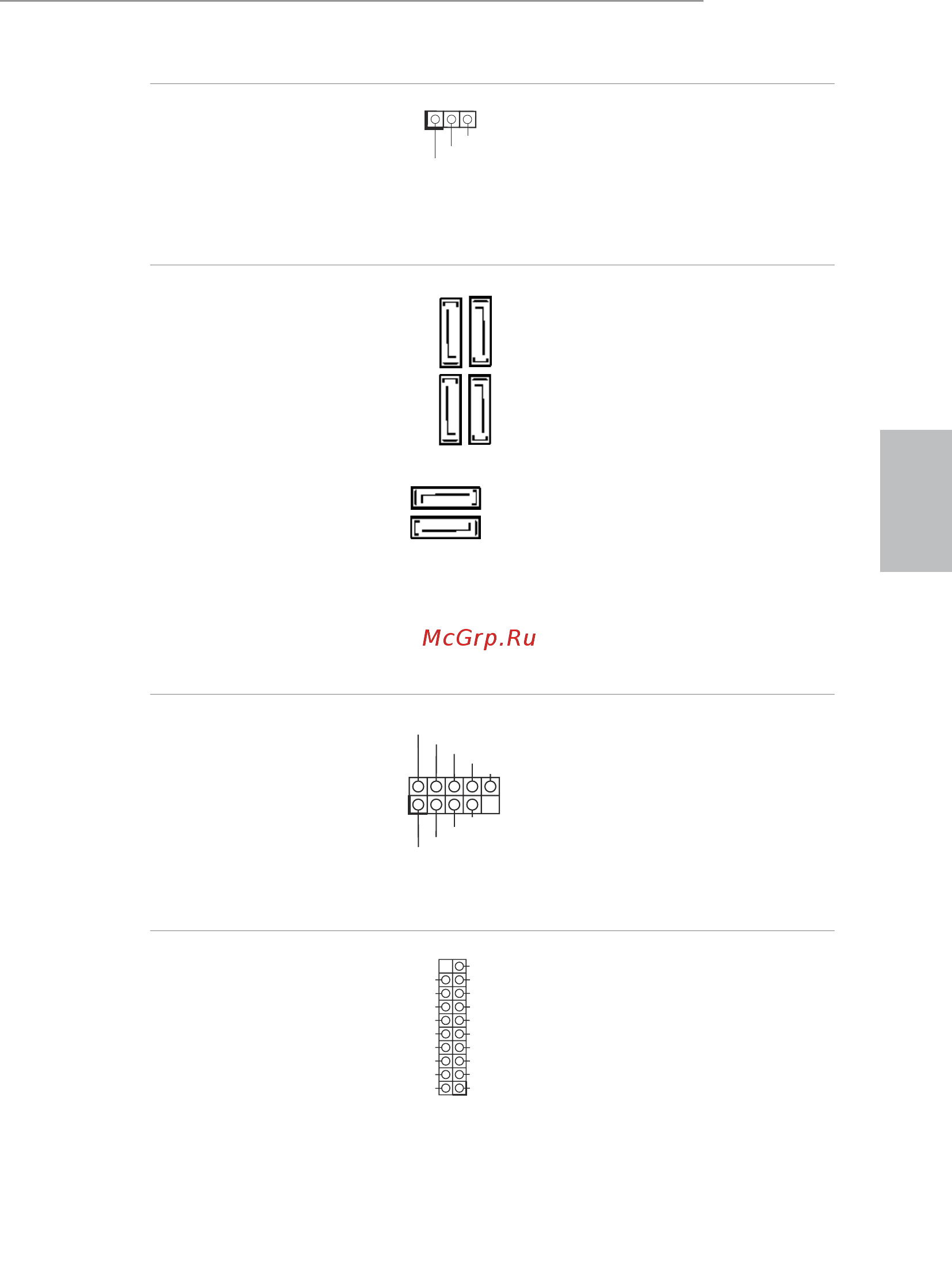

電源 LED ヘッダー
（3 ピン PLED1）
（p.1、No. 15 参照）
システム の電 源 ステ ー
タスを 表示するために 、
シャーシ電源 LED をこ
の ヘッダー に 接 続 してく
ださい。
シリアル ATA3 コネクタ
ー
（SATA3_1：
p.1、No. 11 参照）
（SATA3_2：
p.1、No. 12 参照）
（SATA3_3：
p.1、No. 10 参照）
（SATA3_4：
p.1、No. 9 参照）
（SATA3_5：
p.1、No. 7 参照）
（SATA3_6：
p.1、No. 8 参照）
これら 6 つの SATA3 コ
ネクターは、最高 6.0 Gb/
秒のデータ転 送速度で内
部 ストレ ー ジ デバ イス 用
の SATA デ ータケ ーブル
を サ ポ ートしま す。
USB 2.0 ヘッダー
（9 ピン USB_8_9）
（p.1、No. 16 参照）
（9 ピン USB_10_11）
（p.1、No. 17 参照）
I/O パネルの 6 つの USB
2.0 ポ ー ト に 加 え て 、こ の
マザーボードには 2 つの
ヘ ッ ダ ー が あ り ま す 。各
USB 2.0 ヘッダー は 、2 つ
のポートを サ ポートでき
ま す。
USB 3.0 ヘッダー
(19 ピン USB3_2_3)
(p.1、No. 22 参照 )
I/O パネルの 2 つの USB
3.0 ポ ー ト に 加 え て 、こ の
マザーボードには 1 つの
ヘッ ダー が ありま す。 各
USB 3.0 ヘッダー は 、2 つ
のポートを サ ポートでき
ま す。
1
PLED+
PLED+
PLED-
SATA3_1
SATA3_3 SATA3_5
SATA3_4 SATA3_6
SATA3_2
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
