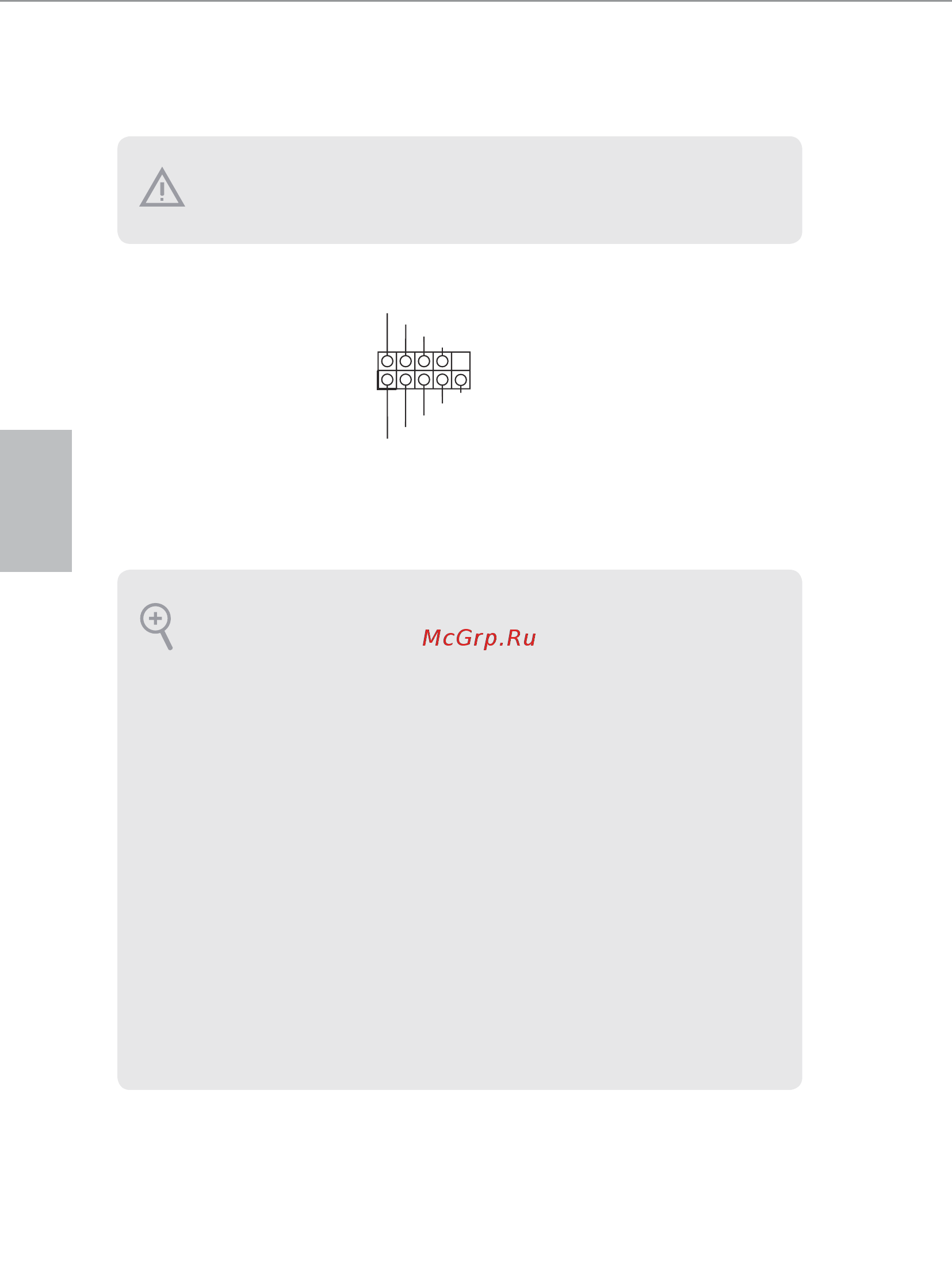

1.4 オンボードのヘッダーとコネクター
システム パ ネル ヘッダー
（9 ピンパネル 1）
（p.1、No. 13 参照）
電 源 スイッ チ を 接 続し 、
ス イ ッ チ を リ セ ッ ト し 、下
記のピン割り当てに従っ
て 、シ ャ ー シ の シ ス テ ム ス
テータス表示ランプをこ
のヘッダーにセットしま
す 。ケ ー ブ ル を 接 続 す る と
き に は 、ピ ン の ＋ と － に
気を つ け てください 。
PWRBTN（ 電 源 ス イ ッ チ ）：
シ ャ ー シ 前 面 パ ネ ル の 電 源 ス イッ チ に 接 続 してくだ さ い 。電 源 スイッ チ を 使 用 して 、
システムを オ フ に する 方 法 を 設 定 でき ま す。
RESET（ リ セ ッ ト ス イ ッ チ ）：
シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフ
リーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、
コンピューターを再起 動します。
PLED（システム電 源 LED）：
シャーシ前 面パ ネル の電 源 ステ ー タス 表 示ランプ に接 続してください。システム 稼
働中は、LED が 点 灯 し ま す 。シ ス テ ム が S1/S3 スリープ 状 態 の 場 合 には 、LED は点
滅 を 続 け ま す 。シ ス テ ム が S4 スリープ状態または電源オフ（S5）の と き に は 、LED
は オフ で す。
HDLED（ハ ードドライブ アクティビティ LED）：
シャーシ 前 面パ ネル のハ ードドライブ アクティビティ LED に 接 続 してくだ さ い 。
ハードドライブのデータを読み取りまたは書き込み中に、LED は オン に なりま す。
前面パネルデザインは、シャーシによって異なることがあります。前面パネルモ
ジ ュ ー ル は 、主 に 電 源 スイッ チ、リセ ットスイッ チ、電 源 LED、ハードドライブ アクティ
ビティ LED、スピーカーなどから構成されます。シャーシの前面パネルモジュール
とこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく
合致していることを確かめてください。
オンボードヘッダーとコネクター はジャンパーで はありません。これらヘッダーとコ
ネクターにはジャンパーキャップを 被せないでください。ヘッダーおよびコネクター
にジャンパーキャップを被せると、マザーボードに永久損傷が起こることがありま
す。
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
