90
Türkçe

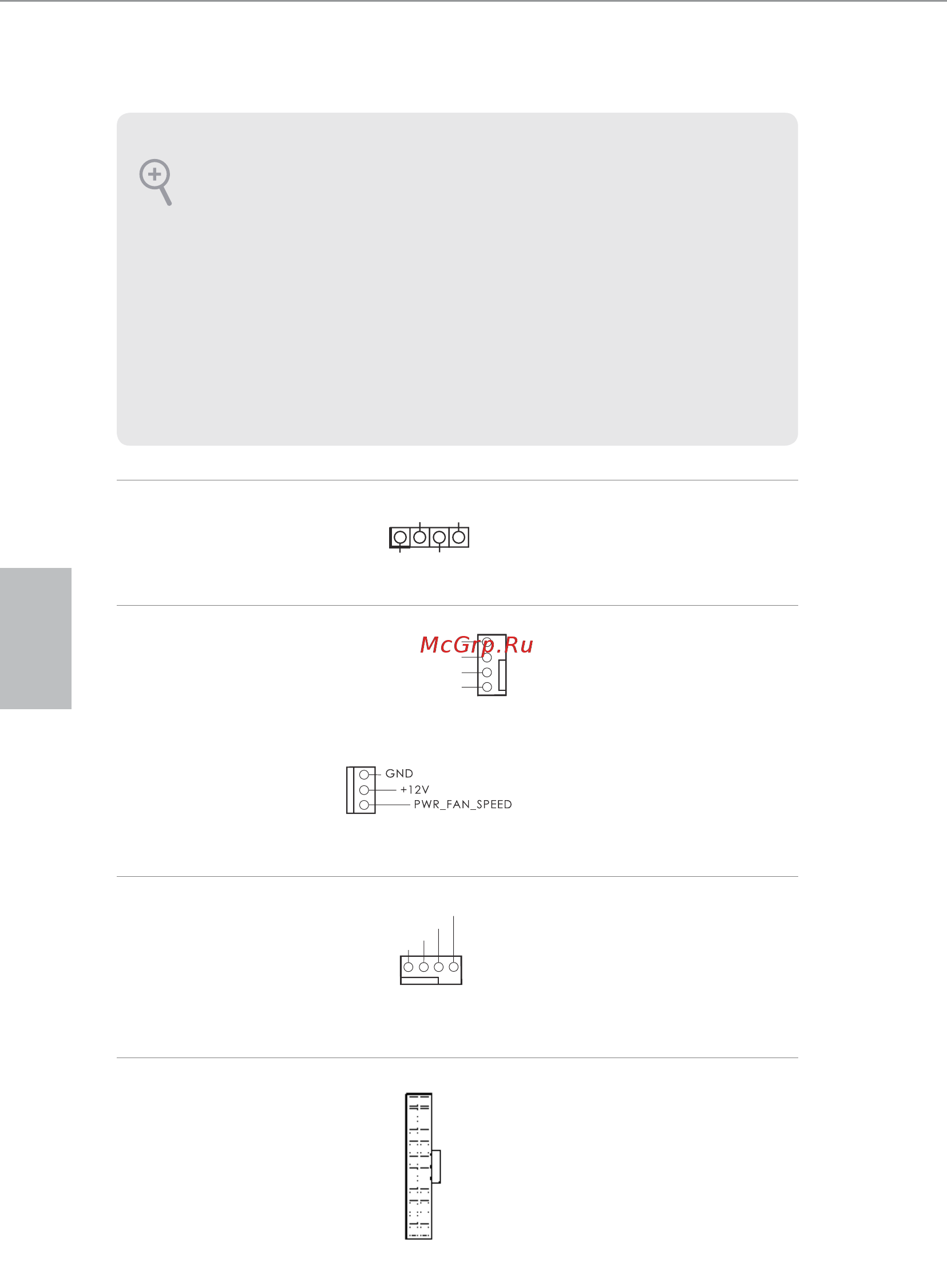

Kasa Hoparlör Bağlantısı
(4-pin SPEAKER1)
(bkz sf.1, No. 14)
Lütfen kasa hoparlörünü
bu bağlantıya takın.
Kasa ve Güç Fanı
Bağlayıcıları
(4-pin CHA_FAN1)
(bkz sf.1, No. 23)
(3-pin PWR_FAN1)
(bkz sf.1, No. 6)
Lütfen fan kablolarını
fan bağlayıcılarına takın
ve siyah teli topraklama
pinine bağlayın.
CPU Fan Bağlayıcıları
(4-pin CPU_FAN1)
(bkz sf.1, No. 2)
Bu anakart, 4-Pin CPU
fan (Sessiz Fan) bağlayıcısı
sağlamaktadır. 3-Pin CPU
fan bağlamak istiyorsanız,
lütfen Pin 1-3'ü kullanın.
ATX Güç Bağlayıcısı
(24-pin ATXPWR1)
(bkz. sf.1, No. 5)
Bu anakart, 24-pin ATX
güç bağlayıcısı sağlamak-
tadır. 20-pin ATX güç
beslemesi kullanmak için,
lütfen Pin 1 ve Pin13'e
bağlayın.
1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün
çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi
gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa
kılavuzundaki talimatları izleyin.
2. Bir AC’97 ses paneli kullanıyorsanız, lütfen bu paneli aşağıdaki adımları izleyerek
ön panel ses bağlantısına takın:
A. Mic_IN (MIC)'i MIC2_L'ye bağlayın.
B. Audio_R (RIN)'i OUT2_R'ye ve Audio_L (LIN)'yi OUT2_L'ye bağlayın.
C. Topraklamayı (GND) Topraklamaya (GND) bağlayın.
D. MIC_RET ve OUT_RET, yalnızca HD ses paneli içindir. Bunları AC'97 ses
panelinden bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için Realtek Denetim panelinde yer alan "FrontMic
(Ön Mikrofon)" Sekmesine tıklayın ve "Recording Volume (Kayıt Sesi Düzeyi)"
değerini ayarlayın.
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
1234
1
+5V
DUMMY
DUMMY
SPEAKER
12
1
24
13
