131
繁體中文
970M Pro3

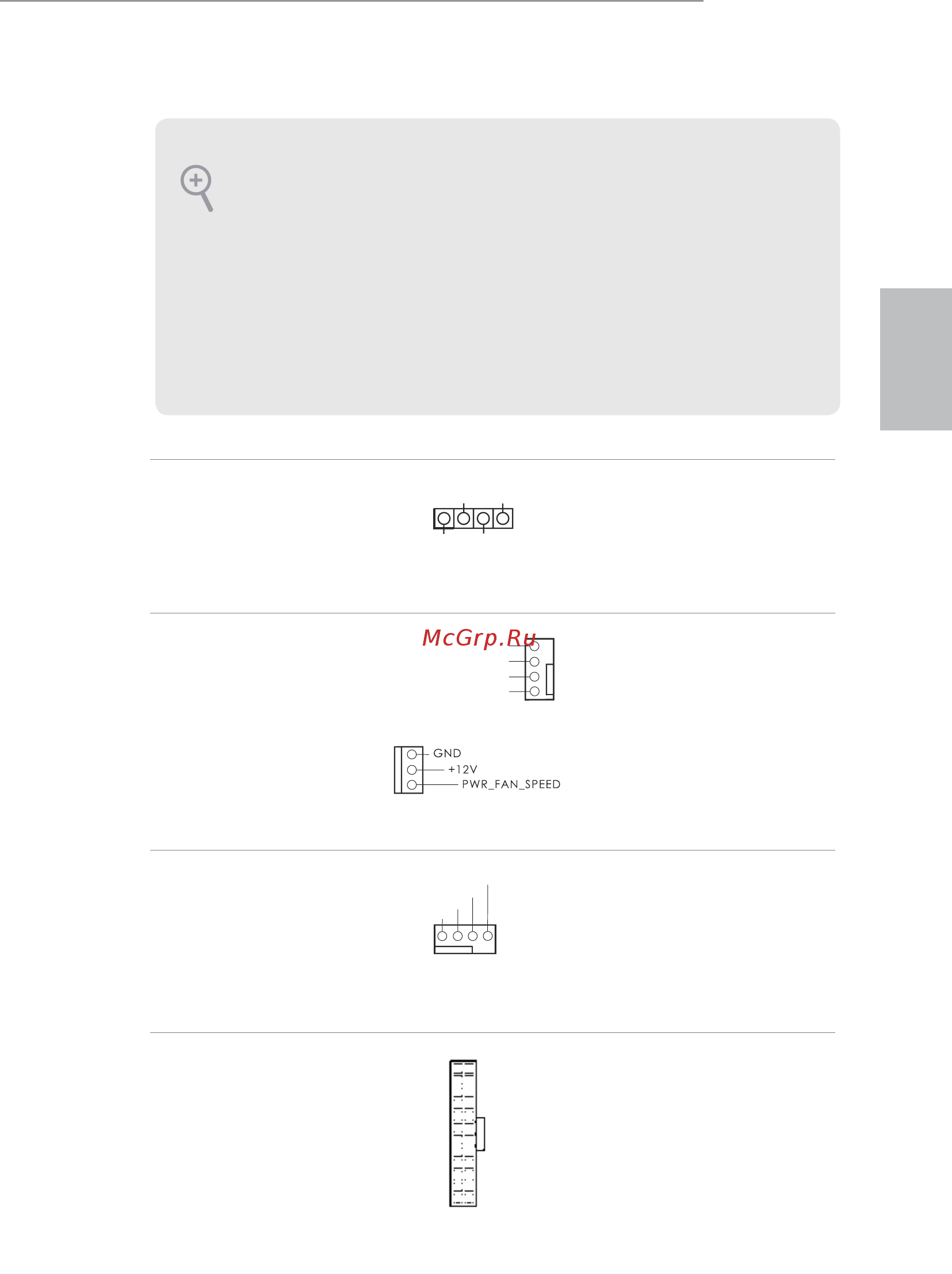

機殼喇叭排針
(4-pin SPEAK ER1)
( 請參閱第 1 頁， 編號 14)
請將機殼喇叭連接至此
排 針。
機殼及電源風扇接頭
(4-pin CHA_FAN1)
( 請參閱第 1 頁， 編號 23)
(3-pin PWR_FAN1)
( 請參閱第 1 頁， 編號 6)
請將風扇纜線連接至風
扇 接 頭，並 比 對 黑 線 及
接 地 針 腳。
CPU 風扇接頭
(4-pin CPU_FAN1)
( 請參閱第 1 頁， 編號 2)
本主機板配備 4-Pin
CPU 風扇 ( 靜音風扇 )
接 頭。若 您 計 畫 連 接
3-Pin CPU 風 扇，請 接
至 Pin 1-3。
ATX 電源接頭
(24-pin ATXPWR1)
( 請參閱第 1 頁，編 號 5)
本主機板配備一組 24-
pin ATX 電源接頭。若
要使用 20-pin ATX 電
源 供 應 器，請 插 入 Pin 1
及 Pin 13。
1.
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須
支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2.
若您使用 AC' 97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC' 97 音訊面
板 上 連 接。
E. 若要啟動前側麥克風，請前往 Realtek 控 制 面 板 中 的「 FrontMic」標 籤 調 整「 錄
音 音 量 」。
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
1234
1
+5V
DUMMY
DUMMY
SPEAKER
12
1
24
13
