84
POZOR: Uređaj služi za korištenje u zatvorenom prostoru.
Bez obzira na sigurnu konstrukciju, upotrebu sigurnosnih
sredstava i dodatnih zaštitnih mjera, uvijek postoji djelomični
rizik od ozljeda nastalih tijekom rada.

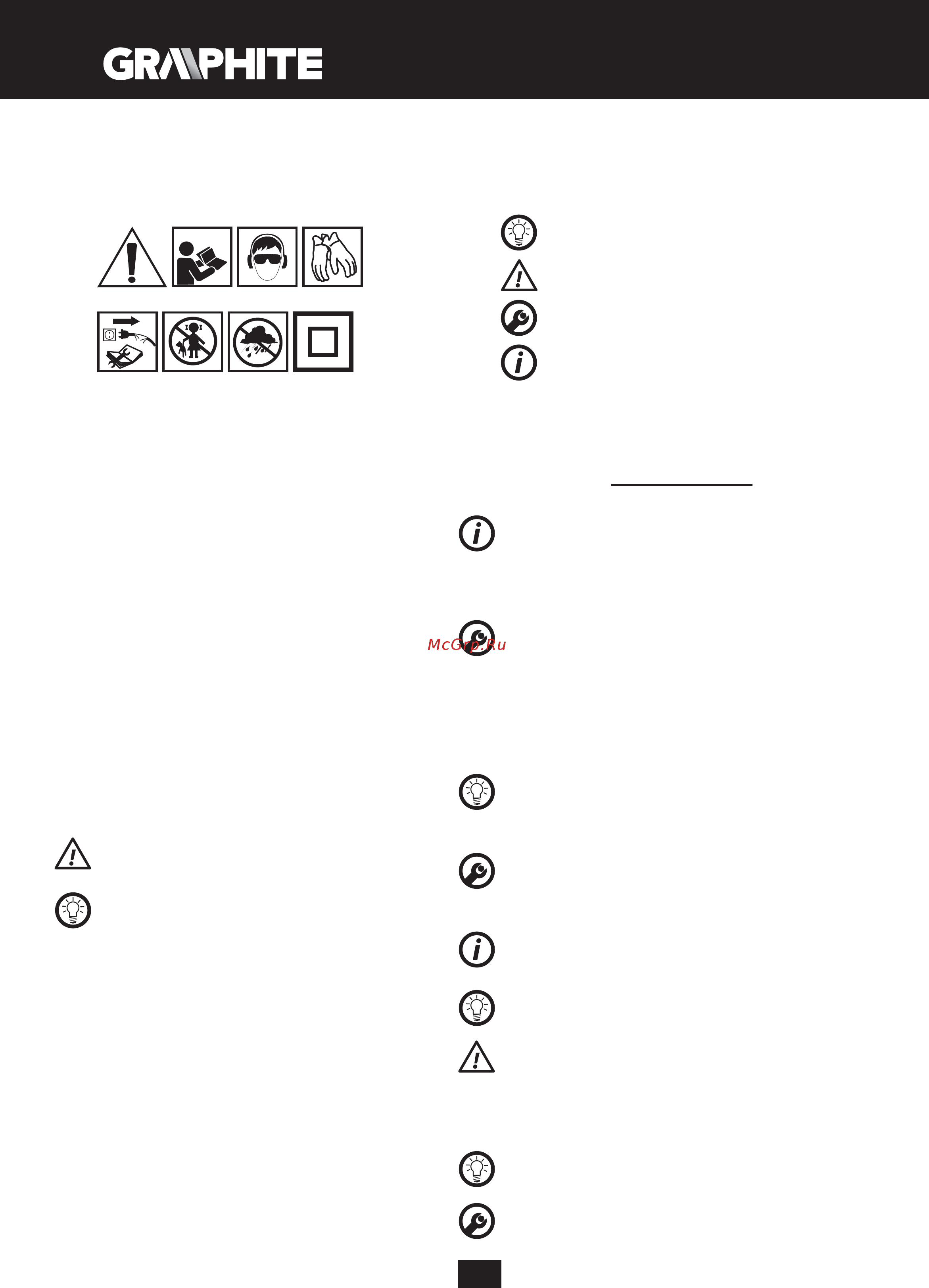

Objašnjenje korištenih piktograma.
1 2 3 4
5 6 7 8
1. Pozor, budite posebno oprezni.
2. Pročitajte upute za upotrebu, poštujte upozorenja i
sigurnosne uvjete koje su u njima navedene!
3. Koristite sredstva individualne zaštite (zaštitne gogle,
antifone).
4. Koristite zaštitne rukavice.
5. Isključite mrežni kabel prije početka svih aktivnosti na
podešavanju ili popravljanju uređaja.
6. Uređaj držite van dohvata djece .
7. Štitite od kiše.
8. Druga klasa zaštite.
KONSTRUKCIJA I NAMJENA
Kutna brusilica je ručni električki alat s izolacijom II klase.
Uređaj pokreće jednofazni komutatorski motor čija je brzina
okretaja reducirana uz pomoć zupčanog kutnog prijenosa.
Možete ga koristiti za brušenje ili za rezanje. Električni alati tog
tipa se koriste za odstranjivanje iz površine metalnih predmeta
svakojakih neravnina, za površinsku obradu spojeva, za rezanje
cijevi sa tankim stjenkama te malih metalnih elemenata itd.
Koristeći odgovarajući alat uz pomoć kutne brusilice možete
koristiti ne samo za rezanje i brušenje, ali također za čišćenje, na
primjer hrđe, bojanih slojeva i slično.
Područja primjene brusilice su radovi šireg spektra vezani
za popravke i konstrukcije, ne samo ti povezani s metalima.
Kutnu brusilicu možete također koristiti za rezanje i brušenje
građevinskih materijala kao što su cigle, kocke za pločnike,
keramičke pločice i slično.
Uređaj je namijenjen isključivo za rad u suhim uvjetima.
Zabranjena je nenamjenska upotreba uređaja.
Nenamjenska upotreba.
• Nemojte obrađivati materijale koje sadrže azbest. Azbest
je karcinogen.
• Nemojte obrađivati materijale, čija prašina je lako
zapaljiva ili eksplozivna. Za vrijeme rada s električnim alatem
dolazi do iskrenja koje bi moglo zapaljiti tu prašinu.
• Ploče za rezanje ne smijete koristiti za brušenje. Ploče
za rezanje rade čelnom površinom i korištenje njihove bočne
površine za brušenje predstavlja opasnost od njihovog oštećenja,
što bi moglo uzrokovati i povrede korisnika.
OPIS GRAFIČKIH STRANICA
Dolje navedeni brojevi se odnose na elemente uređaja koje se
nalaze na grafičkim prikazima ovih uputa.
1. Gumb blokade vretena
2. Prekidač
3. Dodatna drška
4. Štitnik ploče
5. Vanjski plašt
6. Unutarnji plašt
7. Gumb za blokadu prekidača
8. Poklopac ugljene četkice
9. Blokada glavne drške
10. Poluga (štitnika ploče)
* Moguće su male razlike između crteža i proizvoda.
OPIS KORIŠTENIH GRAFIČKIH ZNAKOVA
POZOR
UPOZORENJE
MONTAŽA/POSTAVKE
INFORMACIJA
DIJELOVI I DODATNA OPREMA
1. Štitnik ploče - 1 kom.
2. Posebni ključ - 1 kom.
3. Dodatna drška - 1 kom.
PRIPREMA ZA RAD
MONTAŽA DODATNE DRŠKE
Dodatnu dršku (3) stavite u jedan od otvora na glavi brusilice.
Preporučamo korištenje brusilice s dodatnom drškom. Kad
držite brusilicu s obje ruke (koristeći i dodatnu dršku) smanjujete
opasnost od kontakta ruke s rotirajućom pločom ili četkom, a
isto tako i opasnost od povreda kod povratnog udara.
GLAVNA PREKLOPNA DRŠKA
Prije početka radova možete prilagoditi položaj glavne drške
brusilice tako da vam bude najugodniji za tu vrstu posla. Dršku
možete namjestiti u 3 odabrana položaja, svaki za po 90
O
,
okretanjem prema lijevo ili desno u odnosu na osnovni položaj.
• Pritisnite gumb blokade glavne drške (9) (crtež D).
• Okrenite glavnu dršku na odabran položaj.
• Glavna drška automatski se zaustavlja na tom položaju.
MONTAŽA I REGULACIJA ŠTITNIKA PLOČE
Štitnik ploče štiti korisnika od odlomaka, od slučajnog
kontakta s radnim alatom ili iskrama. Montirajte ga uvijek tako
uz posebnu pozornost da zaštitni dio bude okrenut prema
korisniku.
Konstrukcija pričvršćivanja štitnika ploče omogućava da bez
alata postavite štitnik u optimalni položaj.
• Popustite i odvucite polugu (10) na štitniku ploče (4).
• Okrenite štitnik ploče (4) u odabrani položaj.
• Blokirajte, postupkom spuštanja poluge (10).
Demontaža i regulacija štitnika ploče se odvija suprotnim
redoslijedom do njegove montaže.
ZAMJENA RADNIH ALATA
Za vrijeme zamjene radnih alata koristite zaštitne rukavice.
Gumb za blokadu vretena (1) služi isključivo za blokiranje
vretena brusilice za vrijeme montaže ili demontaže radnog
alata. Zabranjeno je koristit taj gumb kao kočnicu u trenutku
kad se ploča okreće. U tom slučaju bi moglo doći do oštećenja
brusilice ili tjelesnih povreda korisnika.
MONTAŽA PLOČA
U slučaju brusnih ili reznih ploča debljine manje od 3 mm,
maticu vanjskog plašta (5) namjestite tako da plosnata
površina bude od strane ploče (crtež B).
• Pritisnite gumb za blokadu vretena (1).
