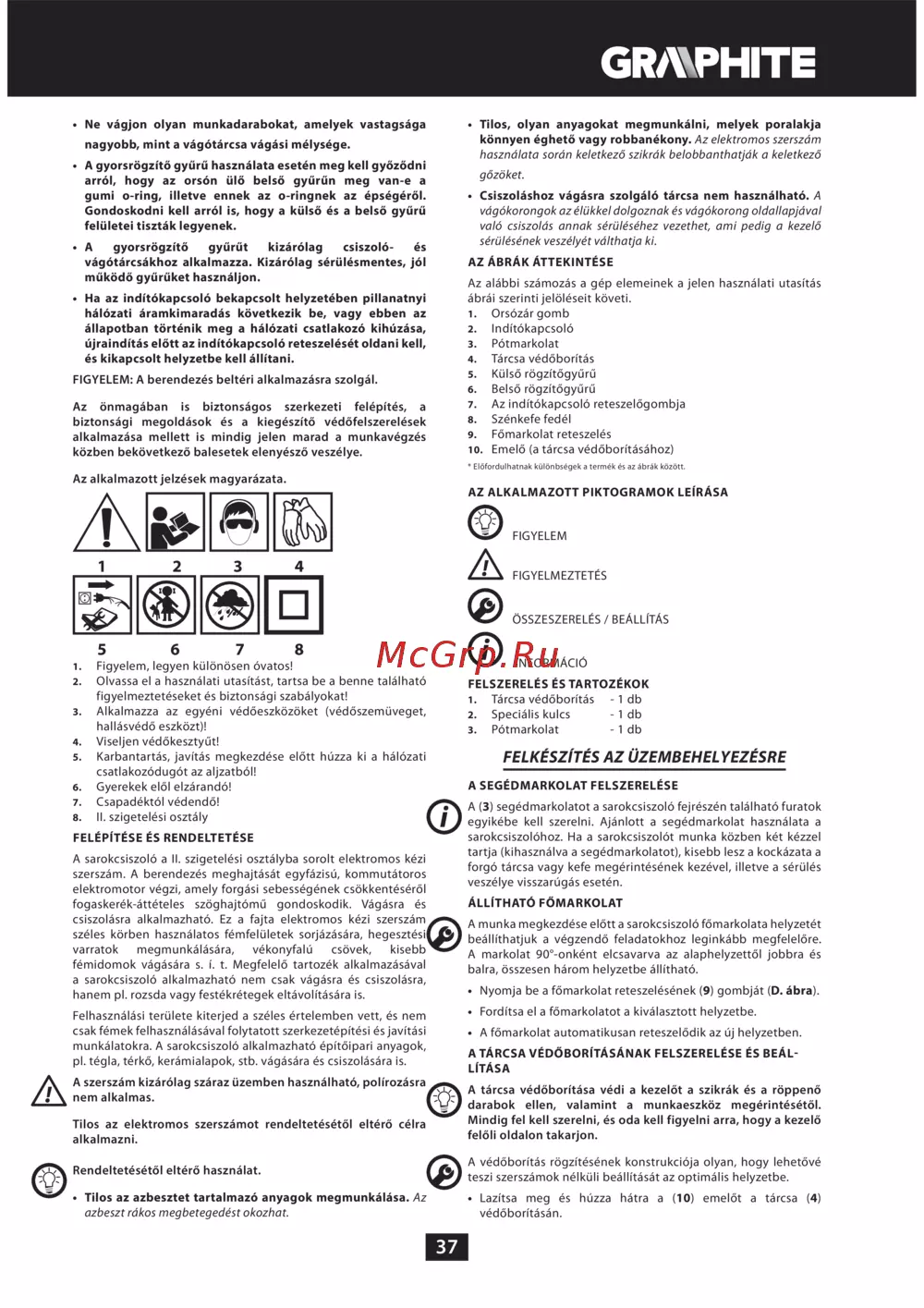

GRAPHITE 59G208 [37/118] Felkészítés az üzembehelyezésre
![GRAPHITE 59G208 [37/118] Felkészítés az üzembehelyezésre](/views2/1382126/page37/bg25.png)
37
• Ne vágjon olyan munkadarabokat, amelyek vastagsága
nagyobb, mint a vágótárcsa vágási mélysége.
• A gyorsrögzítő gyűrű használata esetén meg kell győződni
arról, hogy az orsón ülő belső gyűrűn meg van-e a
gumi o-ring, illetve ennek az o-ringnek az épségéről.
Gondoskodni kell arról is, hogy a külső és a belső gyűrű
felületei tiszták legyenek.
• A gyorsrögzítő gyűrűt kizárólag csiszoló- és
vágótárcsákhoz alkalmazza. Kizárólag sérülésmentes, jól
működő gyűrűket használjon.
• Ha az indítókapcsoló bekapcsolt helyzetében pillanatnyi
hálózati áramkimaradás következik be, vagy ebben az
állapotban történik meg a hálózati csatlakozó kihúzása,
újraindítás előtt az indítókapcsoló reteszelését oldani kell,
és kikapcsolt helyzetbe kell állítani.
FIGYELEM: A berendezés beltéri alkalmazásra szolgál.
Az önmagában is biztonságos szerkezeti felépítés, a
biztonsági megoldások és a kiegészítő védőfelszerelések
alkalmazása mellett is mindig jelen marad a munkavégzés
közben bekövetkező balesetek elenyésző veszélye.
Az alkalmazott jelzések magyarázata.
1 2 3 4
5 6 7 8
1. Figyelem, legyen különösen óvatos!
2. Olvassa el a használati utasítást, tartsa be a benne található
figyelmeztetéseket és biztonsági szabályokat!
3. Alkalmazza az egyéni védőeszközöket (védőszemüveget,
hallásvédő eszközt)!
4. Viseljen védőkesztyűt!
5. Karbantartás, javítás megkezdése előtt húzza ki a hálózati
csatlakozódugót az aljzatból!
6. Gyerekek elől elzárandó!
7. Csapadéktól védendő!
8. II. szigetelési osztály
FELÉPÍTÉSE ÉS RENDELTETÉSE
A sarokcsiszoló a II. szigetelési osztályba sorolt elektromos kézi
szerszám. A berendezés meghajtását egyfázisú, kommutátoros
elektromotor végzi, amely forgási sebességének csökkentéséről
fogaskerék-áttételes szöghajtómű gondoskodik. Vágásra és
csiszolásra alkalmazható. Ez a fajta elektromos kézi szerszám
széles körben használatos fémfelületek sorjázására, hegesztési
varratok megmunkálására, vékonyfalú csövek, kisebb
fémidomok vágására s. í. t. Megfelelő tartozék alkalmazásával
a sarokcsiszoló alkalmazható nem csak vágásra és csiszolásra,
hanem pl. rozsda vagy festékrétegek eltávolítására is.
Felhasználási területe kiterjed a széles értelemben vett, és nem
csak fémek felhasználásával folytatott szerkezetépítési és javítási
munkálatokra. A sarokcsiszoló alkalmazható építőipari anyagok,
pl. tégla, térkő, kerámialapok, stb. vágására és csiszolására is.
A szerszám kizárólag száraz üzemben használható, polírozásra
nem alkalmas.
Tilos az elektromos szerszámot rendeltetésétől eltérő célra
alkalmazni.
Rendeltetésétől eltérő használat.
• Tilos az azbesztet tartalmazó anyagok megmunkálása. Az
azbeszt rákos megbetegedést okozhat.
• Tilos, olyan anyagokat megmunkálni, melyek poralakja
könnyen éghető vagy robbanékony. Az elektromos szerszám
használata során keletkező szikrák belobbanthatják a keletkező
gőzöket.
• Csiszoláshoz vágásra szolgáló tárcsa nem használható. A
vágókorongok az élükkel dolgoznak és vágókorong oldallapjával
való csiszolás annak sérüléséhez vezethet, ami pedig a kezelő
sérülésének veszélyét válthatja ki.
AZ ÁBRÁK ÁTTEKINTÉSE
Az alábbi számozás a gép elemeinek a jelen használati utasítás
ábrái szerinti jelöléseit követi.
1. Orsózár gomb
2. Indítókapcsoló
3. Pótmarkolat
4. Tárcsa védőborítás
5. Külső rögzítőgyűrű
6. Belső rögzítőgyűrű
7. Az indítókapcsoló reteszelőgombja
8. Szénkefe fedél
9. Főmarkolat reteszelés
10. Emelő (a tárcsa védőborításához)
* Előfordulhatnak különbségek a termék és az ábrák között.
AZ ALKALMAZOTT PIKTOGRAMOK LEÍRÁSA
FIGYELEM
FIGYELMEZTETÉS
ÖSSZESZERELÉS / BEÁLLÍTÁS
INFORMÁCIÓ
FELSZERELÉS ÉS TARTOZÉKOK
1. Tárcsa védőborítás - 1 db
2. Speciális kulcs - 1 db
3. Pótmarkolat - 1 db
FELKÉSZÍTÉS AZ ÜZEMBEHELYEZÉSRE
A SEGÉDMARKOLAT FELSZERELÉSE
A (3) segédmarkolatot a sarokcsiszoló fejrészén található furatok
egyikébe kell szerelni. Ajánlott a segédmarkolat használata a
sarokcsiszolóhoz. Ha a sarokcsiszolót munka közben két kézzel
tartja (kihasználva a segédmarkolatot), kisebb lesz a kockázata a
forgó tárcsa vagy kefe megérintésének kezével, illetve a sérülés
veszélye visszarúgás esetén.
ÁLLÍTHATÓ FŐMARKOLAT
A munka megkezdése előtt a sarokcsiszoló főmarkolata helyzetét
beállíthatjuk a végzendő feladatokhoz leginkább megfelelőre.
A markolat 90°-onként elcsavarva az alaphelyzettől jobbra és
balra, összesen három helyzetbe állítható.
• Nyomja be a főmarkolat reteszelésének (9) gombját (D. ábra).
• Fordítsa el a főmarkolatot a kiválasztott helyzetbe.
• A főmarkolat automatikusan reteszelődik az új helyzetben.
A TÁRCSA VÉDŐBORÍTÁSÁNAK FELSZERELÉSE ÉS BEÁL
LÍTÁSA
A tárcsa védőborítása védi a kezelőt a szikrák és a röppenő
darabok ellen, valamint a munkaeszköz megérintésétől.
Mindig fel kell szerelni, és oda kell figyelni arra, hogy a kezelő
felőli oldalon takarjon.
A védőborítás rögzítésének konstrukciója olyan, hogy lehetővé
teszi szerszámok nélküli beállítását az optimális helyzetbe.
• Lazítsa meg és húzza hátra a (10) emelőt a tárcsa (4)
védőborításán.
