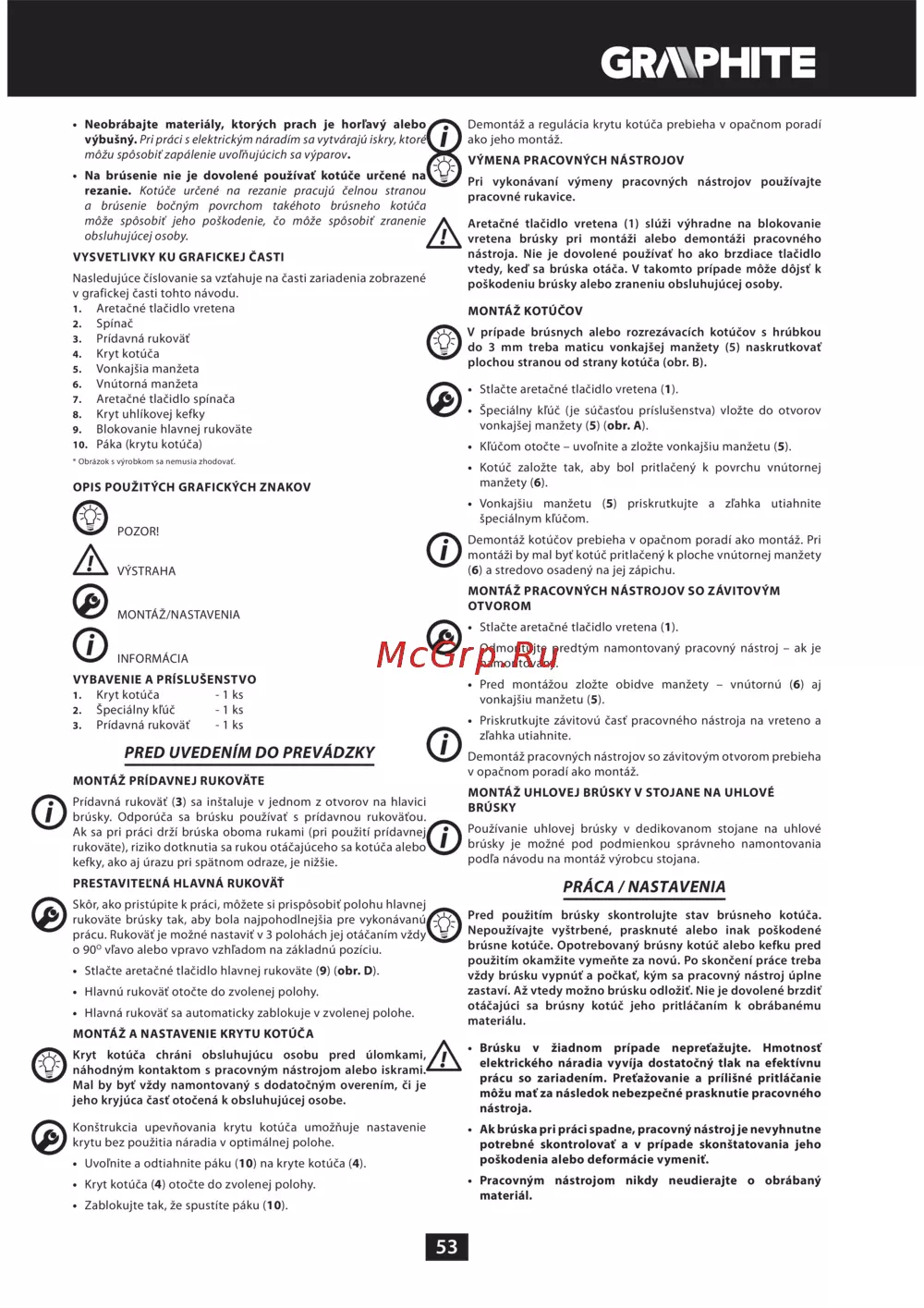

53
• Neobrábajte materiály, ktorých prach je horľavý alebo
výbušný. Pri práci s elektrickým náradím sa vytvárajú iskry, ktoré
môžu spôsobiť zapálenie uvoľňujúcich sa výparov.
• Na brúsenie nie je dovolené používať kotúče určené na
rezanie. Kotúče určené na rezanie pracujú čelnou stranou
a brúsenie bočným povrchom takéhoto brúsneho kotúča
môže spôsobiť jeho poškodenie, čo môže spôsobiť zranenie
obsluhujúcej osoby.
VYSVETLIVKY KU GRAFICKEJ ČASTI
Nasledujúce číslovanie sa vzťahuje na časti zariadenia zobrazené
v grafickej časti tohto návodu.
1. Aretačné tlačidlo vretena
2. Spínač
3. Prídavná rukoväť
4. Kryt kotúča
5. Vonkajšia manžeta
6. Vnútorná manžeta
7. Aretačné tlačidlo spínača
8. Kryt uhlíkovej kefky
9. Blokovanie hlavnej rukoväte
10. Páka (krytu kotúča)
* Obrázok s výrobkom sa nemusia zhodovať.
OPIS POUŽITÝCH GRAFICKÝCH ZNAKOV
POZOR!
VÝSTRAHA
MONTÁŽ/NASTAVENIA
INFORMÁCIA
VYBAVENIE A PRÍSLUŠENSTVO
1. Kryt kotúča - 1 ks
2. Špeciálny kľúč - 1 ks
3. Prídavná rukoväť - 1 ks
PRED UVEDENÍM DO PREVÁDZKY
MONTÁŽ PRÍDAVNEJ RUKOVÄTE
Prídavná rukoväť (3) sa inštaluje v jednom z otvorov na hlavici
brúsky. Odporúča sa brúsku používať s prídavnou rukoväťou.
Ak sa pri práci drží brúska oboma rukami (pri použití prídavnej
rukoväte), riziko dotknutia sa rukou otáčajúceho sa kotúča alebo
kefky, ako aj úrazu pri spätnom odraze, je nižšie.
PRESTAVITEĽNÁ HLAVNÁ RUKOVÄŤ
Skôr, ako pristúpite k práci, môžete si prispôsobiť polohu hlavnej
rukoväte brúsky tak, aby bola najpohodlnejšia pre vykonávanú
prácu. Rukoväť je možné nastaviť v 3 polohách jej otáčaním vždy
o 90
O
vľavo alebo vpravo vzhľadom na základnú pozíciu.
• Stlačte aretačné tlačidlo hlavnej rukoväte (9) (obr. D).
• Hlavnú rukoväť otočte do zvolenej polohy.
• Hlavná rukoväť sa automaticky zablokuje v zvolenej polohe.
MONTÁŽ A NASTAVENIE KRYTU KOTÚČA
Kryt kotúča chráni obsluhujúcu osobu pred úlomkami,
náhodným kontaktom s pracovným nástrojom alebo iskrami.
Mal by byť vždy namontovaný s dodatočným overením, či je
jeho kryjúca časť otočená k obsluhujúcej osobe.
Konštrukcia upevňovania krytu kotúča umožňuje nastavenie
krytu bez použitia náradia v optimálnej polohe.
• Uvoľnite a odtiahnite páku (10) na kryte kotúča (4).
• Kryt kotúča (4) otočte do zvolenej polohy.
• Zablokujte tak, že spustíte páku (10).
Demontáž a regulácia krytu kotúča prebieha v opačnom poradí
ako jeho montáž.
VÝMENA PRACOVNÝCH NÁSTROJOV
Pri vykonávaní výmeny pracovných nástrojov používajte
pracovné rukavice.
Aretačné tlačidlo vretena (1) slúži výhradne na blokovanie
vretena brúsky pri montáži alebo demontáži pracovného
nástroja. Nie je dovolené používať ho ako brzdiace tlačidlo
vtedy, keď sa brúska otáča. V takomto prípade môže dôjsť k
poškodeniu brúsky alebo zraneniu obsluhujúcej osoby.
MONTÁŽ KOTÚČOV
V prípade brúsnych alebo rozrezávacích kotúčov s hrúbkou
do 3 mm treba maticu vonkajšej manžety (5) naskrutkovať
plochou stranou od strany kotúča (obr. B).
• Stlačte aretačné tlačidlo vretena (1).
• Špeciálny kľúč (je súčasťou príslušenstva) vložte do otvorov
vonkajšej manžety (5) (obr. A).
• Kľúčom otočte – uvoľnite a zložte vonkajšiu manžetu (5).
• Kotúč založte tak, aby bol pritlačený k povrchu vnútornej
manžety (6).
• Vonkajšiu manžetu (5) priskrutkujte a zľahka utiahnite
špeciálnym kľúčom.
Demontáž kotúčov prebieha v opačnom poradí ako montáž. Pri
montáži by mal byť kotúč pritlačený k ploche vnútornej manžety
(6) a stredovo osadený na jej zápichu.
MONTÁŽ PRACOVNÝCH NÁSTROJOV SO ZÁVITOVÝM
OTVOROM
• Stlačte aretačné tlačidlo vretena (1).
• Odmontujte predtým namontovaný pracovný nástroj – ak je
namontovaný.
• Pred montážou zložte obidve manžety – vnútornú (6) aj
vonkajšiu manžetu (5).
• Priskrutkujte závitovú časť pracovného nástroja na vreteno a
zľahka utiahnite.
Demontáž pracovných nástrojov so závitovým otvorom prebieha
v opačnom poradí ako montáž.
MONTÁŽ UHLOVEJ BRÚSKY V STOJANE NA UHLOVÉ
BRÚSKY
Používanie uhlovej brúsky v dedikovanom stojane na uhlové
brúsky je možné pod podmienkou správneho namontovania
podľa návodu na montáž výrobcu stojana.
PRÁCA / NASTAVENIA
Pred použitím brúsky skontrolujte stav brúsneho kotúča.
Nepoužívajte vyštrbené, prasknuté alebo inak poškodené
brúsne kotúče. Opotrebovaný brúsny kotúč alebo kefku pred
použitím okamžite vymeňte za novú. Po skončení práce treba
vždy brúsku vypnúť a počkať, kým sa pracovný nástroj úplne
zastaví. Až vtedy možno brúsku odložiť. Nie je dovolené brzdiť
otáčajúci sa brúsny kotúč jeho pritláčaním k obrábanému
materiálu.
• Brúsku v žiadnom prípade nepreťažujte. Hmotnosť
elektrického náradia vyvíja dostatočný tlak na efektívnu
prácu so zariadením. Preťažovanie a prílišné pritláčanie
môžu mať za následok nebezpečné prasknutie pracovného
nástroja.
• Ak brúska pri práci spadne, pracovný nástroj je nevyhnutne
potrebné skontrolovať a v prípade skonštatovania jeho
poškodenia alebo deformácie vymeniť.
• Pracovným nástrojom nikdy neudierajte o obrábaný
materiál.
