- 13 -
ЭКСПЛУАТАЦИЯ
ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
2.10

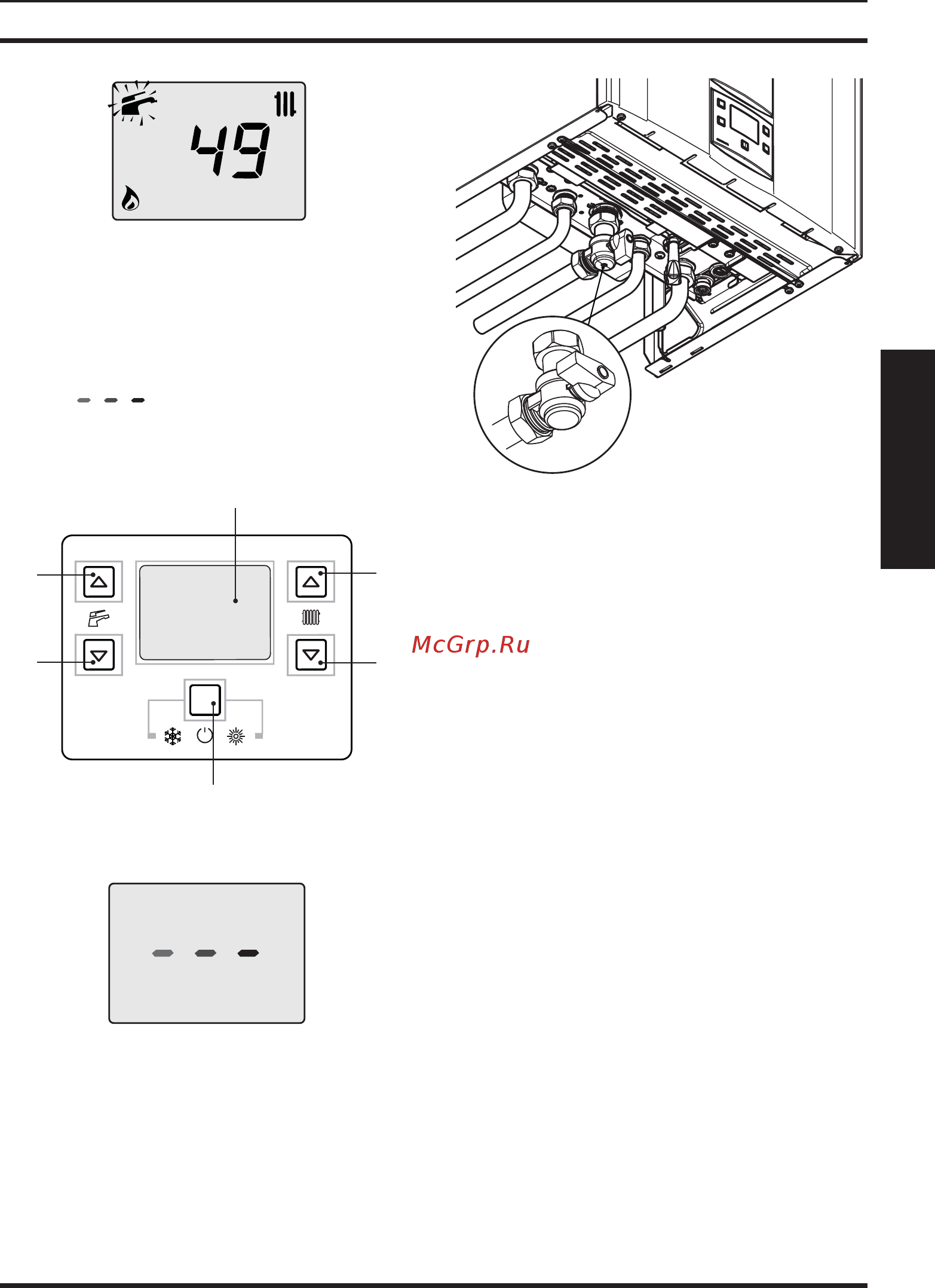

2.5 Выключение
Держите нажатой в течение 2 сек. кнопку 12
(Рисунок 2.11), пока на дисплее не появится
символ
(последовательно загораю-
щиеся тире, символизирующие движение),
см. (Рисунок 2.12).
2.11
10
11
12
13
14
15
2.12
Если Вы планируете не использовать котел в
течение длительного времени, необходимо:
• отключить его от сети электропитания;
• перекрыть краны котла (Рисунок 2.13);
2.13
Положение
"закрыто"
• в случае необходимости опорожнить ги-
дравлические контуры, см. раздел "Опо-
рожнение контура системы горячего водо-
снабжения" на с. 60 и раздел "Опорожнение
контура системы отопления" на с. 60.
