Biasi Rinnova 28S [50/68] Подготовка к эксплуатации
![Biasi Rinnova 28S [50/68] Подготовка к эксплуатации](/views2/1403771/page50/bg32.png)
- 50 -
УСТАНОВКА
ПОДГОТОВКА К ЭКСПЛУАТАЦИИ
6 ПОДГОТОВКА К ЭКСПЛУАТАЦИИ
6.1 Предупреждение
Перед выполнением описанных
далее операций, убедитесь, что
двухполюсный выключатель,
предусмотренный при установке,
находится в положении "выклю-
чен".
6.2 Последовательность операций

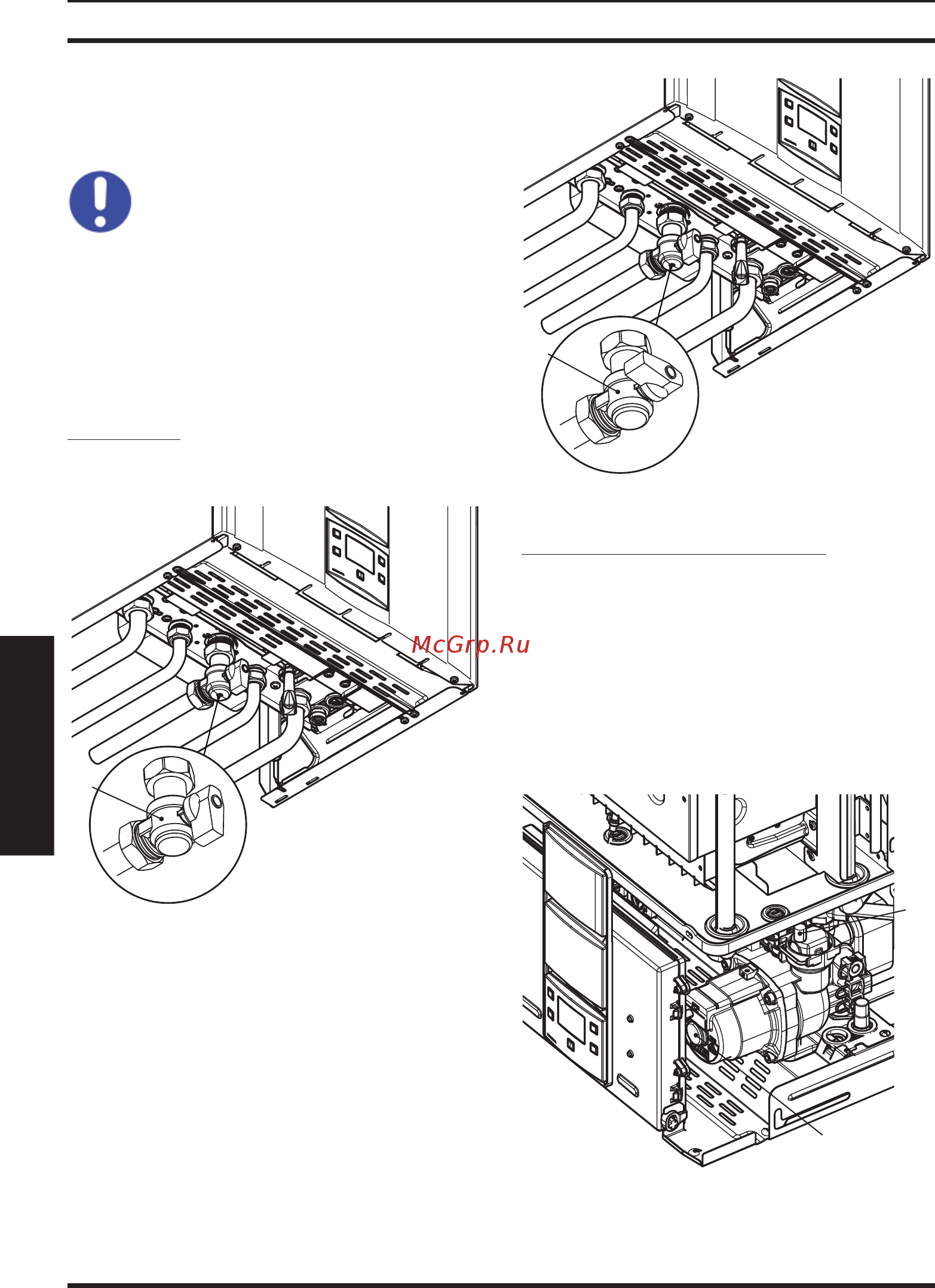

Подача газа
• Открыть кран газового счетчика и котла 5,
см. Рисунок 6.1.
6.1
Положение
"открыто"
5
• Проверить герметичность газового соедине-
ния, нанеся мыльный раствор или подобное
средство.
• Закрыть газовый кран 5 (Рисунок 6.2).
6.2
Положение
"закрыто"
5
Наполнение системы отопления
• Снять переднюю панель корпуса, см. раздел
"Снятие внешних панелей" на с. 59.
• Открыть краны системы, предусмотренные
при установке.
• Открыть один или несколько кранов горячей
воды, чтобы выпустить воздух из труб.
• Ослабить пробку автоматического воздухо-
выпускного клапана 27, см. Рисунок 6.3.
6.3
25
27
• Открыть краны радиаторов.
• Наполнить систему отопления, см. раздел
"Наполнение контура отопления" на с. 14.
