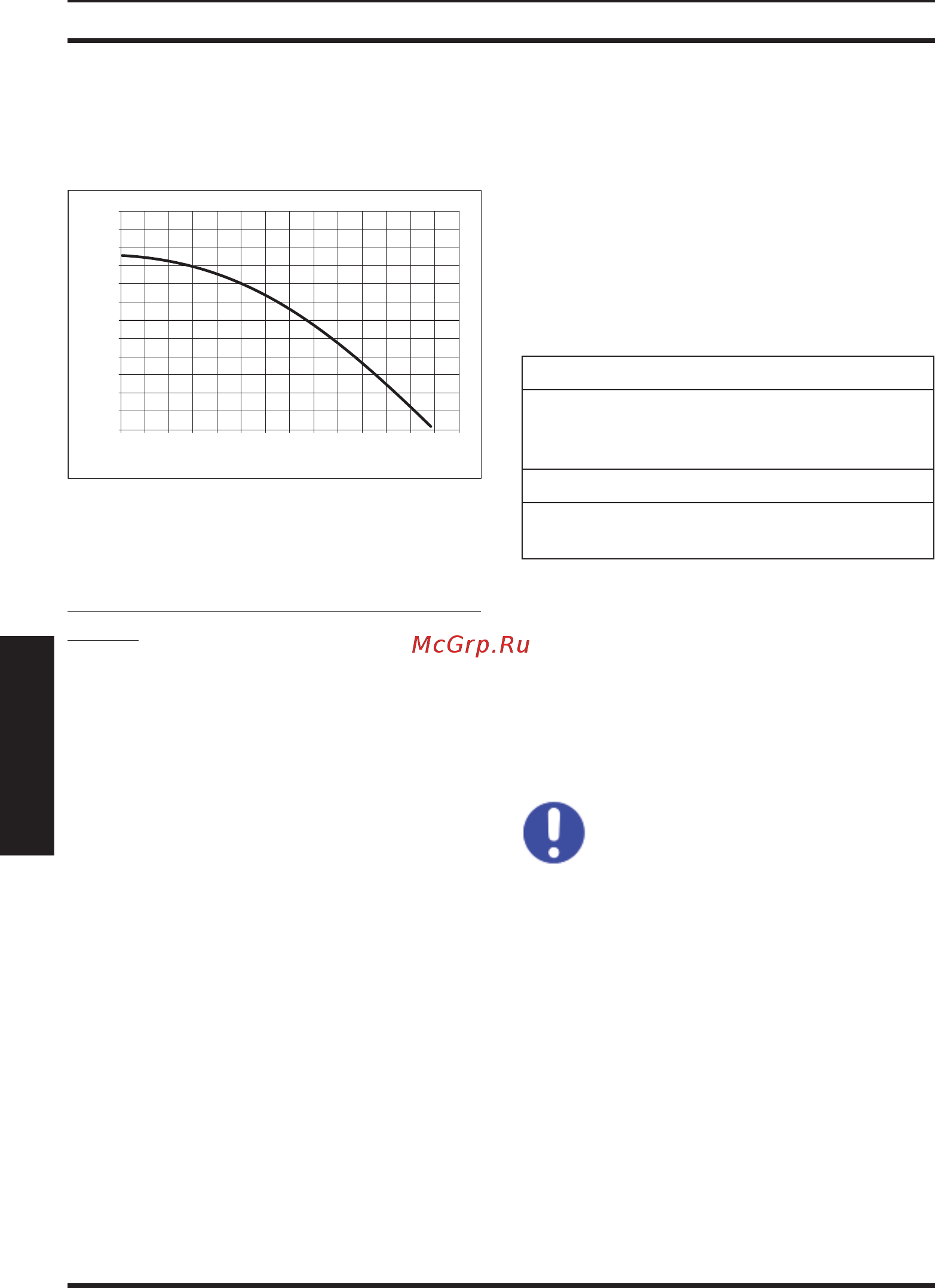

- 30 -
УСТАНОВКА
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
4.8 Гидравлическая характеристика
Гидравлическая характеристика представля-
ет собой зависимость давления (напора), до-
пустимого в системе отопления от расхода.
4.4
0,0
0,1
0,2
0,3
0,4
0,5
0,6
0 200 400 600 800 1000 1200 1400
bar
l/h
Потери при загрузке котла уже были вычтены.
Расход при закрытых термостатических
кранах
Котел оснащен автоматическим байпасом
(обводным контуром), который защищает
первичный теплообменник.
В случае чрезмерного уменьшения или пол-
ной блокировки циркуляции воды в систе-
ме отопления из-за закрытия термостатиче-
ских клапанов или кранов элементов конту-
ра, бай пас обеспечивает минимальную цир-
куляцию воды внутри первичного теплооб-
менника.
Бай пас откалиброван на разницу давлений
приблизительно в 0,3-0,4 бар.
4.9 Расширительный бак
Разница высоты между предохранительным
клапаном и самой высокой точкой системы
может составлять максимум 10 метров.
В случае большей разницы необходимо уве-
личить давление предварительного напол-
нения расширительного бака и системы в
холодном состоянии на 0,1 бар при каждом
увеличении на 1 метр.
4.5
Общая емкость л 7,0
Давление
предварительного
наполнения
кПа 100
бар 1,0
Полезная емкость л 3,5
Максимальная емкость
системы*
л 109
* При условиях:
• средней максимальной температуры си-
стемы 85°C;
• начальной температуры наполнения си-
стемы 10°C.
Для систем с емкостью, превы-
шающей максимальную емкость
системы (указанную в таблице)
необходимо предусмотреть до-
полнительный расширитель-
ный бак.
