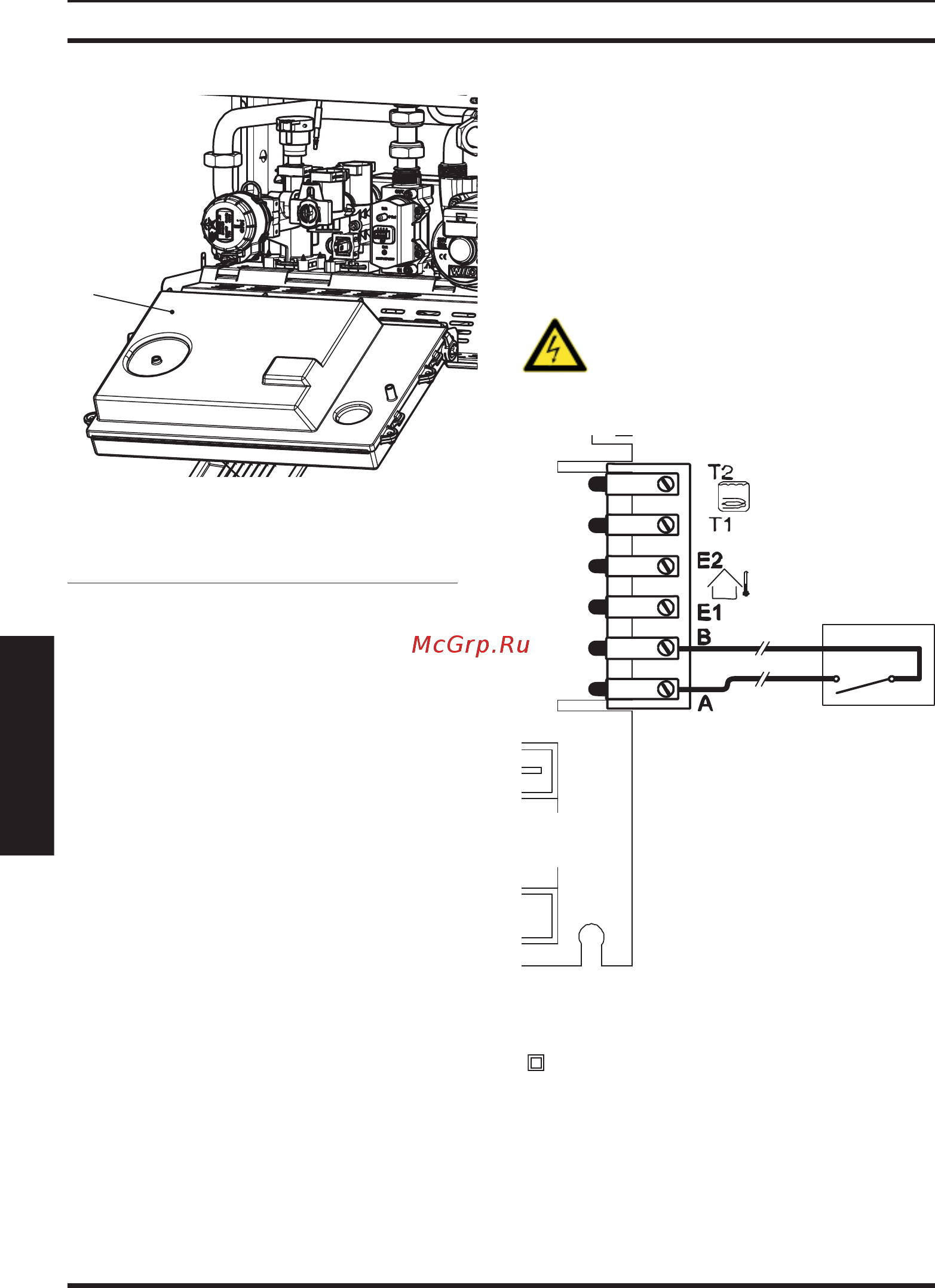

![Biasi Rinnova 28S [40/68] Установка](/views2/1403771/page40/bg28.png)
- 40 -
УСТАНОВКА
УСТАНОВКА
L
5.19
Подсоединение к сети электропитания
• Подсоедините токопроводящий кабель
к всеполюсному выключателю, соблюдая
соответствие линии (коричневый провод)
и ней трали (голубой провод).
• Подсоедините заземляющий провод
(желтый/зеленый) к надежной системе
заземления.
Кабель или провод электропитания должен
иметь сечение не менее 0,75 мм
2
, должен
находиться на безопасном расстоянии от
источников тепла и режущих предметов и
во всем соответствовать действующим тех-
ническим нормам.
5.9 Подсоединение комнатного тер-
мостата или зоновых клапанов
Чтобы подсоединить комнатный термостат, ис-
пользуйте клеммные колодки (Рисунок 5.20).
Установка комнатного термостата ис-
ключает установку пульта дистанцион-
ного управления.
При подсоединении любого типа комнат-
ного термостата необходимо снять элек-
трическую перемычку между “А и В”.
Электропровода комнатного термостата не-
обходимо вставить между зажимами “А и В”
(Рисунок 5.20).
Ни в коем случае не подсоеди-
няйте провода под напряжени-
ем к зажимам “А и В”.
5.20
T
1
6
X11
Чистые контакты
комнатного
термостата
Электрон-
ная плата
котла
Термостат должен иметь изоляцию класса II
(
) или должен быть подсоединен к систе-
ме заземления.
