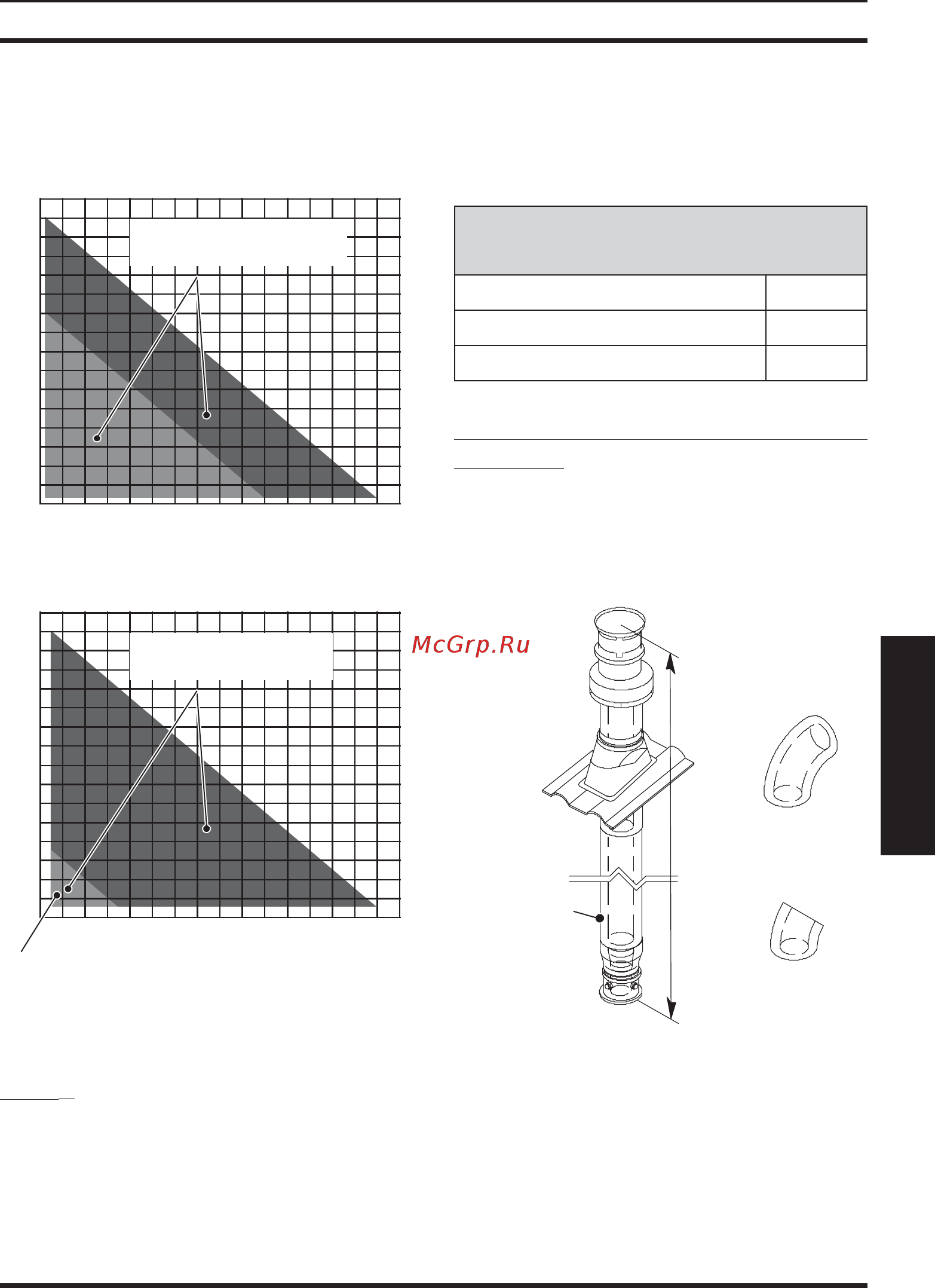

![Biasi Rinnova 28S [37/68] Установка](/views2/1403771/page37/bg25.png)
- 37 -
УСТАНОВКА
УСТАНОВКА
Чтобы определить допустимую максималь-
ную длину трубы для забора воздуха и ды-
моотвода, см. таблицы, приведенные ниже:
0
2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
0 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32
Участок, действительный для
расчета длины трубы для
забора воздуха/дымоотвода
забор воздуха "b" (м)
С диафрагмой
47 мм
Без
диафрагмы
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
012345678910111213141516
Участок для расчета длины
трубы для забора
воздуха/дымоотвода
забор воздуха "b" (м)
С диафрагмой
50 мм
Без
диафрагмы
дымоотвод "а" (м)
дымоотвод "а" (м)
Модель 24 кВт
Модель 32 кВт
5.13
ТИП C62
При использовании трубопроводов и тер-
миналов другого производителя (типа C
62)
необходимо, чтобы они были совместимы-
ми с данной системой, а дымовой трубопро-
вод был сделан из материалов, стойких к
продуктам конденсации.
При определении параметров труб необхо-
димо учитывать их воздушное сопротивле-
ние работе вентилятора:
Полезное статическое давление при
номинальной тепловой мощности
M290.24CM/.. 120 Па
M290.28CM/.. 100 Па
M290.32CM/.. 100 Па
Комплект дымоотвода через крышу (Ри-
сунок 5.14)
Коаксиальная труба Ø 80/125 мм номиналь-
ной высоты 0,96 м.
Этот комплект позволяет выводить дым не-
посредственно через крышу.
5.14
L max
90°
45°
Ø 125
C32
Для достижения максимальной высоты в на-
личии имеются удлинители.
Максимальная высота (L Рисунок 5.14) с уд-
линителями составляет:
