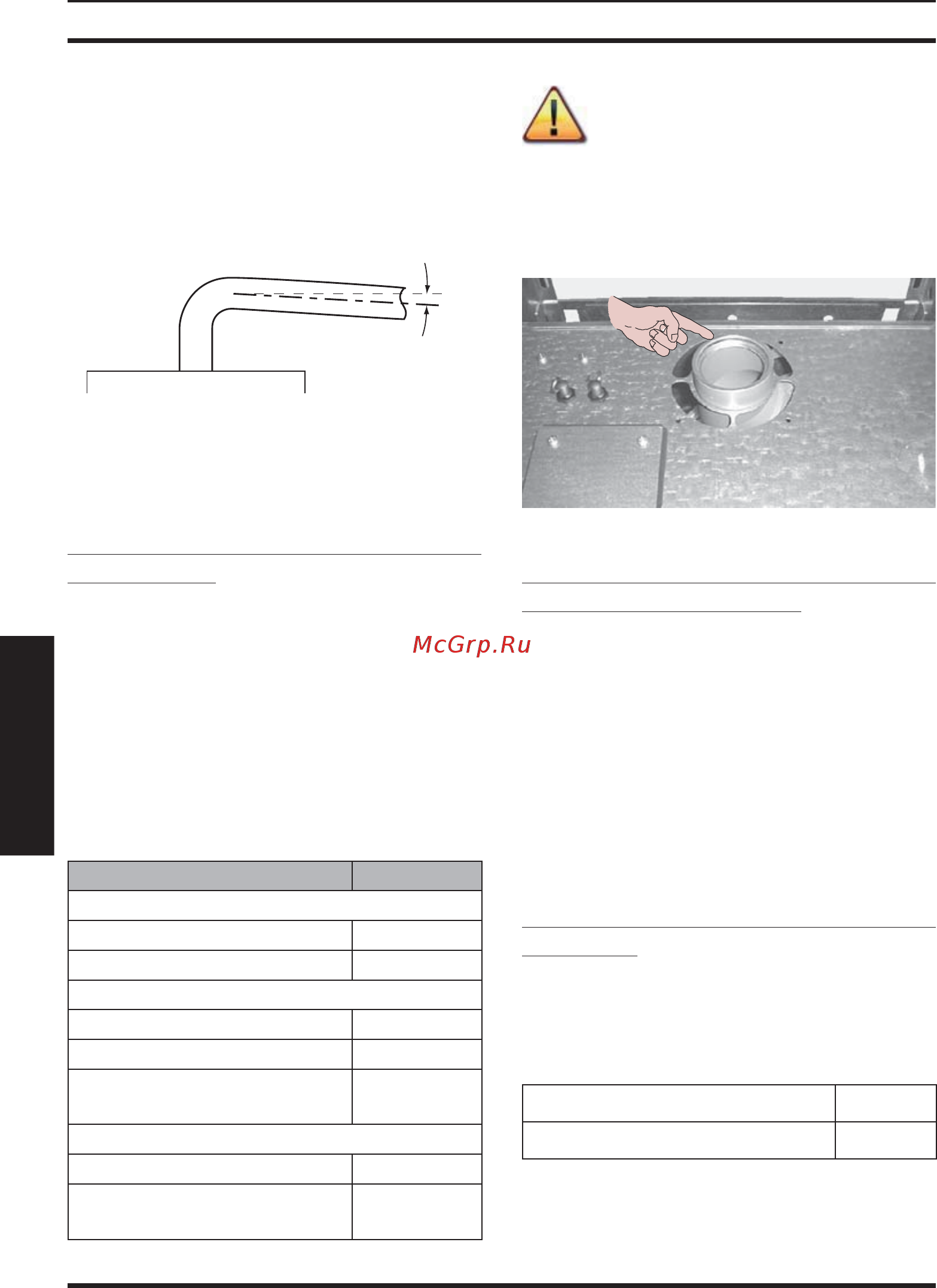

- 34 -
УСТАНОВКА
УСТАНОВКА
Необходимо соблюдать общие
инструкции по установке гори-
зонтальных участков и предусмо-
треть одно или несколько приспо-
соблений для сбора конденсата в
соответствующих местах.
5.5
1,5°
В наличии имеются описанные ниже ком-
плекты для подсоединения к котлу.
Настенный дымоотводный комплект
(Рисунок 5.8 A)
Коаксиальная труба Ø 60/100 мм номиналь-
ной длины (L Рисунок 5.8) 915 мм.
Этот комплект позволяет осуществлять ды-
моотвод в стену сзади или сбоку от котла.
Минимальная, а также максимальная дли-
на трубы при использовании удлинителей
должны соответствовать следующим пара-
метрам:
5.6
Коаксиальные Ø 60/100 мм
Диафрагма
M290.24CM/...
Для длины от 0,5 м до 2 м
ø 38 мм
Для длины от 2 м до 4 м ø 44 мм
M290.28CM/...
Для длины от 0,5 м до 1 м
ø 41 мм
Для длины от 1 м до 2 м ø 47 мм
Для длины от 2 м до 4 м без диа-
фрагмы
M290.32CM/...
Для длины от 0,5 м до 1 м
ø 41 мм
Для длины от 1 м до 2,7 м
без диа-
фрагмы
При установке или снятии диа-
фрагмы необходимо выполнить
следующие инструкции, см. Ри-
сунок 5.6.
Диафрагму необходимо распо-
ложить таким образом, см. Рису-
нок 5.7.
5.7
Вертикальный комплект дымоотвода с
коленом 90 ° (Рисунок 5.8 В)
Коаксиальная труба Ø 60/100 мм (Рисунок 5.8).
Этот комплект позволяет поднять ось отво-
да котла на 635 мм.
Минимальная, а также максимальная дли-
на трубы при использовании удлинителей
должны соответствовать параметрам, при-
веденным в предыдущих таблицах.
Вывод трубы должен располагаться строго
горизонтально.
Дополнительные колена 45 ° или 90 ° (Ри-
сунок 5.8 C)
Коаксиальные колена Ø 60/100 мм. При
установке этих колен в трубе максимальная
длина дымоотвода уменьшается таким об-
разом:
Для колена 45 ° уменьшение 0,5 м
Для колена 90 ° уменьшение 1 м
