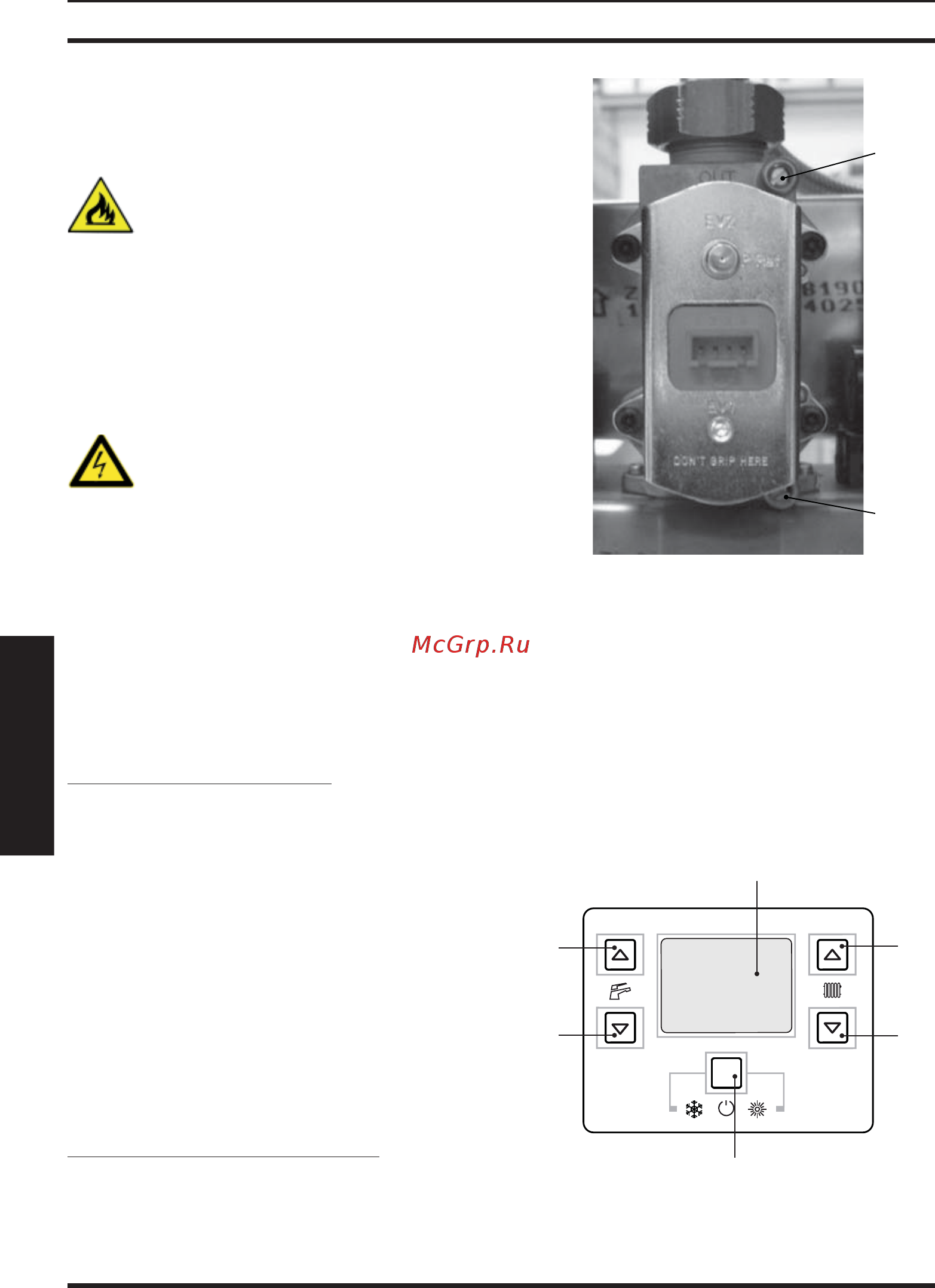

- 52 -
УСТАНОВКА
ПРОВЕРКА РЕГУЛИРОВКИ ГАЗА
7 ПРОВЕРКА РЕГУЛИРОВКИ ГАЗА
7.1 Предупреждение
Измерив давление газа, необхо-
димо тщательно закрыть отво-
ды, использованные для замера
давления.
После проведения всех операций
по регулировке газа необходимо
опломбировать регулировки кла-
пана.
Внимание, опасность удара током!
Во время операций, описанных
в этом разделе, котел находится
под напряжением.
Категорически запрещается при-
касаться к электрическим частям.
7.2 Операции и установка газа
• Снять переднюю панель корпуса, см. раз-
дел "Снятие внешних панелей" на с. 59.
Проверка давления в сети
Выключив котел (приведя в нерабочее со-
стояние), проверьте давление питания при
помощи отвода 30 см. Рисунок 7.1 и срав-
ните считанное значение со значениями,
приведенными в таблице "Давление газа
на подаче" в разделе "Технические данные
M290.24СM/..." на с. 24 , "Технические данные
M290.28СM/..." на с. 26 и "Технические данные
M290.32CM/..." на с.28.
• Тщательно закройте отвод для замера дав-
ления 30 см. Рисунок 7.1.
Проверка давления на горелке
• Откройте отвод для замера давления 30 см.
Рисунок 7.1 и подсоедините манометр.
7.1
30
31
• Войдите в "режим программирования", на-
жав одновременно и удерживая в течение
10 секунд кнопки 12-13-14 (Рисунок 7.2) до
появления на ЖК дисплее кода P01, кото-
рый сменяется значением параметра, ука-
зывая на вход в "параметр 01" (Рисунок
7.3).
7.2
10
11
12
13
14
15
