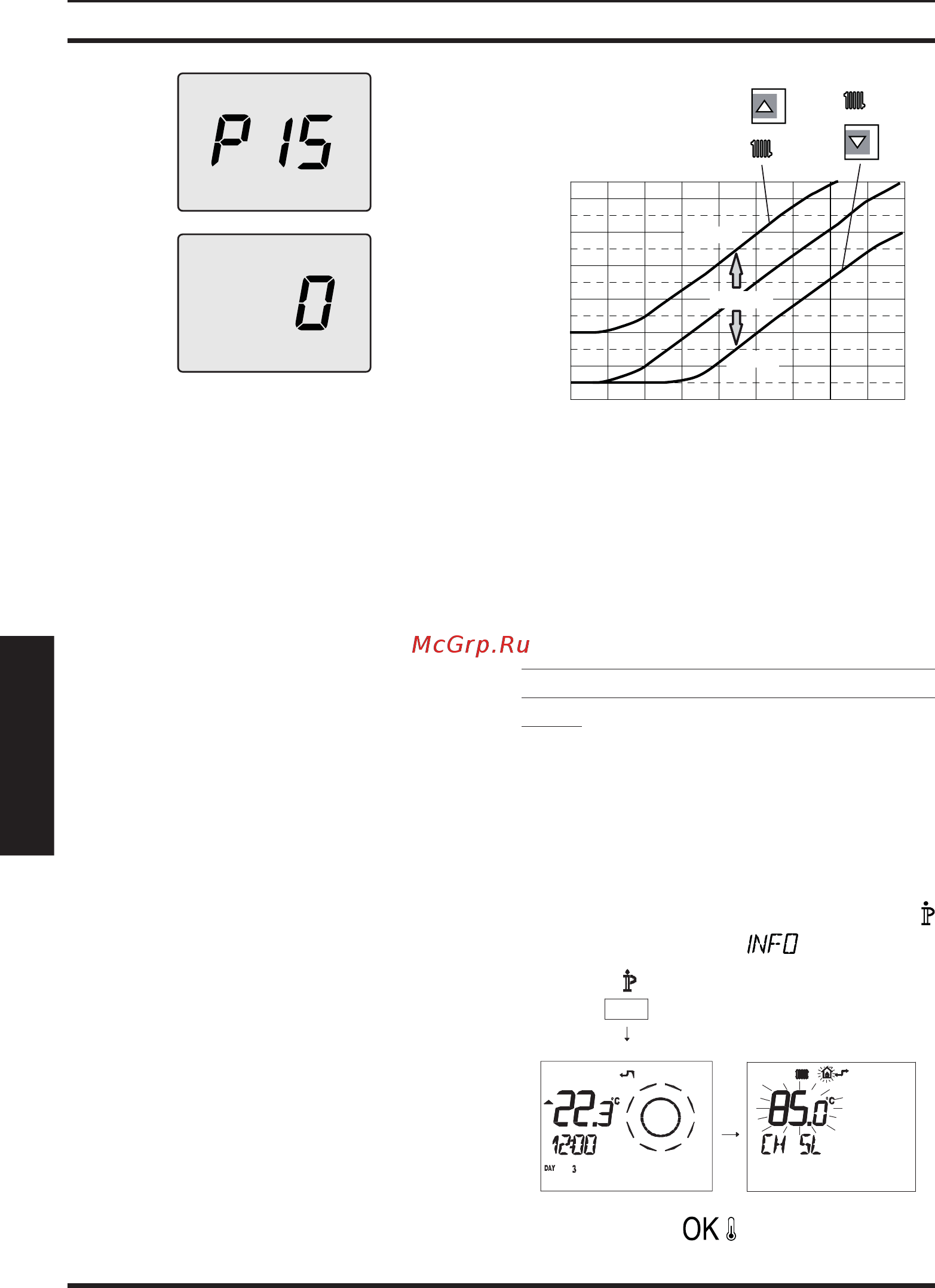

- 44 -
УСТАНОВКА
УСТАНОВКА
5.30
• Используя кнопку 10 или 11, можно изме-
нить значение параметра 15 с минимум 01
до максимум 60 в зависимости от выбран-
ной кривой коэффициента K, см. Рисунок
5.27, (на дисплее показано десятичное зна-
чение коэффициентов К).
• Чтобы подтвердить внесенное значение,
нажать кнопку 12 (Рисунок 5.28).
• При одновременном нажатии кнопок 12
и 13 (Рисунок 5.28), происходит выход без
изменения значения (возврат к перечню
параметров, см. Рисунок 5.30).
• При одновременном нажатии и удержива-
нии в течение 10 секунд кнопок 12-13-14
(Рисунок 5.28) происходит выход из "режи-
ма программирования".
С этого момента температура нагнетания в
системе будет изменяться в зависимости от
установленного коэффициента К.
В любом случае, если комнатная температу-
ра слишком низкая или слишком высокая,
можно увеличить или уменьшить темпера-
туру отопления на ± 15 °C при помощи кно-
пок 13 (уменьшение) и 14 (увеличение), см.
Рисунок 5.28.
5.31
Температура
на выходе °C
20
20 15 10 5 0 -5 -10 -15 -20 -25
30
40
50
60
70
80
-15 °C
+ 15 °C
Внешняя температура °C
K = 1,5
Графики зависимости температуры от изме-
нений, внесенных посредством кнопок 13 и
14, при коэффициенте K 1,5, представляе-
тРисунок 5.32.
Последовательность настройки коэффи-
циента K с пульта дистанционного управ-
ления
Установить коэффициент К можно и в режи-
ме программирования пульта ДИСТАНЦИ-
ОННОГО УПРАВЛЕНИЯ.
• Подключите котел к электропитанию по-
средством двухполюсного выключателя,
предусмотренного при установке.
• Нажмите и удерживайте 3 секунды кнопку
, чтобы войти в режим (Рисунок 5.32).
5.32
0
21
8
1
21
1 5
6
3
9
Нажмите кнопку , чтобы войти в окно
K REG (Рисунок 5.33).
