Biasi Rinnova 28S [38/68] Установка
![Biasi Rinnova 28S [38/68] Установка](/views2/1403771/page38/bg26.png)

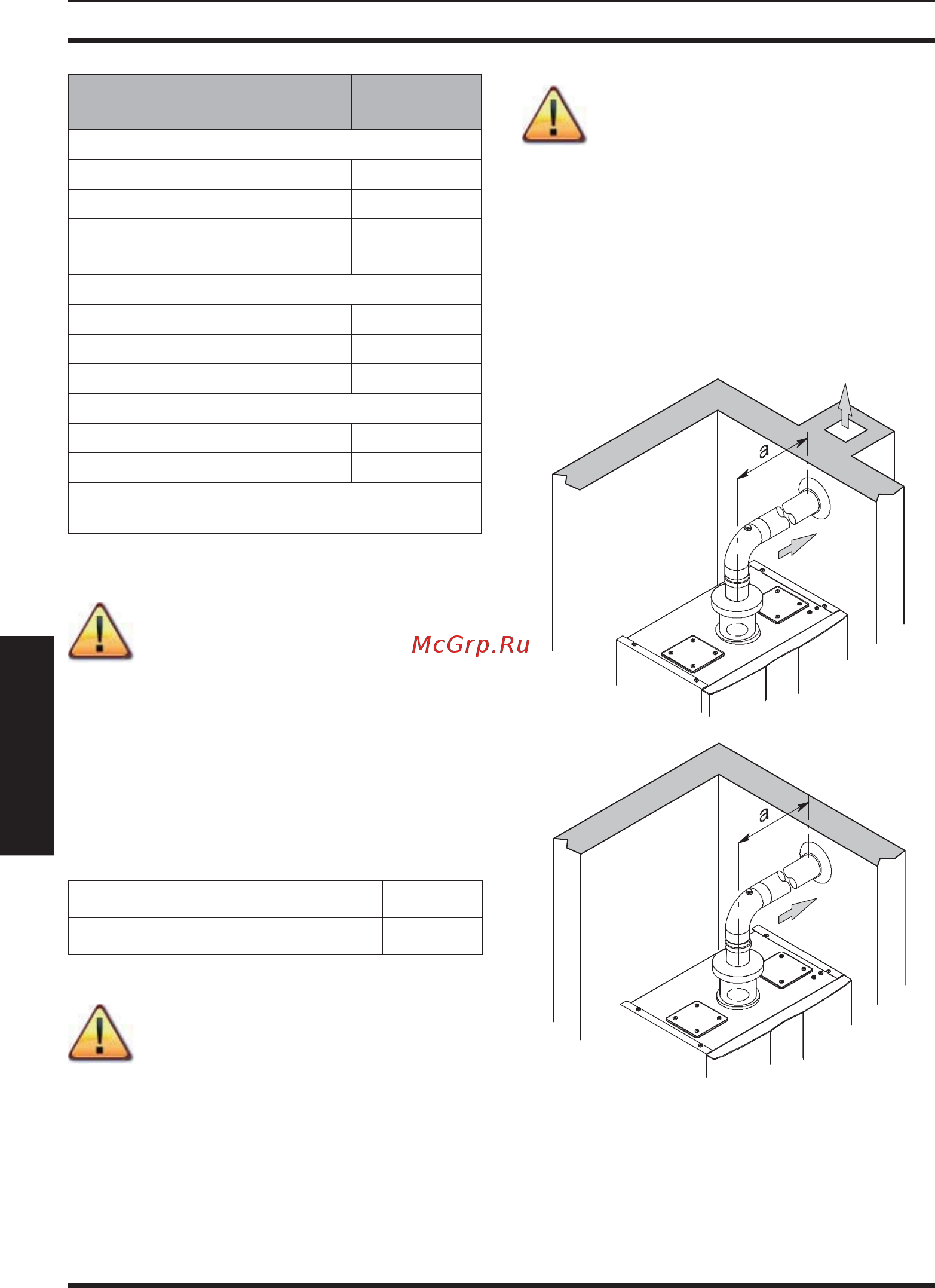

- 38 -
УСТАНОВКА
УСТАНОВКА
5.15
Коаксиальные Ø 80/125 мм
(Дымоотвод через крышу)
Диафрагма
M290.24CM/..
Для длины от 0,5 м до 2 м
ø 38 мм
Для длины от 2 м до 5 м
ø 44 мм
Для длины от 5 м до 8,5 м
без диа-
фрагмы
M290.28CM/..
Для длины от 0,5 м до 1,5 м
ø 41 мм
Для длины от 1,5 м до 6,5 м
ø 47 мм
Для длины от 6,5 м до 8,5 м
без диафрагмы
M290.32CM/..
Для длины от 0,5 м до 4 м
ø 47 мм
Для длины от 4 м до 6 м
без диафрагмы
При длине, превышающей 1 метр, необходимо
установить устройство для сбора конденсата
При установке или снятии диа-
фрагмы необходимо выполнить
инструкции этого раздела. Диа-
фрагму необходимо располо-
жить следующим образом, см.
Рисунок 5.7.
Предусмотрены также коаксиальные коле-
на Ø 80/125 мм 90 ° и 45 ° для уменьшения
общей максимальной длины труб на:
Для колена 45 ° уменьшение 0,5 м
Для колена 90° уменьшение 1 м
При длине, превышающей 1 метр,
необходимо установить устрой-
ство для сбора конденсата.
Комплект отвода ТИПА B22 (Рисунок 5.16)
Данный тип дымоотвода производит забор
необходимого воздуха горения непосред-
ственно в помещении, где установлен котел,
и выводит продукты сгорания наружу; он
может быть настенным или трубным.
В помещении, где установлен ко-
тел, необходимо предусмотреть
необходимый воздухозаборник
для обеспечения притока возду-
ха горения и проветривания по-
мещения.
Для эффективной работы минимальный
воздухообмен должен составлять 2 м
3
/ч на
1 кВт тепловой мощности.
5.16
B22
Для достижения максимальной допустимой
длины в наличии имеются удлинители.
