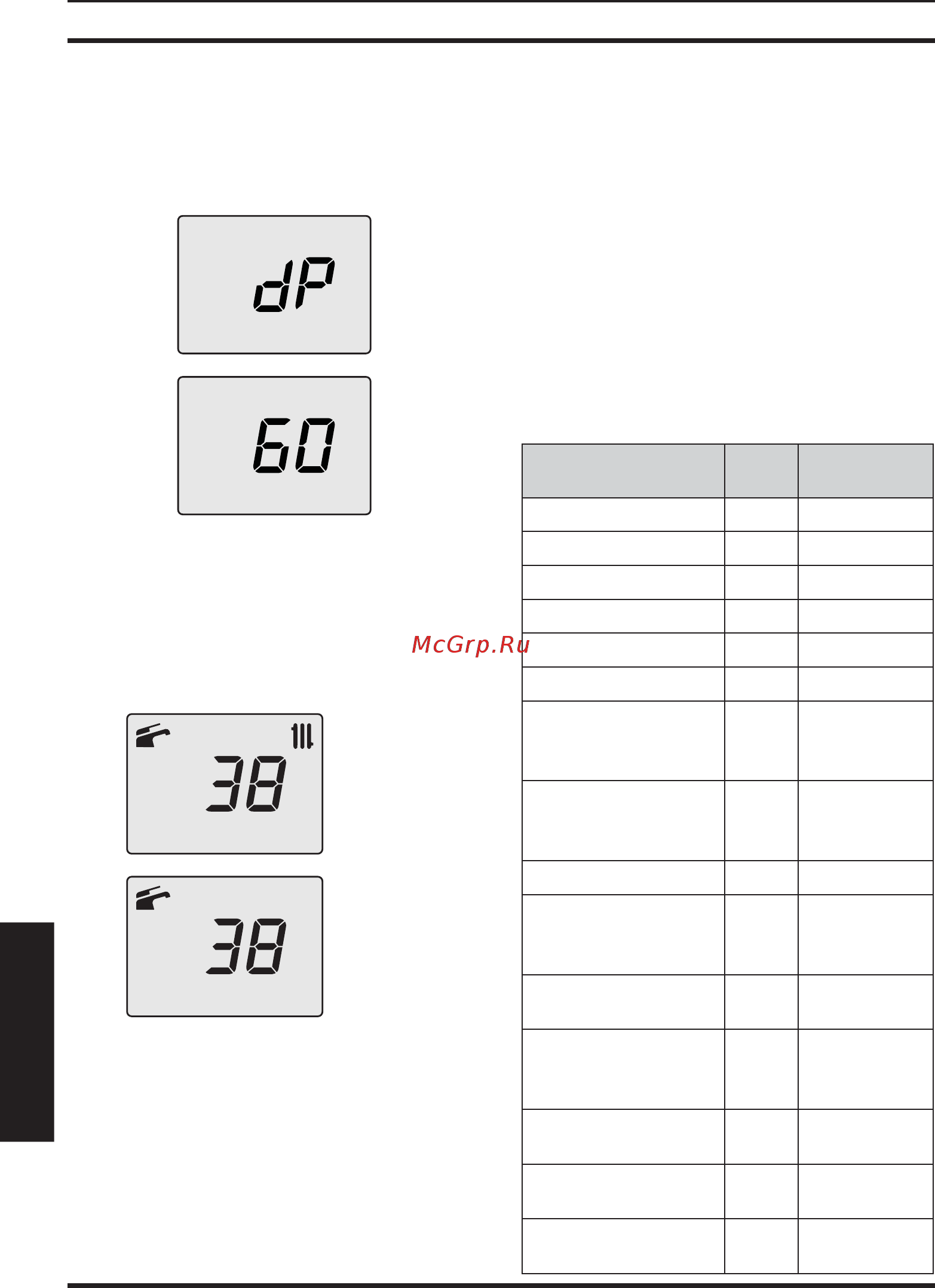

- 64 -
ЖК-дисплее dP, сменяющегося значением
температуры воды для горячего водоснаб-
жения (например, 60), "режим трубочист"
работает при максимальной мощности го-
рячего водоснабжения (Рисунок 9.15).
9.15
• Снова нажав одновременно в течение 10
секунд кнопки 12-13-14 (Рисунок 9.10),
можно выйти из "режима трубочист" и вер-
нуться к установленным ранее настрой-
кам котла (Рисунок 9.16).
9.16
Зима
Лето
9.12 -
При замене электронной контрольной пла-
ты котла, необходимо выполнить конфигу-
рацию новой платы под соответствующую
модель котла.
!
-
, -
, ,
. 9.17, ,
-
.
-
.
Модель/тип котла
. 01
Тип котла
. 02
Не используется
. 03
---------------
Не используется
. 04
---------------
Тип газа
. 05
Не используется
. 06
---------------
Макс. температура
нагнетания отопле-
ния °C
. 07
Сброс (возврат к
настройкам произ-
водителя)
. 08
"Трубочист"
. 09
Частота повторно-
го включения ото-
пления
. 10
Пост-циркуляция
насоса
. 11
Настройка полез-
ной мощности ото-
пления
. 12
Режим работы на-
соса
. 13
Мощность розжига
горелки
. 14
Коэффициент К
внешнего датчика
. 15
