- 16 -
ЭКСПЛУАТАЦИЯ
ПОЛЕЗНЫЕ СОВЕТЫ
накипью. Это может произойти только, ког-
да котел работает в режиме нагрева воды
для горячего водоснабжения.

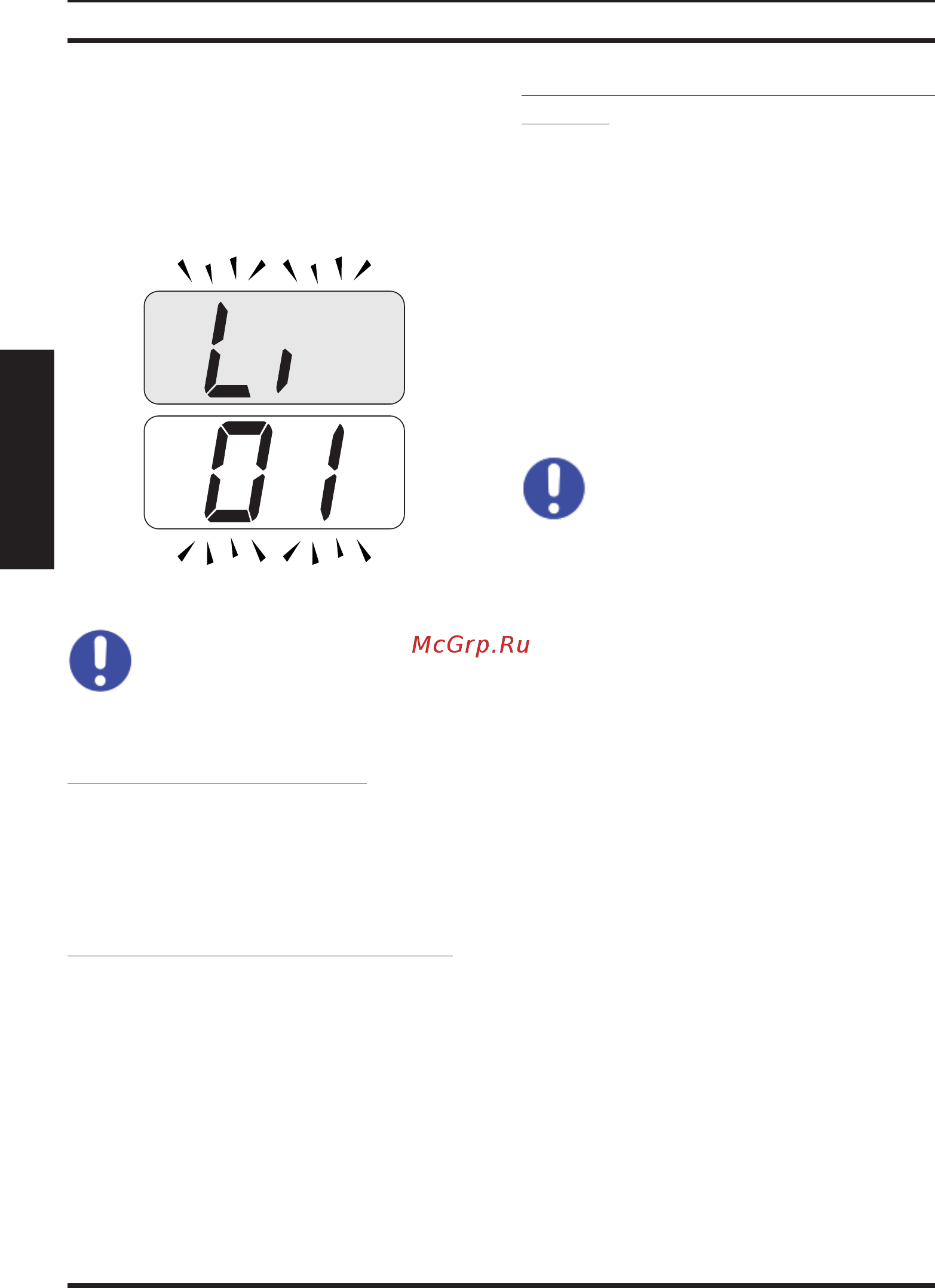

В этом случае на ЖК-дисплее появляется
код 01, который сменяется буквами Li. Фон
дисплея мигает (Рисунок 3.7).
3.7
Чтобы восстановить беспере-
бойную работу котла, необходи-
мо вызвать специалиста уполно-
моченного сервисного центра.
Шумы воздушных пузырьков
В этом случае необходимо проверить давле-
ние в контуре системы отопления и при необ-
ходимости произвести наполнение, см. раз-
дел "Наполнение контура отопления" на с. 14.
Низкое давление в системе отопления
Добавьте еще воды в систему отопления.
Чтобы выполнить эту операцию, см. раздел
"Наполнение контура отопления" на с. 14.
Необходимо самостоятельно осуществлять
периодический контроль давления систе-
мы отопления.
Если необходимость добавки воды в систему
случается слишком часто, обратитесь к специ-
алистам уполномоченного сервисного цен-
тра для осуществления проверки системы
отопления и самого котла на герметичность.
Из предохранительного клапана выхо-
дит вода
Убедитесь, что кран наполнения плотно за-
крыт (раздел "Наполнение контура отопле-
ния" на с. 14).
Проверьте в меню "INFO" (Информация),
чтобы давление в контуре системы отопле-
ния не приближалось к 3 бар; в противном
случае рекомендуется слить часть воды в
системе отопления через клапаны выпуска
воздуха из радиаторов, чтобы понизить дав-
ление до нормального значения.
В случае возникновения про-
блем, не описанных выше, вы-
ключите котел в соответствии с
инструкциями, см. раздел "Вы-
ключение" на с. 13 и вызовите спе-
циалиста уполномоченного сер-
висного центра.
3.7 Просмотр в режиме INFO
В режиме INFO можно просмотреть некото-
рые данные работы котла. В случае непола-
док в работе котла эти сведения могут по-
надобиться сервисному центру для выявле-
ния причин неисправности.
Чтобы перейти в режим INFO, держите на-
жатыми одновременно кнопки 12 и 14 (Ри-
сунок 3.9) до появления на дисплее кода
"J00", который сменяется значением пара-
метра (Рисунок 3.9).
