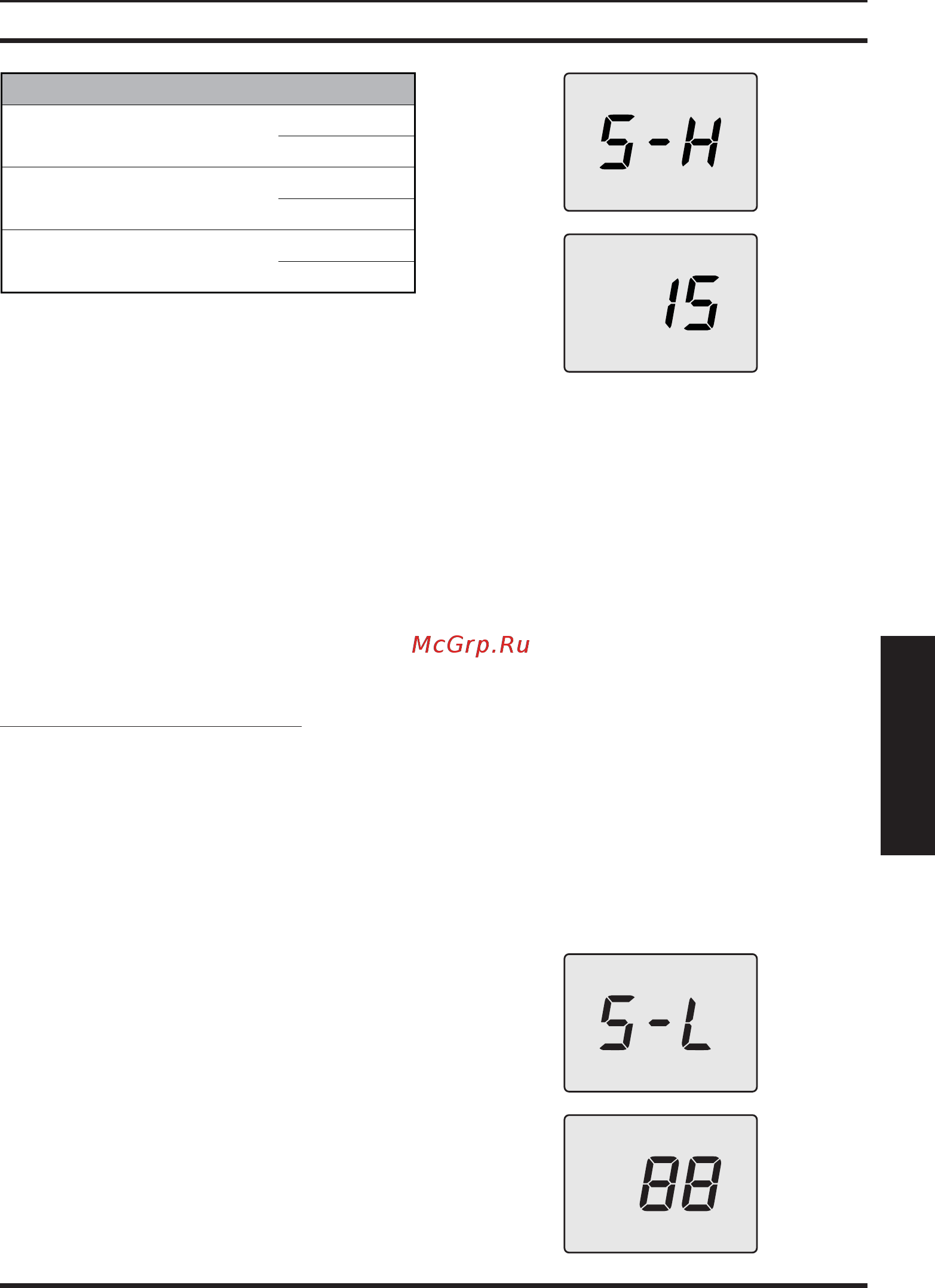

- 55 -
УСТАНОВКА
ПРОВЕРКА РЕГУЛИРОВКИ ГАЗА
7.13
M290.32CM - . !" !
G20
1030
m# 10,3
A G30
2750
m# 27,5
G31
3310
m# 33,1
1 # # 10 H20
• В случае несовпадения считанных зна-
чений давления со значениями, приве-
денными в разделе "Технические данные
M290.24СM/..." на с.
24
, "Технические данные
M290.28СM/..." на с.
26
и "Технические дан-
ные M290.32CM/..." на с.
28
, выйдите из ре-
жима программирования, нажав одно-
временно кнопки 13 и 14, а затем кнопку
12 для полного выхода, и выполните кали-
бровочные действия, описанные ниже.
Калибровка газового клапана
• Войдите в "режим программирования", на-
жав одновременно и удерживая в течение
10 секунд кнопки 12-13-14 (Рисунок 7.2) до
появления на ЖК дисплее кода P01, кото-
рый сменяется значением параметра, ука-
зывая на вход в "параметр 01" (Рисунок 7.3).
• Нажмите кнопку 14 (Рисунок 7.2) для про-
смотра параметров и найдите параметр
P09 ("трубочист") (Рисунок 7.4).
• При помощи кнопки 10 измените значение
на 15 и нажмите для подтверждения кноп-
ку 12. На дисплее появится символ S-H,
сменяющийся параметром максимальной
абсолютной мощности (Рисунок 7.14).
7.14
• Увеличьте или уменьшите значение при
помощи кнопки 14 или 13 (Рисунок 7.2).
Подождите 3 минуты, пока давление газа
стабилизируется, после чего считайте зна-
чение на газовом манометре. Помните,
что во время калибровки максимума
нельзя вернуться к меньшему пропу-
щенному значению.
• Чтобы сохранить значение, нажмите кноп-
ку 11 (Рисунок 7.2) и удерживайте ее в те-
чение 1 секунды.
• Чтобы перейти к калибровке газового ми-
нимума, нажмите кнопку 10 (Рисунок 7.2).
На дисплее появится символ S-L, сменя-
ющийся параметром минимальной абсо-
лютной мощности (Рисунок 7.15).
7.15
