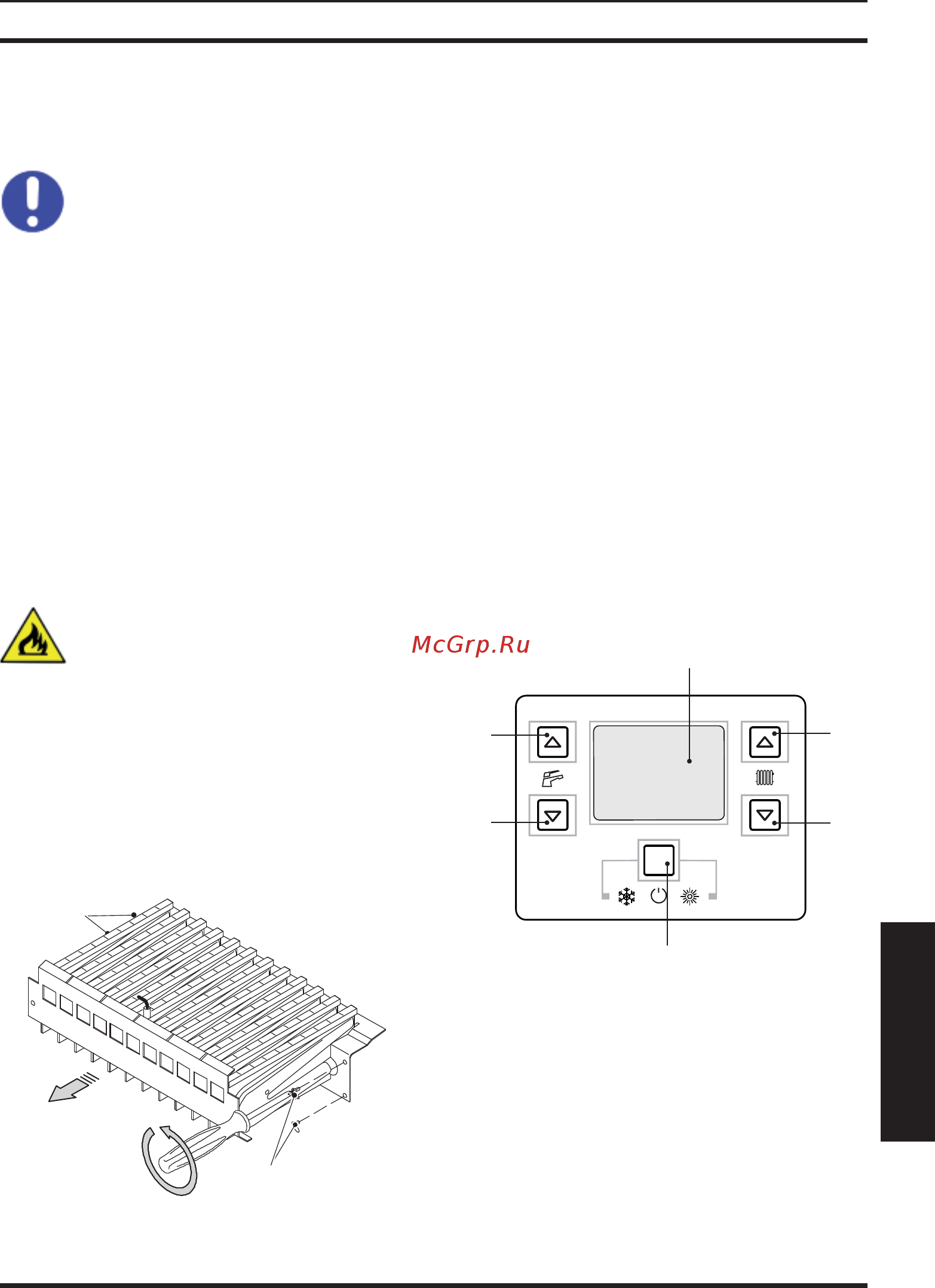

- 57 -
ТЕХОБСЛУЖИВАНИЕ
СМЕНА ТИПА ГАЗА
8 СМЕНА ТИПА ГАЗА
8.1 Предупреждение
Все действия по приспособле-
нию котла к подаваемому типу
газа должны производиться спе-
циалистами уполномоченного
сервисного центра.
Для приспособления котла к типу газа необ-
ходимо использовать только детали ориги-
нального производства.
Чтобы ознакомиться с инструкциями по ка-
либровке газового клапана котла, см. раз-
дел "ПРОВЕРКА РЕГУЛИРОВКИ ГАЗА" на с. 52.
8.2 Действия
Проверить, закрыт ли газовый
кран, установленный на газовой
трубе котла, и не находится ли
котел под напряжением.
• Снять переднюю и боковые панели корпу-
са, как описано в раздел "Техобслужива-
ние" на с. 59.
• Снять панель герметичной камеры.
• Снять переднюю панель камеры сгорания
и горелку, см. Рисунок 8.1.
8.1
A
A
• Произвести смену типа газа, заменив соп-
ла и прокладки горелки соответствующим
образом.
• Поставить на место горелку Рисунок 8.1,
переднюю панель камеры сгорания и па-
нель герметичной камеры.
• Подключить котел к электропитанию.
Чтобы настроить работу котла на сжи-
женном газе (G30 - G31), необходимо вы-
полнить следующее:
• войти в "режим программирования", на-
жав одновременно и удерживая в течение
10 секунд кнопки 12-13-14 (Рисунок 8.2),
до появления на ЖК дисплее кода P01, ко-
торый сменяется значением параметра,
указывая на вход в "параметр 01" (Рису-
нок 8.3);
8.2
10
11
12
13
14
15
