УСТАНОВКА
УСТАНОВКА
5.8
B
A
C
45°
90°
C12

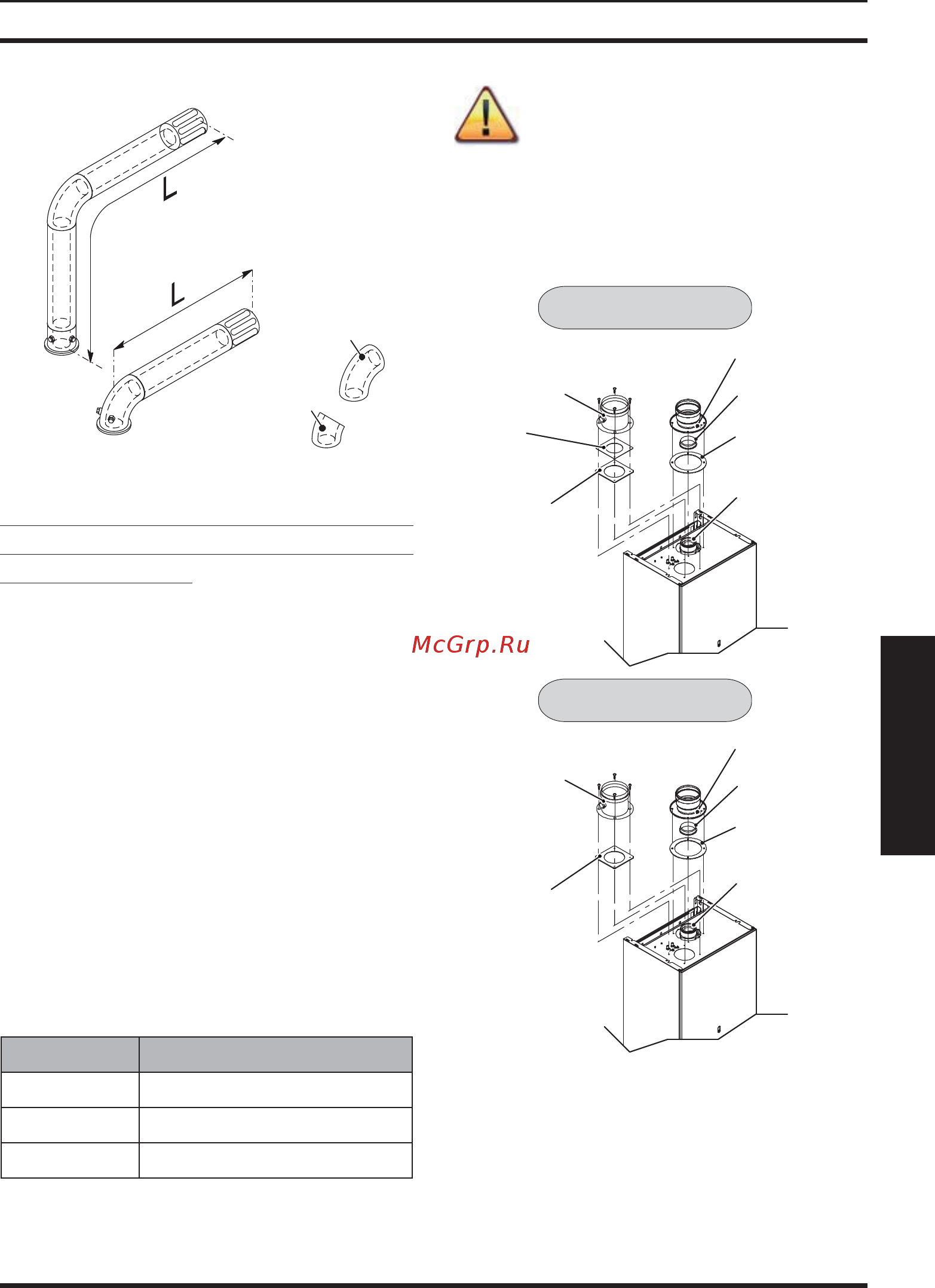

Комплект раздвоенных труб для забора
воздуха и отвода дыма Ø 80 мм (Рисунок
5.11 - Рисунок 5.12)
Этот комплект позволяет разделить трубы
для отвода дыма и забора воздуха.
Выводы можно подсоединить к соответству-
ющим специально спроектированным ды-
моходам или отводить дым и производить
забор воздуха непосредственно через стену.
Минимальная длина труб не должна быть
меньше 1 м, а максимальная суммарная
длина участков A + B (см. Рисунок 5.11 и Ри-
сунок 5.12) при использовании удлинителей
не должна превышать значений таблицы,
приведенной ниже (см. также Таблицу Рису-
нок 5.10 для модели 24 кВт и графики Рису-
нок 5.13 для моделей 28 и 32 кВт):
Модель Макс. длина (A+B)
24 кВт 30 метров
28 кВт 30 метров
32 кВт 15 метров
Для достижения максимальной допустимой
длины в наличии имеются удлинители.
В зависимости от максимальной
длины установленного комплек-
та необходимо установить меж-
ду котлом и патрубком забора
воздуха/отвода дыма соответ-
ствующую диафрагму.
5.9
Фланцевый патрубок
забора воздуха
Прокладка
Диафрагма
дымоотвода
Прокладка
котла
Фитинг
дымоотвода
Прокладка на
поверхность
котла
Фланцевый патрубок
забора воздуха
Диафрагма
забора
воздуха
Прокладка
Диафрагма
дымоотвода
Прокладка
котла
Соединение
дымоотвода
Прокладка на
поверхность
котла
Модель 24 кВт
Модели 28 кВт и 32 кВт
