- 53 -
УСТАНОВКА
ПРОВЕРКА РЕГУЛИРОВКИ ГАЗА
7.3

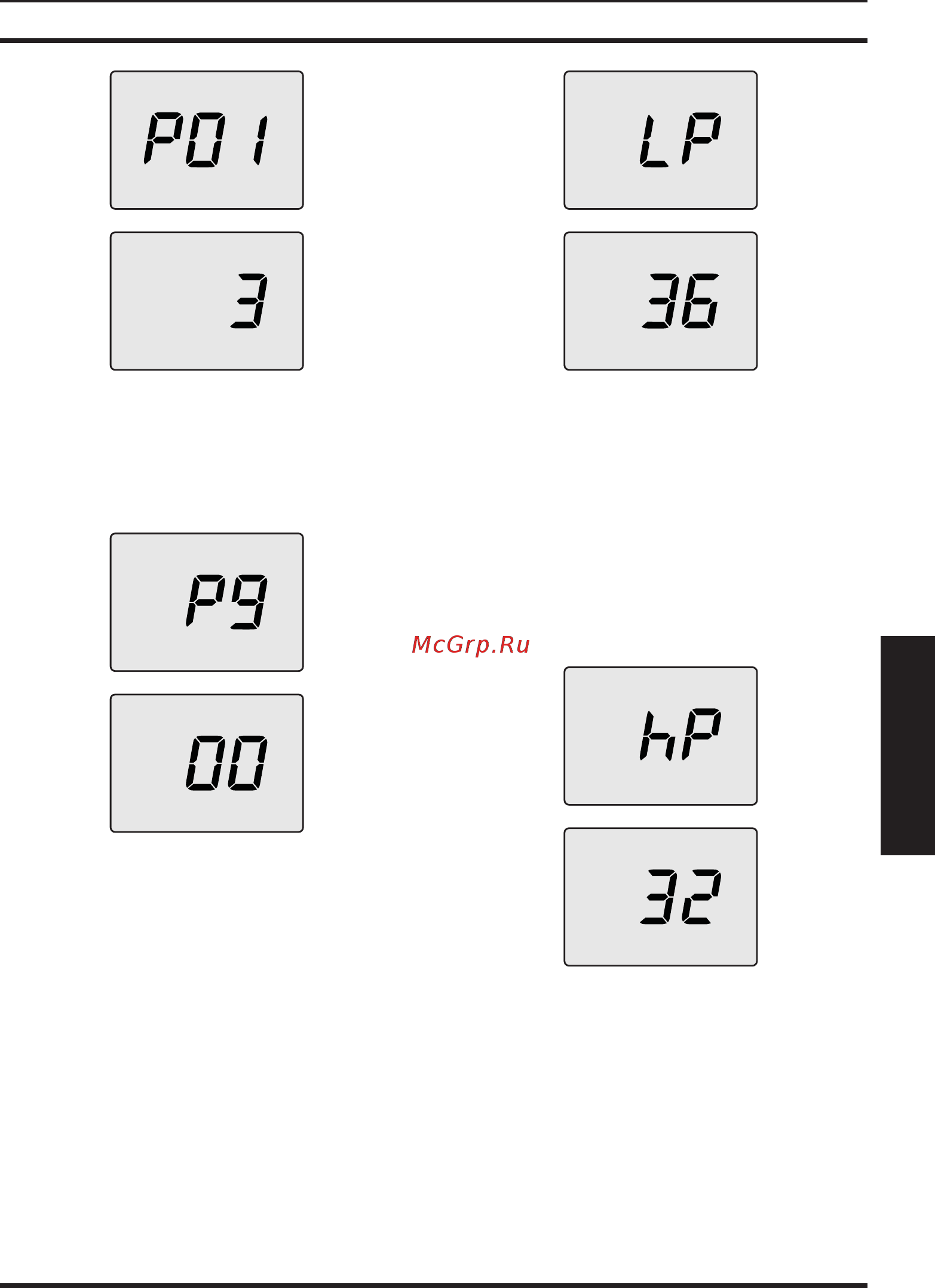

• Нажмите кнопку 13 или 14 (Рисунок 7.2)
для просмотра параметров и найдите па-
раметр P09 ("трубочист") (Рисунок 7.4).
7.4
• Нажмите одновременно кнопки 12 и 14,
чтобы появилось значение 00 (режим "тру-
бочист" отключен) (Рисунок 7.4). При помо-
щи кнопки 13 или 14 измените значение на
01 (режим "трубочист" активирован при
минимальной температуре отопления) и
нажмите для подтверждения кнопку 12. На
дисплее появится символ LP, сменяющий-
ся значением минимальной температуры
горячего водоснабжения (Рисунок 7.5).
7.5
• При помощи кнопки 13 или 14 (Рисунок
7.2) измените состояние на hP (режим
"трубочист" активирован при минималь-
ном отоплении) и нажмите для подтверж-
дения кнопку 12. На дисплее появится
символ hР, сменяющийся значением ми-
нимальной температуры отопления (Рису-
нок 7.6).
7.6
• Убедитесь, что комнатный термостат нахо-
дится в положении "осуществляется ото-
пление".
• Откройте краны и выпустите достаточное
количество горячей воды.
• Сравните значение измеренного давле-
ния со значениями, указанными в разделе
"Технические данные M290.24СM/..." на с.
24
,
"Технические данные M290.28СM/..." на с.
26
и
