- 58 -
ТЕХОБСЛУЖИВАНИЕ
СМЕНА ТИПА ГАЗА
8.3

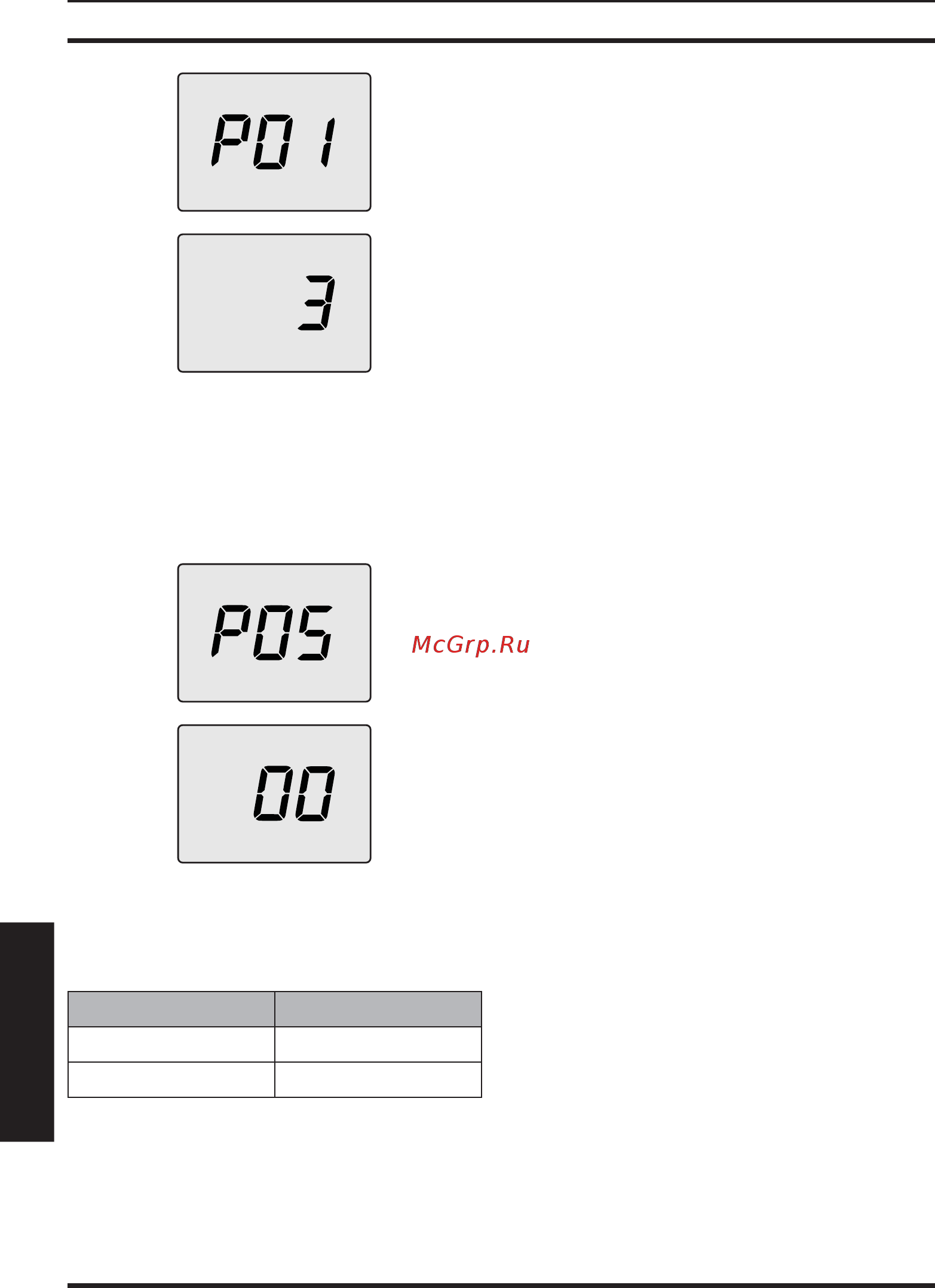

• пролистать параметры, используя кнопки
13 и 14 до появления на ЖК-дисплее кода
P05, который сменяется значением пара-
метра, указывая на вход в "параметр 05"
(Рисунок 8.4);
8.4
• чтобы изменить значение параметра 05,
необходимо нажать 5 раз кнопку 14 (см.
таблицу);
Параметр Тип газа
00 G20
05 G31
• чтобы подтвердить внесенное значение,
нажать кнопку 12 (Рисунок 8.2);
• при одновременном нажатии кнопок 12 и
13 (Рисунок 8.2), происходит выход без из-
менения значения (возврат к перечню па-
раметров, см. Рисунок 8.4);
• при одновременном нажатии и удержива-
нии в течение 10 секунд кнопок 12-13-14
(Рисунок 8.2) происходит выход из "режи-
ма программирования";
• произвести калибровку газовых клапанов
по инструкциям, см. раздел "ПРОВЕРКА РЕ-
ГУЛИРОВКИ ГАЗА" на с. 52;
• установить на место панель управления и
переднюю панель корпуса;
• наклеить этикетку с указанием типа газа
и значением давления, установленными
для котла (самоклеящаяся этикетка нахо-
дится в комплекте для смены типа газа).
