- 45 -
УСТАНОВКА
УСТАНОВКА

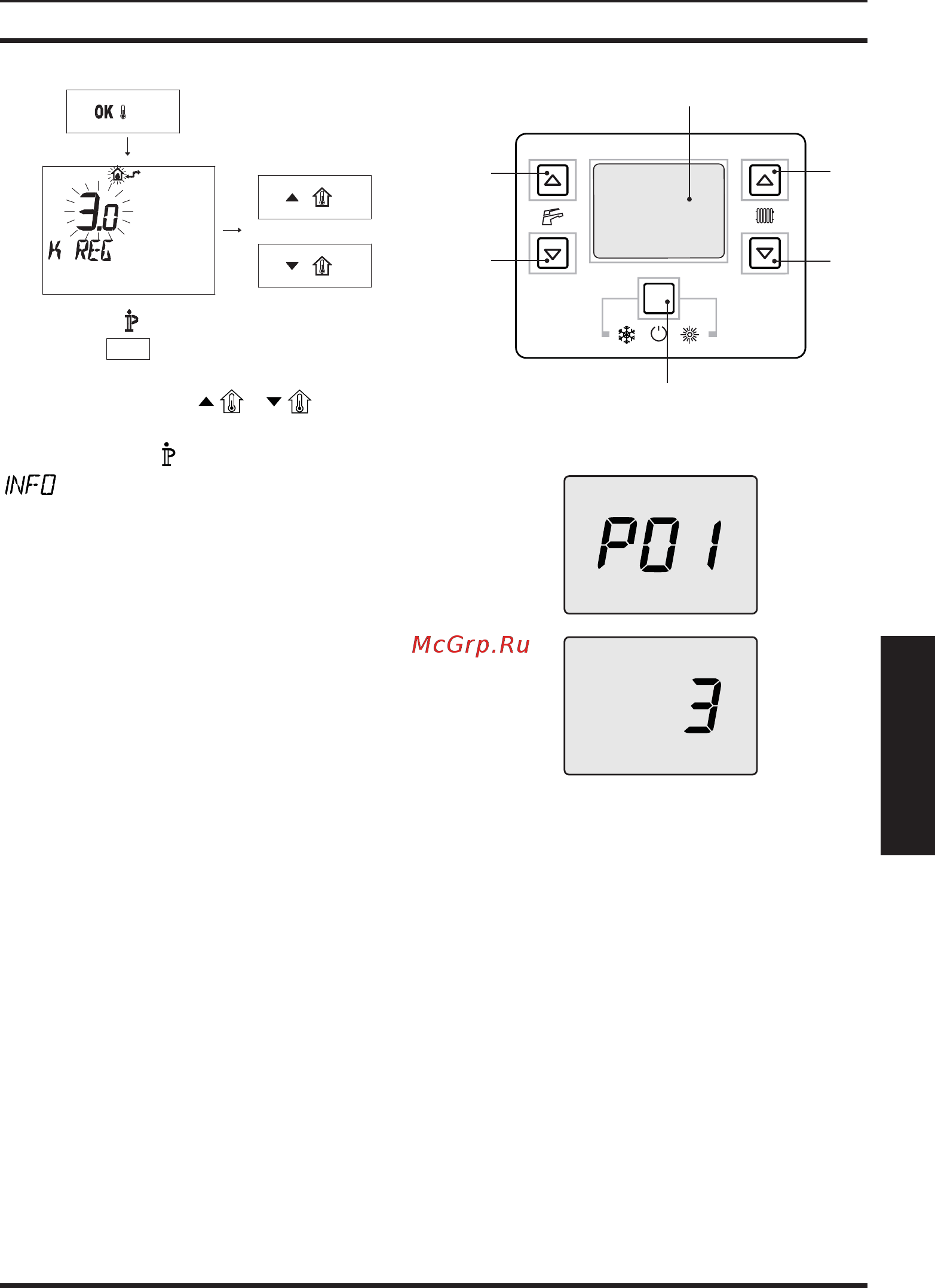

5.33
При помощи кнопок и можно из-
менять значение.
Нажмите кнопку
, чтобы выйти из режима
(Рисунок 5.33).
5.15 Настройка пост-циркуляции на-
соса
Насос, работающий в режиме отопления,
настроен на пост-циркуляцию в течение
одной минуты после окончания каждой
фазы отопления.
Этот период можно изменить в режиме про-
граммирования панели управления или
пульта дистанционного управления, уста-
новив минимум ноль и максимум 4 минуты.
• Войти в "режим программирования", на-
жав одновременно и удерживая в течение
10 секунд кнопки 12-13-14 (Рисунок 5.34)
до появления на ЖК дисплее кода P01, ко-
торый сменяется значением параметра,
указывая на вход в "параметр 01" (Рисунок
5.35).
5.34
10
11
12
13
14
15
5.35
• Пролистать параметры, используя кнопки
13 и 14, до появления на ЖК-дисплее кода
P11, который сменяется значением пара-
метра, указывая на вход в "параметр 11"
(Рисунок 5.36).
