- 49 -
УСТАНОВКА
УСТАНОВКА
позволяет сделать независимыми в гидрав-
лическом отношении первичный и вторич-
ный контуры системы отопления.
В этом случае объем, который проходит че-
рез контуры, зависит только от производи-
тельности насосов.
Таким образом при использовании гидросе-
паратора объем вторичного контура цирку-
лирует только, когда включен соответствую-
щий насос.
Когда насос вторичного контура выключен,
циркуляция в нем отсутствует, и весь объем,
выталкиваемый насосом первичного конту-
ра, проходит через сепаратор.
Поэтому с гидросепаратором можно иметь
контур с постоянной и контур с переменной
производительностью.

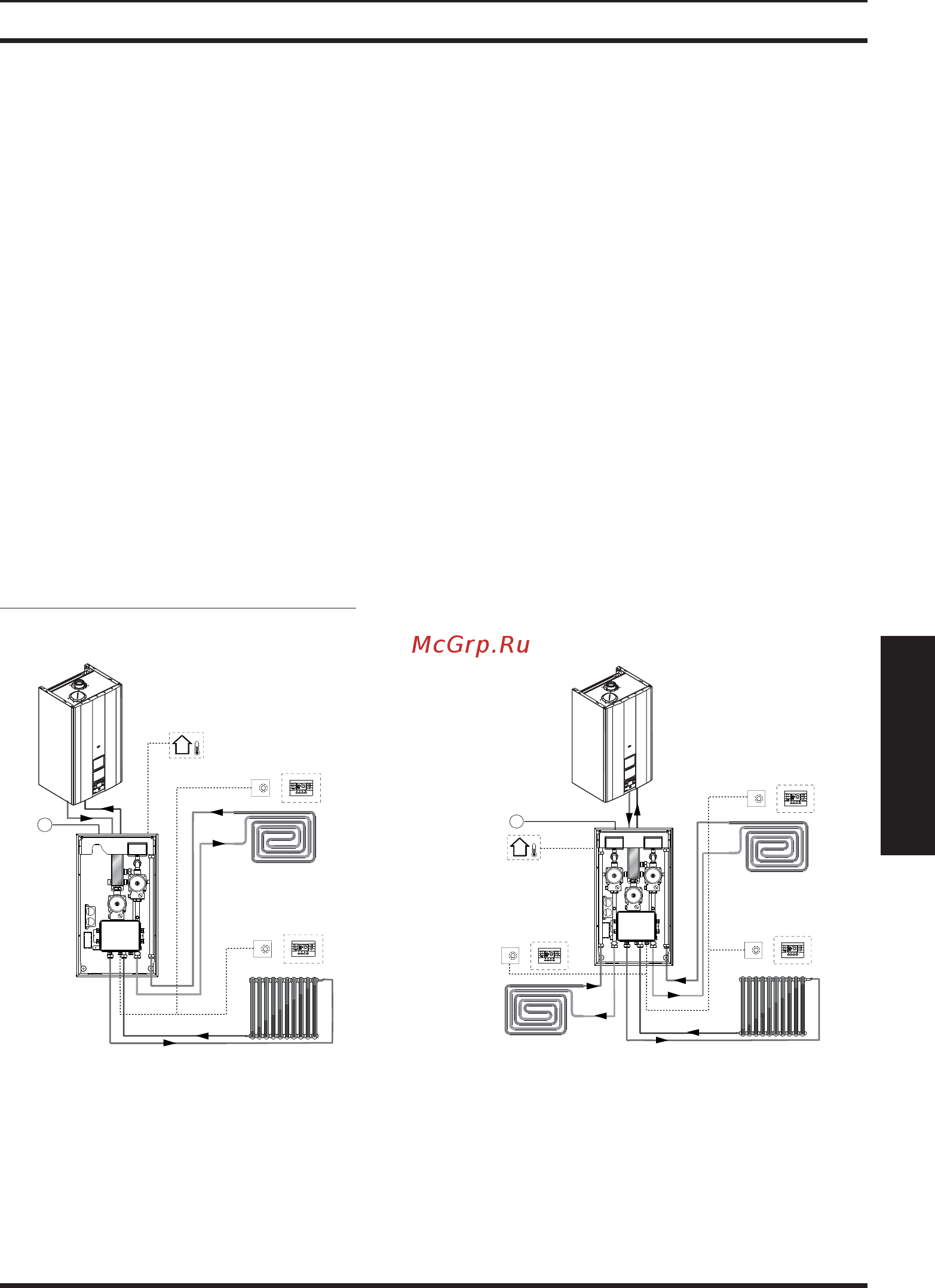

Примеры гидравлической системы
Зона высокой + зона низкой температуры.
5.48
S
Зона высокой
температуры
Зона низкой
температуры
Внешний датчик
температуры
Зона высокой + 2 зоны низкой температуры.
5.49
S
1-я зона низкой
температуры
2-я зона низкой
температуры
Зона высокой
температуры
Внешний
датчик
температуры
