- 63 -
ТЕХОБСЛУЖИВАНИЕ
9.11
Режим "трубочист" при минимальной
мощности горячего водоснабжения

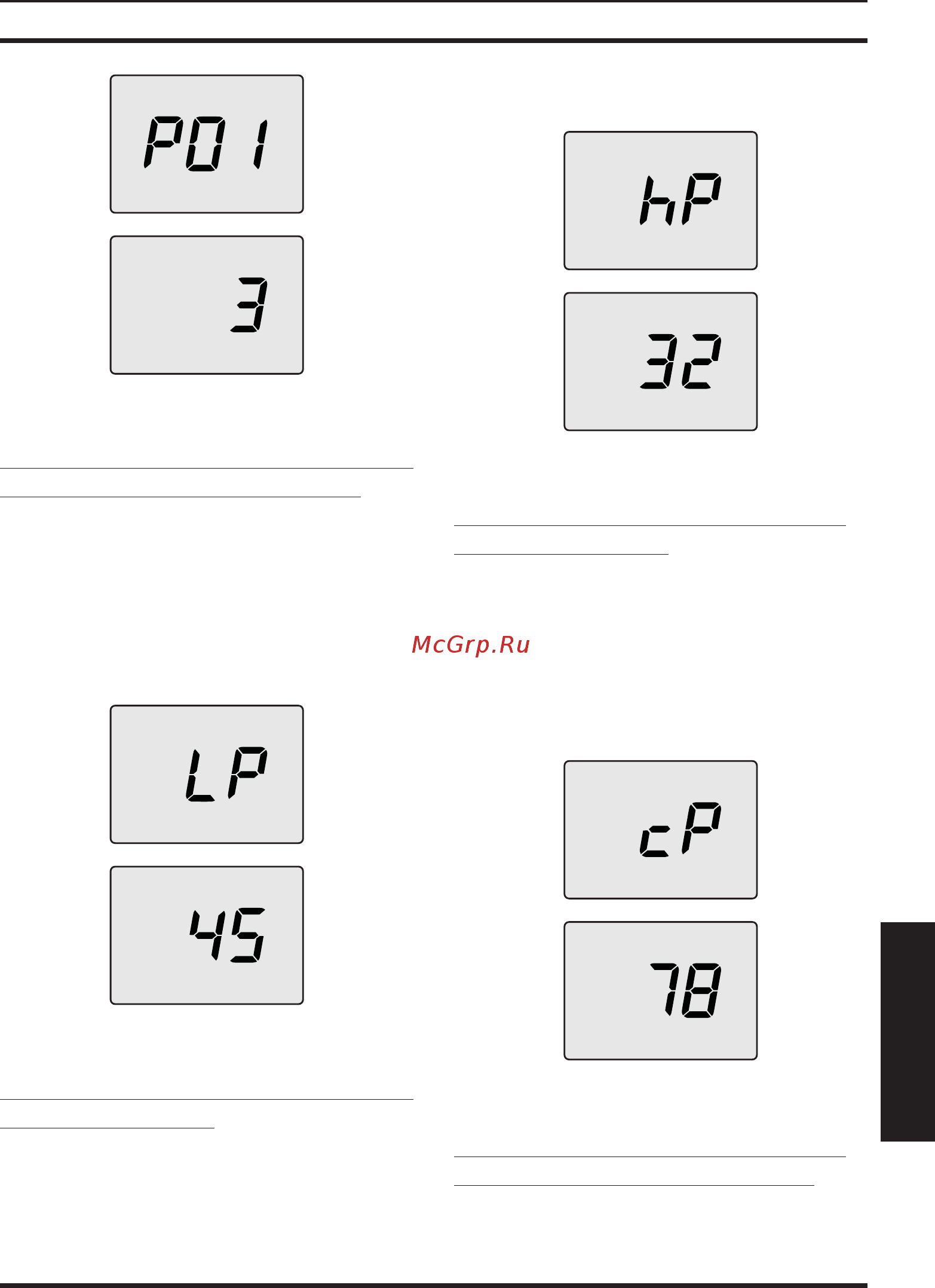

• Нажать одновременно кнопки 13 и 14 (Ри-
сунок 9.10) до появления на ЖК-дисплее
кода LP, сменяющегося значением мини-
мальной температуры воды (например, 45),
что указывает на вход для активации "режи-
ма трубочист" при минимальной мощности
горячего водоснабжения (Рисунок 9.12).
9.12
Режим "трубочист" при минимальной
мощности отопления
• Нажать одновременно кнопки 13 и 14 (Рису-
нок 9.10) до появления на ЖК-дисплее кода
hP, сменяющегося значением минимальной
температуры воды для отопления (напри-
мер, 32), что указывает на вход для актива-
ции "режима трубочист" при минимальной
мощности отопления (Рисунок 9.13).
9.13
Режим "трубочист" при максимальной
мощности отопления
• Нажав кнопку 14, можно изменять значе-
ние мощности в режиме "трубочист", на-
пример, при появлении на ЖК-дисплее cP,
сменяющегося значением температуры
воды для отопления (например, 78), "ре-
жим трубочист" работает при максималь-
ной мощности отопления (Рисунок 9.14).
9.14
Режим "трубочист" при максимальной
мощности горячего водоснабжения
• Нажав еще раз кнопку 14, можно снова
изменять значение мощности в режиме
"трубочист", например, при появлении на
