- 8 -
ЭКСПЛУАТАЦИЯ
ОПИСАНИЕ КОТЛА

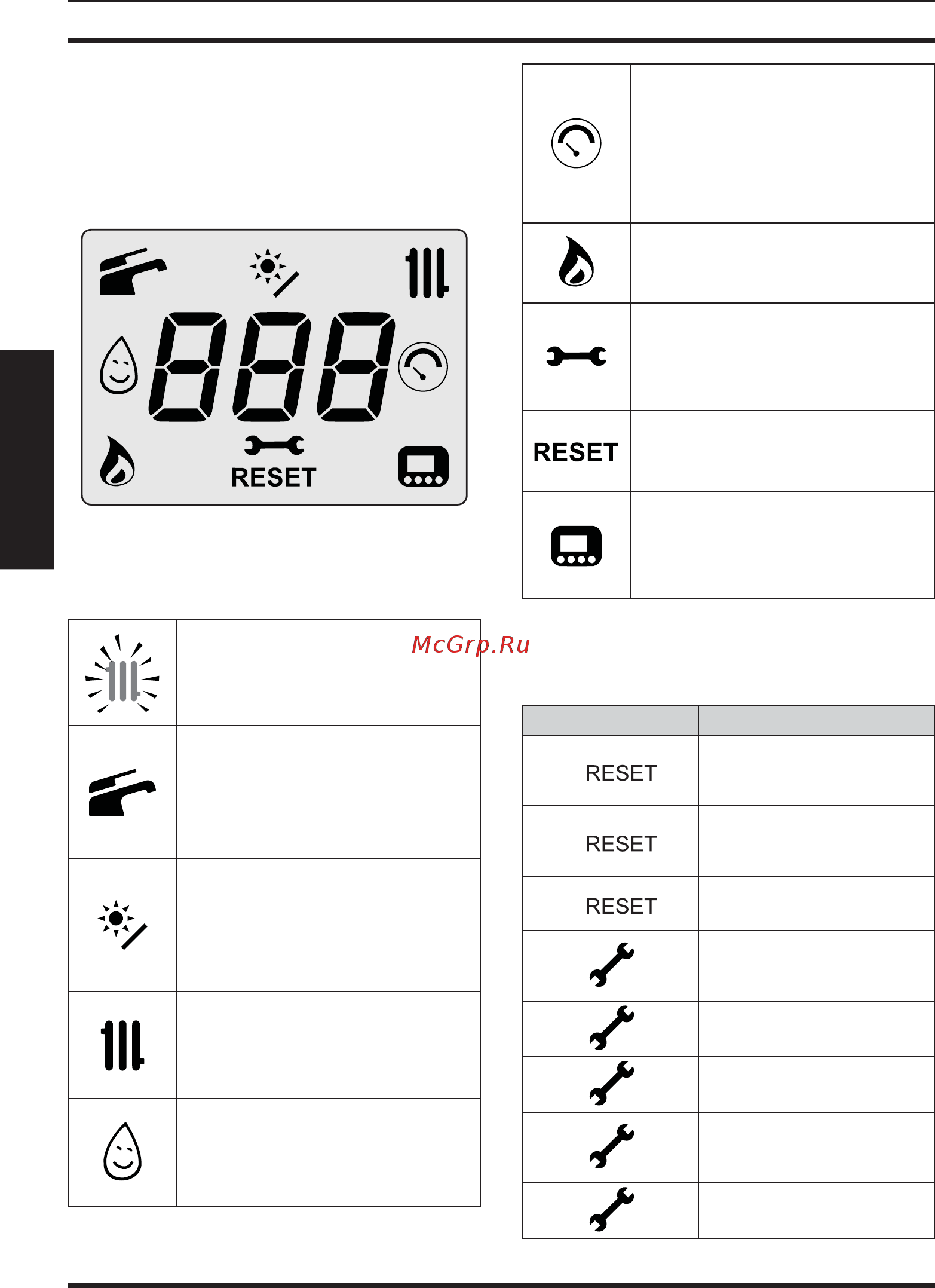

1.4 Общие характеристики ЖК-
дисплея
Для ознакомления с техническими характери-
стиками котла см. раздел "ТЕХНИЧЕСКИЕ ХА-
РАКТЕРИСТИКИ" на с. 19.
1.4
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Если символ изображен в окруже-
нии линий, это означает, что дан-
ный символ мигает.
Горит: функция горячего водо-
снабжения активирована
Мигает: осуществляется нагрев
воды для горячего водоснабже-
ния
Горит: блок контроля солнечных
батарей подключен
Мигает: работает насос горячего
водоснабжения с питанием от сол-
нечных батарей
Горит: функция отопления активи-
рована (зима)
Мигает: осуществляется отопле-
ние
Горит: функция предварительно-
го нагрева 3 звезды активирована
Мигает: осуществляется предва-
рительный нагрев 3 звезды
Горит: в течение 15 сек. только по-
сле наполнения системы
Мигает: в случае наличия низко-
го давления в системе или в слу-
чае просмотра давления в меню
"INFO" (Информация)
Горит: наличие пламени
Мигает: осуществляется розжиг
Горит: предупреждение о насту-
плении срока техобслуживания
Мигает: дата техобслуживания
или техобслуживание просрочено
Горит: блокировка котла. Чтобы
повторно запустить котел, нажать
на кнопку сброса.
Горит: пульт дистанционного
управления подключен
Мигает: запрос с пульта дистанци-
онного управления
СИГНАЛИЗАЦИЯ ЖК-ДИСПЛЕЯ
ДИСПЛЕЙ ФУНКЦИЯ
E01 +
Аварийная блокировка
из-за неудачной попытки
розжига
E02 +
Блокировка из-за сраба-
тывания термостата безо-
пасности
E03 +
Общая блокировка
E04 +
Отсутствие циркуляции в
насосе или недостаточное
давление в системе
E05 +
Неисправность реле дав-
ления дыма
E06 +
Поломка датчика NTC в си-
стеме отопления
E07 +
Поломка датчика NTC в си-
стеме горячего водоснаб-
жения
E08 +
Поломка внешнего датчи-
ка NTC
