- 61 -
ТЕХОБСЛУЖИВАНИЕ
ТЕХОБСЛУЖИВАНИЕ
9.7 Очистка теплообменника горя-
чего водоснабжения
Необходимость удаления накипи с тепло-
обменника системы горячего водоснаб-
жения должна оцениваться специалистом
уполномоченного сервисного центра, кото-
рый при необходимости произведет очист-
ку, используя специально предназначенные
средства.
9.8 Очистка горелки
Наклонная мультигазовая горелка не нуж-
дается в особом техобслуживании, доста-
точно очищать ее от пыли при помощи ки-
сточки из щетины. Решение о необходимо-
сти особого техобслуживания этого компо-
нента должен принимать специалист упол-
номоченного сервисного центра.
9.9 Проверка дымовой трубы
Необходимо, чтобы специалист уполномо-
ченного сервисного центра производил пе-
риодический (хотя бы один раз в год) кон-
троль эффективности тяги и исправности
дымовой трубы.

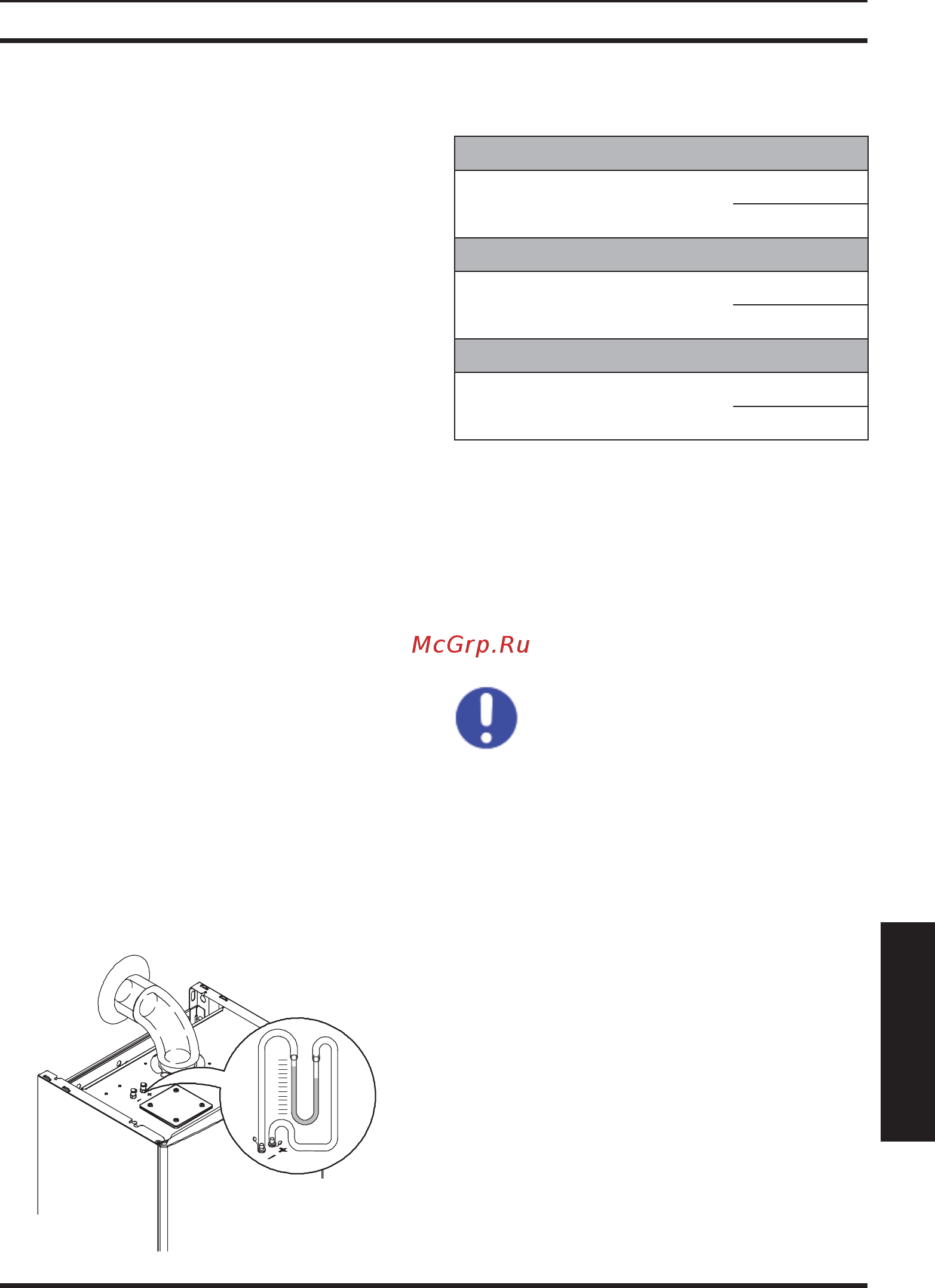

Для замера перепада давления, создавае-
мого трубкой Вентури воспользуйтесь отво-
дами для замера давления Рисунок 9.5.
9.5
Минимальное значение давления, создава-
емого вентури, см. в таблице:
9.6
M290.24CM/..
, -
70
# 0,7
M290.28CM/..
, -
Па
100
# 1,0
M290.32CM/..
, -
Па
130
# 1,3
9.10 Проверка КПД котла
Производить контроль КПД с периодично-
стью, предусмотренной действующим зако-
нодательством.
См. также раздел "Настройка
функции "трубочист"" на с. 62.
• Произвести запуск котла в режиме ото-
пления на максимальной мощности.
• Проверить продукты сгорания котла при
помощи отводов, расположенных на ды-
моотводах, и сравнить замеренные дан-
ные с данными таблицы.
Проверка может осуществляться также,
если котел работает на максимальной мощ-
ности в режиме горячего водоснабжения,
что необходимо указать в отчете о провер-
ке.
