- 46 -
УСТАНОВКА
УСТАНОВКА

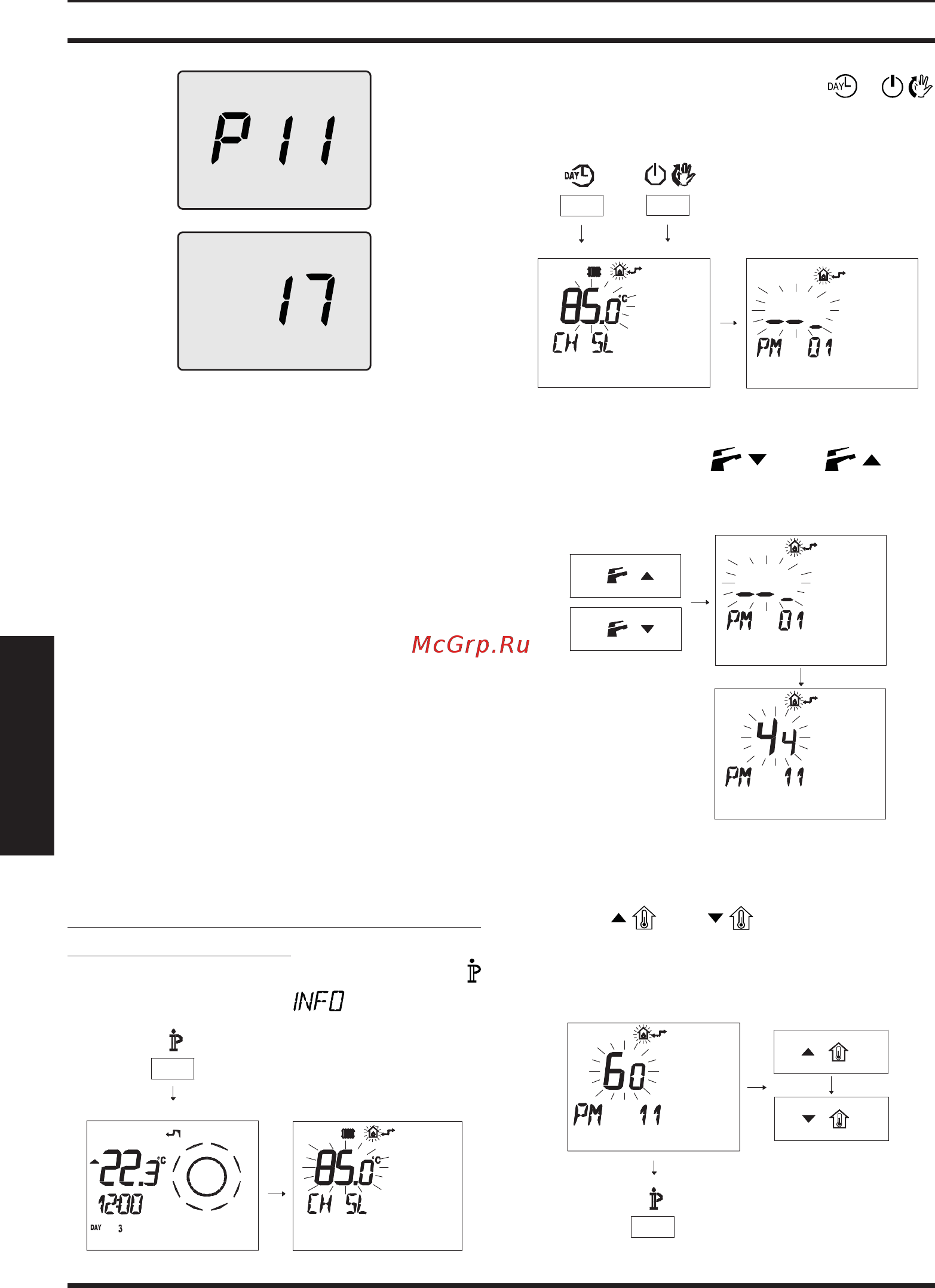

5.36
• При помощи кнопок 10 и 11 можно изме-
нить значение параметра 11 с 00=0 сек. до
99=255 сек. (увеличение или уменьшение
значения на единицу на дисплее соответ-
ствует 2,5 секундам). Например, 17=42 се-
кундам.
• Чтобы подтвердить внесенное значение,
нажать кнопку 12 (Рисунок 5.34).
• При одновременном нажатии кнопок 12
и 13 (Рисунок 5.34), происходит выход без
изменения значения (возврат к перечню
параметров, см. Рисунок 5.36).
• При одновременном нажатии и удержива-
нии в течение 10 секунд кнопок 12-13-14
(Рисунок 5.34) происходит выход из "режи-
ма программирования".
Программирование с пульта ДИСТАНЦИ-
ОННОГО УПРАВЛЕНИЯ
• Нажмите и удерживайте 3 секунды кнопку
, чтобы войти в режим (Рисунок 5.37).
5.37
0
21
8
1
21
1 5
6
3
9
Нажмите одновременно кнопки и
, чтобы войти в поле введения настроек (Ри-
сунок 5.38).
5.38
• Нажмите кнопку или , что-
бы вывести на дисплей параметр “PM11"
пост-циркуляции насоса (Рисунок 5.39).
5.39
• Измените заданное значение при помощи
кнопки
или и подождите, пока
заданная цифра не начнет мигать (Рисунок
5.40). Каждое изменение в сторону увеличе-
ния или уменьшения соответствует 1 секунде.
5.40
