- 48 -
УСТАНОВКА
УСТАНОВКА
• При одновременном нажатии и удержива-
нии в течение 10 секунд кнопок 12-13-14
(Рисунок 5.41) происходит выход из "режи-
ма программирования".
Программирование с пульта ДИСТАНЦИ-
ОННОГО УПРАВЛЕНИЯ
Установить минимальную паузу между дву-
мя включениями, когда котел работает в си-
стеме отопления в режиме включено/вы-
ключено, можно и в режиме программиро-
вания пульта ДИСТАНЦИОННОГО УПРАВЛЕ-
НИЯ.

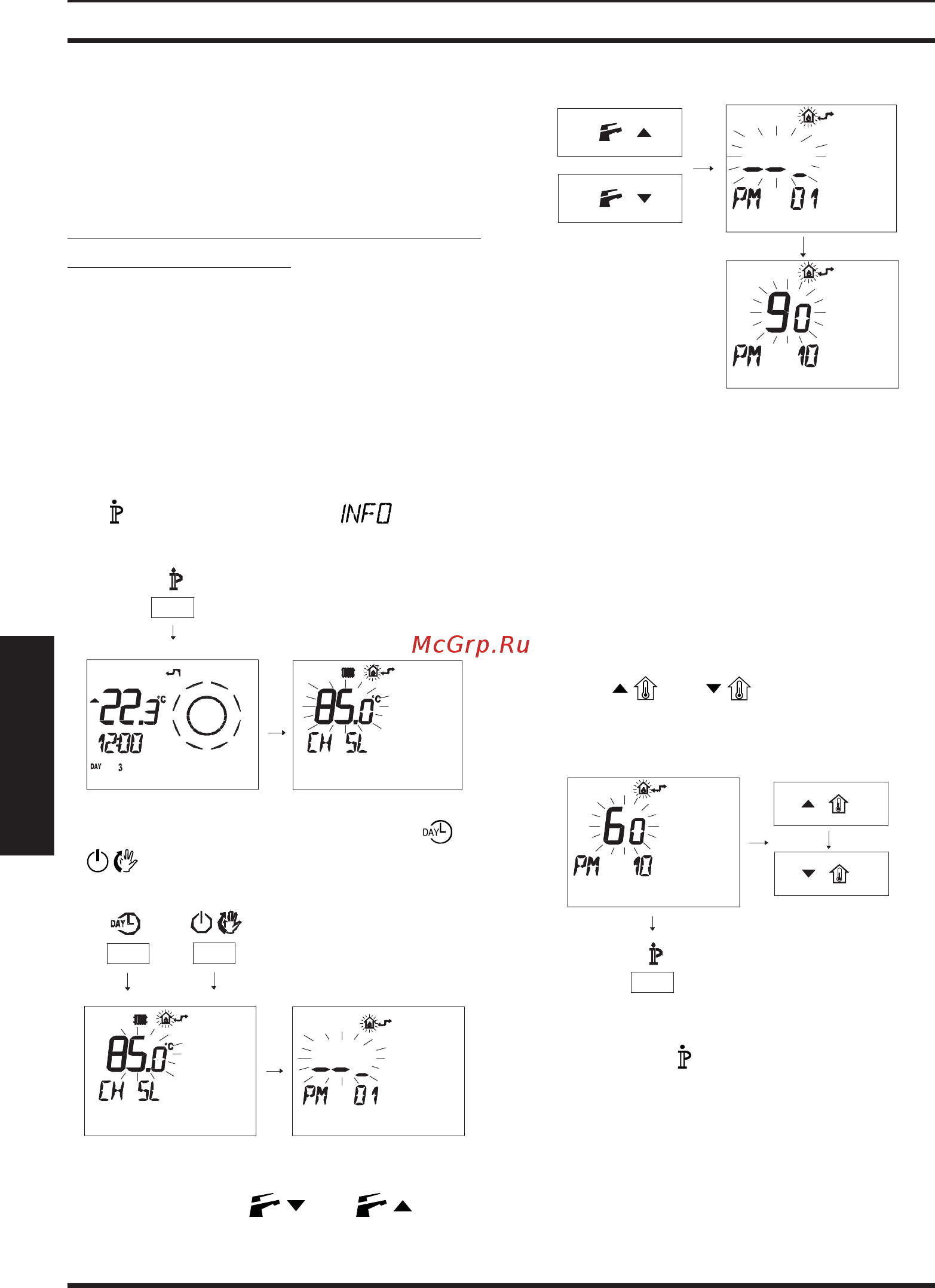

• Нажмите и удерживайте 3 секунды кноп-
ку
, чтобы войти в режим (Рисунок
5.44).
5.44
0
21
8
1
21
1 5
6
3
9
• Нажмите одновременно кнопки и
, чтобы войти в поле введения на-
строек (Рисунок 5.45).
5.45
• Нажмите кнопку или
, чтобы
вывести на дисплей код "PM10" для выбо-
ра частоты повторного включения (Рису-
нок 5.46).
5.46
Рисунок 5.46 показывает заданное значе-
ние 90, которое соответствует повторному
включению каждые 3 минуты.
Этот параметр можно настроить от нуля до
восьми с половиной минут.
Каждое изменение в сторону увеличения
или уменьшения соответствует 2 секундам.
• Измените заданное значение при помощи
кнопки
или и подождите, пока
заданная цифра не начнет мигать (Рисунок
5.47).
5.47
Для выхода из режима программирования
нажмите кнопку
.
5.17 Примеры гидравлических си-
стем с гидросепаратором (фа-
культативно)
При помощи гидросепаратора создается
зона с уменьшенной потерей напора, что
