- 32 -
УСТАНОВКА
УСТАНОВКА

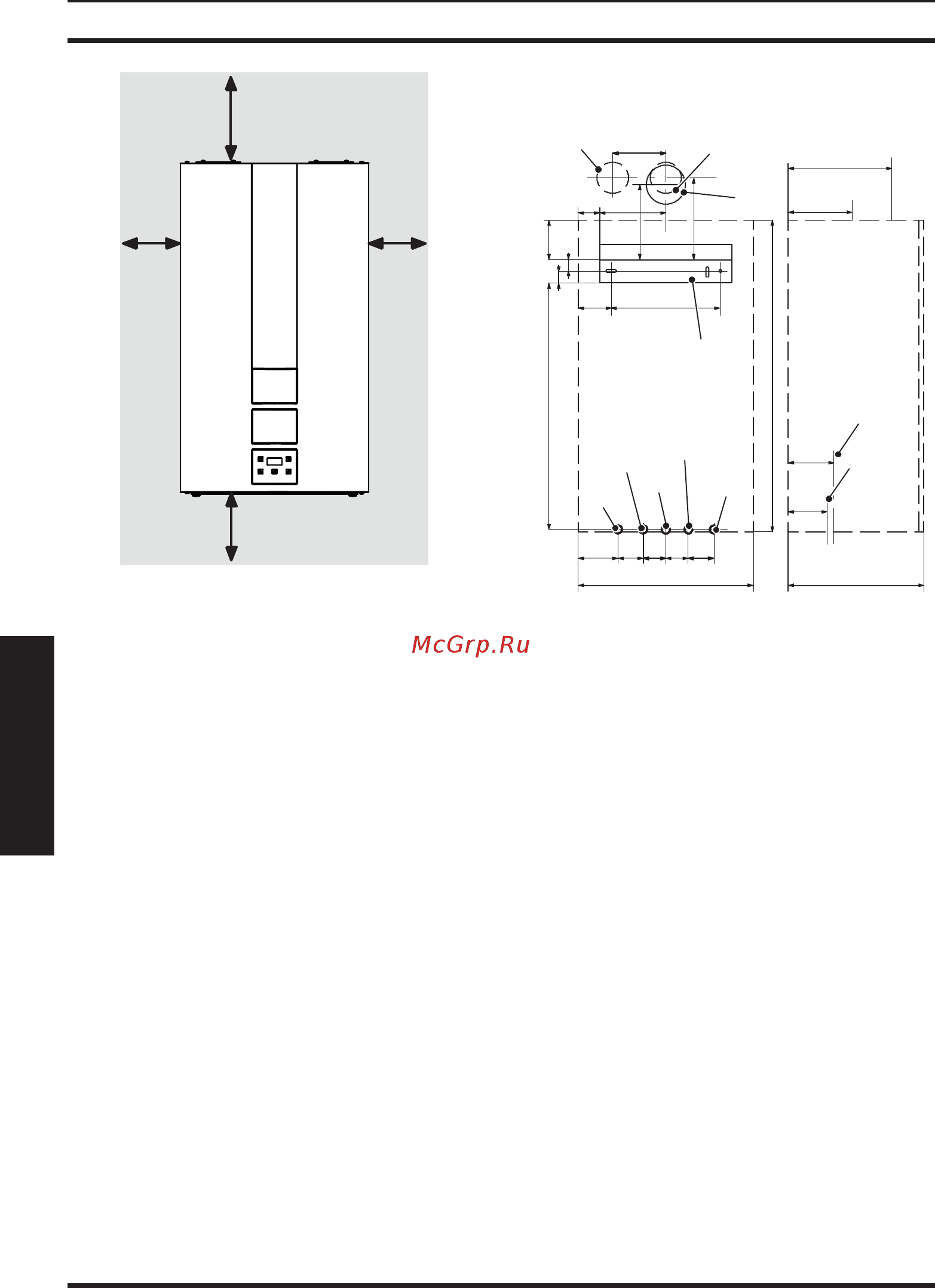

5.1
25 25
Все значения приведен в мм
250
200
• оставить 6 см свободного пространства
перед котлом в случае его установки в
шкафу, панели, нише;
• если котел устанавливается на место
предыдущего, тщательно промыть и очи-
стить место установки;
• рекомендуется оснастить систему соот-
ветствующим осадочным фильтром или
использовать средство для подготовки
воды; в частности, последнее решение не
только очистит систему, но и окажет ан-
тикоррозионное действие, образовав за-
щитную пленку на металлических поверх-
ностях и нейтрализуя газы, присутствую-
щие в воде;
5.3 Установка опоры котла
Котел оснащен монтажной опорой.
Используйте бумажный шаблон (входящий
в комплект поставки), в котором указаны
все размеры и информация для правильной
установки опоры.
5.4 Размеры
Котел соответствует следующим размерам:
5.2
400
56254656
85 255
703
561
20
193
250
95
83
35 165
101
20
325
147
237
115
105
A
B
C
E-F
H-I
AB
D
E
F
G
G
H
I
C
A дымоотвод / забор воздуха (коаксиаль-
ная ø 60/100)
B дымоотвод (раздвоенный ø 80)
C забор воздуха (раздвоенная ø 80)
D крепежная опора котла
E MR - нагнетание контура отопления
F US - выход системы горячего водоснаб-
жения
G Газ
H ES - вход системы горячего водоснаб-
жения
I RR - возврат системы отопления
Все значения приведен в мм.
