Viessmann Vitocrossal 300 CT3U (напол./газ) 400-630 кВт [12/96] Дополнительные сведения об операция
![Viessmann Vitocrossal 300 CT3U (напол./газ) 400-630 кВт [12/96] Дополнительные сведения об операция](/views2/1474253/page12/bgc.png)
12

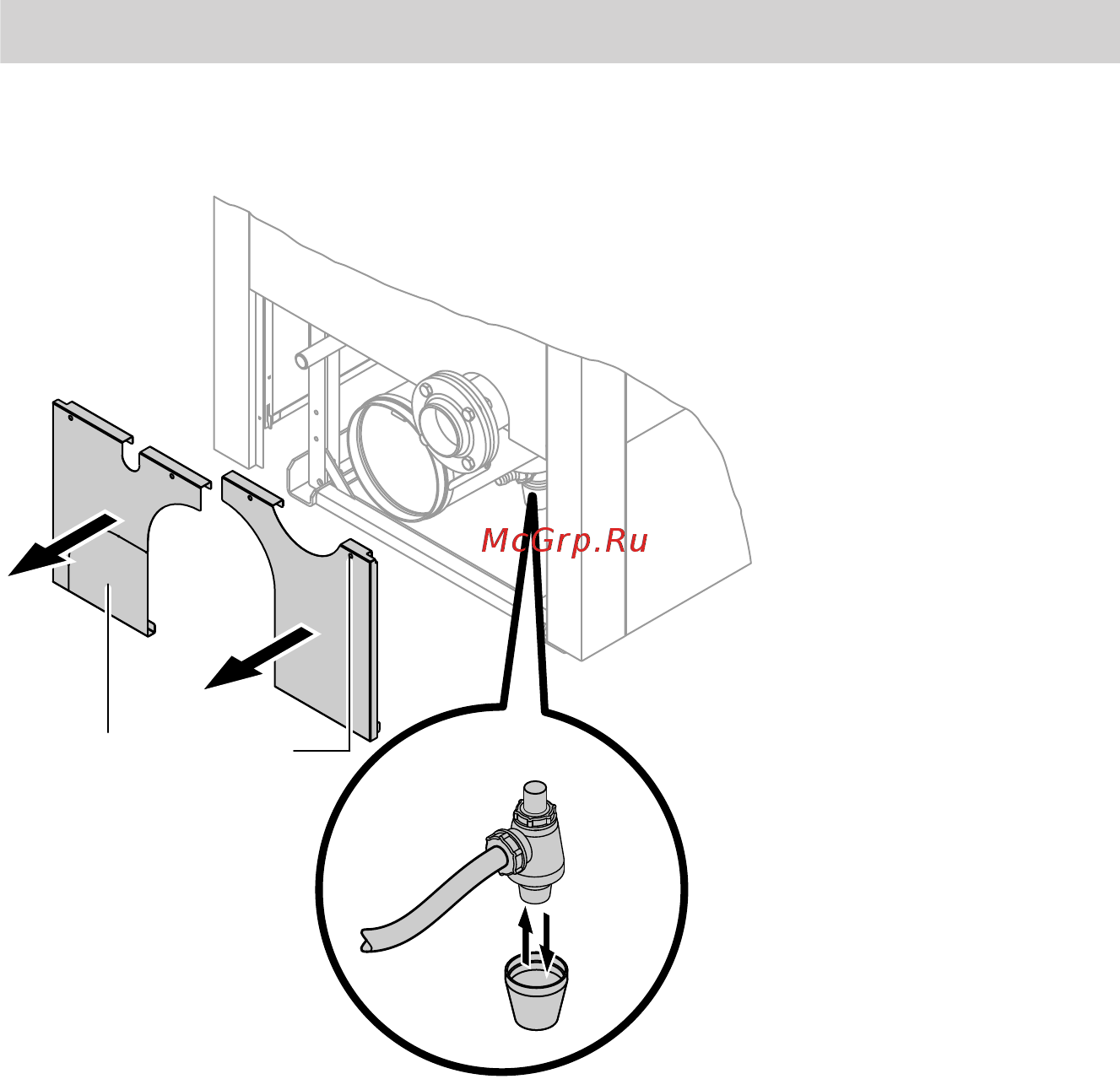

Наполнение сифона водой
A
B
1. Демонтировать нижнюю часть
задней панели облицовки
A
, для
этого открутить четыре поворот-
ных фиксатора
B
.
2. Отсоединить сифон и наполнить
его водой (в противном случае воз-
можна утечка продуктов сгора-
ния).
3. Проверить беспрепятственный
слив конденсата.
4. Снова установить сифон.
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5783 338 GUS
