Viessmann Vitocrossal 300 CT3U (напол./газ) 400-630 кВт [21/96] Дополнительные сведения об операция
![Viessmann Vitocrossal 300 CT3U (напол./газ) 400-630 кВт [21/96] Дополнительные сведения об операция](/views2/1474253/page21/bg15.png)
21

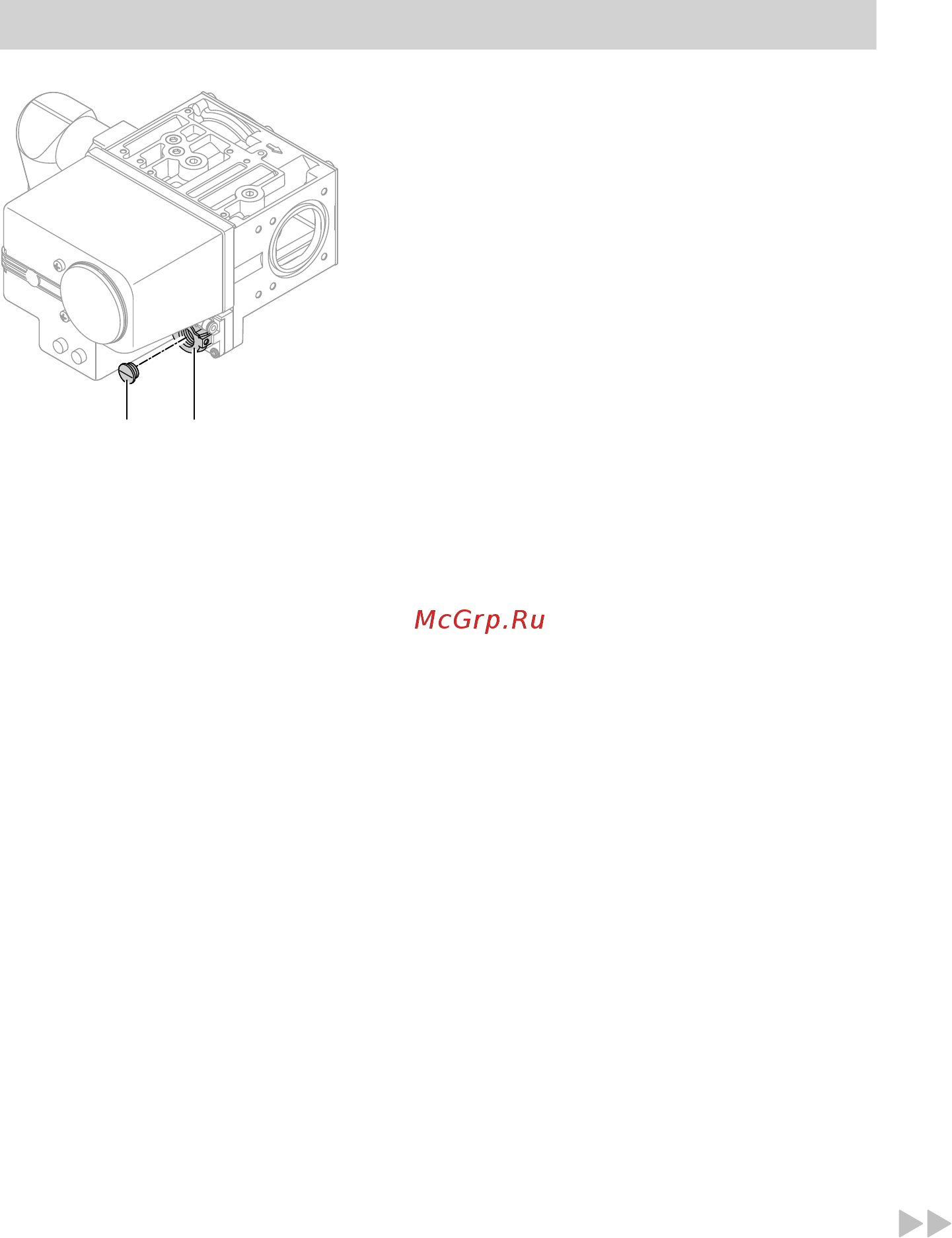

B A
3. Если необходимо изменить содер-
жание CO
2
:
■
Отвинтить крышку B.
■ Вращать регулировочный винт
A
малыми интервалами (Torx
40), пока содержание CO
2
не ока-
жется в указанном диапазоне:
– Вращение по часовой стрелке
→ Содержание CO
2
возра-
стает
– Вращение против часовой
стрелки
→ Содержание CO
2
опу-
скается
4. Записать результат измерения в
протокол (на стр. 84).
!
Внимание
Содержание CO
2
при
частичной нагрузке должно
быть всегда ниже, чем при
полной.
Повторная проверка результа-
тов измерения
Снова достигнуть максимальной
и минимальной тепловой мощно-
сти, используя панель управления
топочного автомата. Если зна-
чения не соответствуют допу-
стимому содержанию CO
2
согласно таблице на стр. 19, то
необходимо повторно выполнить
этапы работ для максимальной и
минимальной тепловой мощно-
сти.
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5783 338 GUS
